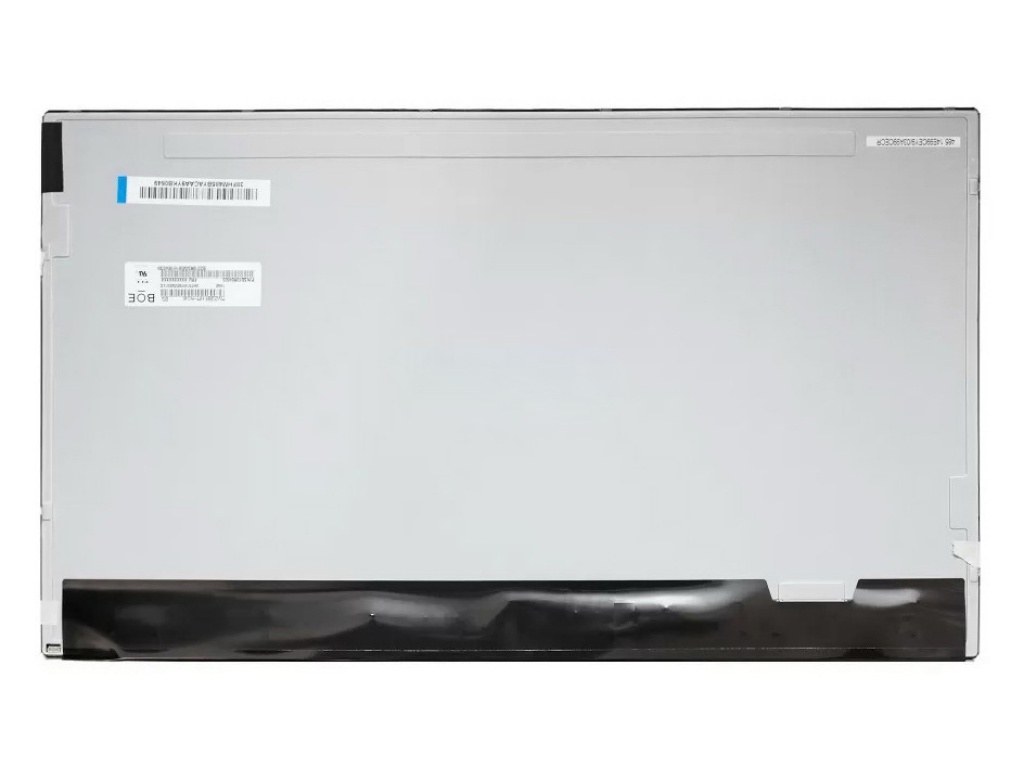

面板品牌

京东方(BOE)

面板型号

MV238FHM-N10

面板尺寸

23.8英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1920(RGB)×1080,FHD,92PPI

像素布局

RGB垂直条状

显示区域

527.04(W)×296.46(H)mm

外观尺寸

543(W)×317.4(H)×11.4(D)mm

可视尺寸

530.2(H)×299.6(V)mm

表面处理

雾面， Hard coating(3H)

显示亮度

250  cd/m²(Typ.)

对比度

1000:1(Typ.)(透射)

视角方向

全视角

响应时间

14(Typ.)(G to G)ms

可视角度

89/89/89/89(Typ.)(CR≥10)

操作模式

HADS,常黑显示，透射式

支持颜色

16.7M,72%NTSC

光源类型

WLED [17S3P],30K小时，无驱动

重量

2.32Kgs(Typ.)

适用于

帧频率

75Hz

触摸面板

无触摸

接口类型

30 pins LVDS(2ch,8-bit),端子

电压供应

5.0V(Typ.)

应用环境

工作温度：0～50℃;存储温度： -20～60℃

京东方液晶模组MV238FHM - N10结构特征

面板尺寸：

23.8英寸

像素特征：

像素数量

像素布局

像素间距(mm)

点间距(mm)

1920(RGB)×1080,FHD

RGB垂直条状

0.2745×0.2745  [92PPI]

0.0915×0.2745

结构尺寸：

显示区域(mm)

可视区域(mm)

外观尺寸(mm)

外观厚度(mm)

527.04(H)×296.46(V)

530.2(H)×299.6(V)

543(H)×317.4(V)

8.2/11.4(Typ./Max.)mm

外观特征：

物理形状

风景肖像

宽高比

Shape Style

平面矩形，有边框

风景模式

16:9(H:V)

-

安装方式：

Side mounting holes(4-M3)on left,right bezel

其它详情：

重量

表面防护

表面处理

2.32Kgs(Typ.)

雾面， Hard coating(3H)

京东方液晶模组MV238FHM - N10光学特征

基本信息：

面板亮度

可视角度(L/R/U/D)

反应时间(ms)

250  cd/m²(Typ.)

89/89/89/89(Typ.)(CR≥10)

14(Typ.)(G to G)

视角方向

工作模式

对比度

全视角

HADS,常黑显示，透射式

1000:1(Typ.)(透射)

显示颜色：

色温

显示颜色

白色色度

6485K

16.7M(6-bit+H-FRC)

X:0.313;Y:0.329

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB覆盖率

74%

96%

74%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

77%

55%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

白场变动：

1.33(Max.)(9 points)

京东方液晶模组MV238FHM-N10电子特征

翻转扫描：

No

工作频率：

75Hz

功率消耗：

13.35/14.68W(Typ./Max.)

京东方液晶模组MV238FHM-N10背光特征

灯管特征：

类型

位置

数 量

形状

寿命(小时)

背光可换性

WLED

侧入式光源(底部)

17S3P

3串

30K(Min.)

-

WLED电气：

电压供应

电流供应

功率消耗

51/52.7V(Typ./Max.)

65/70mA (Typ./Max.)

9.95/10.28W(Typ./Max.)

接口特征：

位置

背光驱动

类型

背面

无

端子

接口详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

恩得利

3708K-S06N-00L

1.0 mm

6 pins

1 pcs

BLE-6PINS-CNAACC

京东方液晶模组MV238FHM-N10信号特征

驱动电气：

电压供应

电流供应

功率消耗

5.0V(Typ.)

0.68/0.88A (Typ./Max.)(60Hz)

3.4/4.4W(Typ./Max.)

接口特征：

位置

信号系统

类型

背面

LVDS(2 ch,8-bit)

端子

端子详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

宇宙

IS100-L30R-C23

1.0 mm

30 pins

1 pcs

LVDS-30P2C8B-160A

京东方液晶模组MV238FHM-N10包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)           备注

纸箱

9

1

631×318×409

N/A

0.0821
