面板品牌

京东方(BOE)

面板型号

DV150X0M-N18

面板尺寸

15.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×768,XGA,85PPI

像素布局

RGB垂直条状

显示区域

304.128(W)×228.096(H)mm

外观尺寸

314.13(W)×245.3(H)×7.15(D)mm

可视尺寸

表面处理

雾面(Haze 25%)

亮度(cd/m²)

400  cd/m²(Typ.)

对比度

1000:1(Typ.)(透射)

推荐视角

全视角

光学模式

ADS,常黑显示，透射式

可视角度

89/89/89/89(Typ.)(CR≥10)

响应速度

30(Typ.)(Tr+Td)ms

颜色数量

16.7M,96%sRGB

背光系统

12S4P WLED,50K小时，含LED驱动器

重量

700±50g

适用于

刷新频率

60Hz

触摸屏

无触摸

信号类型

eDP(1 Lane),端子，30 pins

电压供应

3.3V(Typ.)

最大额定

存储温度：-20～70℃工作温度：-20～70℃

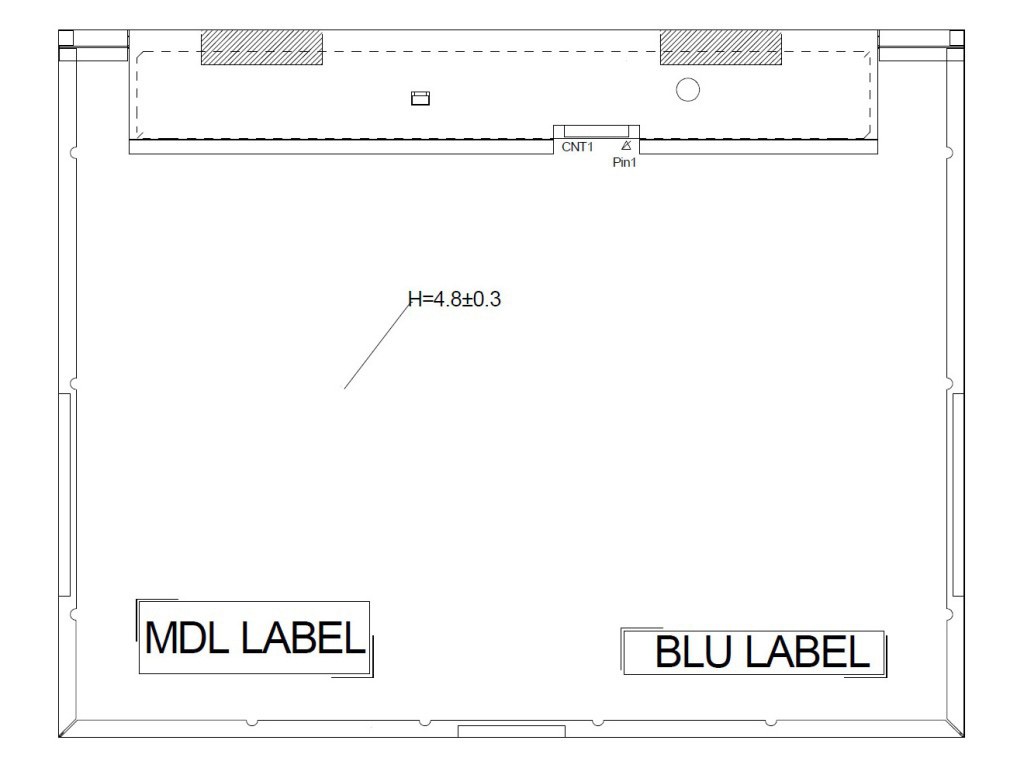

京东方液晶模组DV150X0M-N18结构详情

像素特征：

分辨率

1024(RGB)×768,XGA

像素配置

RGB垂直条状

点间距(W×H)

0.099×0.297 mm

像素间距(W×H)

0.297×0.297mm  [85PPI]

结构尺寸：

显示尺寸

304.128(W)×228.096(H)mm

外观尺寸

314.13(W)×245.3(H)mm

可视尺寸

外观厚度

4.85/7.15(Typ./Max.)mm

外观特征：

物理形状

平面矩形

风景肖像

风景/肖像模式

宽高比(W:H)

4:3

外观形状

-

安装方式：

Without

其它详情：

重量

700±50g

表面处理

雾面(Haze 25%)

京东方液晶模组DV150XOM-N18光学详情

基本信息：

亮度(cd/m²)

400(Typ.)

对比度

1000:1(Typ.)(透射)

最佳角度

全视角

响应速度

30(Typ.)(T+Td)(ms)

可视角度

89/89/89/89(TyP.)(CR≥10)

光学模式

ADS,常黑显示，透射式

色彩性能：

色度

Wx:0.313;Wy:0.329

颜色数量

1.7M(6-bit+Hi-FRC)

色温

6485K

白场变动

1.25/1.33(Typ./Max.)(9 points)

1931色域：

NTSC比值

75%

sRGB覆盖率

96%

Adobe RGB覆盖率

74%

DCI-P3覆盖率

78%

Rec.2020覆盖率

56%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

京东方液晶模组DV150X0M-N18电子详情

刷新频率：

60Hz

翻转扫描：

No

功率总耗：

7.7/9.08W(Typ./Max.)

京东方液晶模组DV150X0M-N18信号详情

信号电气：

输入电流

455/700mA(Typ./Max.)

输入电压

3.3V(Typ.)

功耗

1.5/2.3W  (Typ./Max.)

信号接口

eDP(1 Lane)

接口特征：

位置

-

类型

端子

信号接口：

品牌

型号

数量

脚间距

脚数

脚定义

信盛精工

MSAK24025P30

1 pcs

0.5 mm

30 pins

EDP-30P1L-030A

京东方液晶模组DV150X0M-N18发光详情

灯管特征：

灯管类型

WLED

背光可换性

位置

侧入式光源(顶部)

数 量

12S4P

灯管形状

4串

寿命

50K(Min.)小时

接口特征：

位置

类型

包含在屏信号接口

中

背光驱动：

含LED驱动器

驱动电气：

输入电流

517/565mA(Typ./Max.)

输入电压

10.8/12.0/12.6V(Min./Typ./Max.)

功耗

6.2/6.78W  (Typ./Max.)

京东方液晶模组DV150XOM-N18包装详情

包装类型

片/包装

箱数

 包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

16

1

 497×397×314

N/A

0.0620
