面板品牌

京东方(BOE)

面板型号

DV150X0M-N16

面板尺寸

15.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×768,XGA,85PPI

像素布局

RGB垂直条状

显示区域

304.128(W)×228.096(H)mm

外观尺寸

326.5(W)×253.5(H)×10.4(D)mm

可视区域

306.13(W)×230.1(H)mm

表面处理

雾面(Haze 25%),Hard coating(3H)

面板亮度

600  cd/m²(Typ.)

对比度

1000:1(Typ.)(TM)

可视角度

89/89/89/89(Typ.)(CR≥10)

工作模式

ADS,常黑显示，透射式

视角方向

全视角

反应时间

30(Typ.)(Tr+Td)ms

显示颜色

16.7M,72%NTSC

光源类型

1254P WLED,50K小时，含LED驱动器

工作频率

60Hz

触摸屏

无触摸

面板重量

730g

面板应用

信号接口

LVDS(1 ch,8-bit),20 pins,端子

驱屏电压

3.3V(Typ.)

工作环境    工作：-20～70℃;存储：-30～80℃

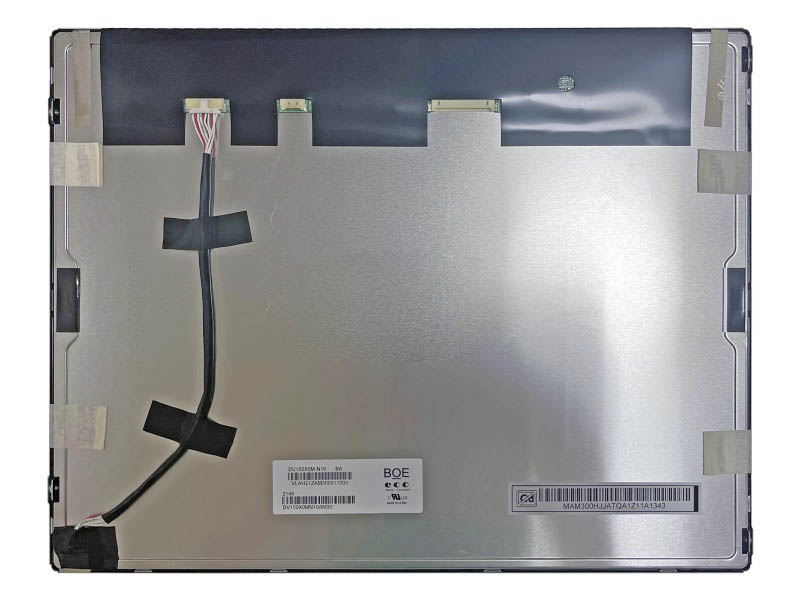

京东方液晶模组DV150X0M-N16结构详情

像素特征：

分辨率

1024(RGB)×768,XGA

像素配置

RGB垂直条状

点间距(W×H)

0.099×0.297 mm

像素间距(W×H)

0.297×0.297mm [85PPI]

结构尺寸：

显示尺寸

304.128(W)×228.096(H)mm

外观尺寸

326.5(W)×253.5(H)mm

可视尺寸

306.13(W)×230.1(H)mm

外观厚度

9.7/10.4(Typ./Max.)mm

外观特征：

物理形状

平面矩形

风景肖像

风景/肖像模式

宽高比(W:H)

4:3

外观形状

-

安装方式：

Side mounting holes(4-M3)on left,right bezel

其它详情：

重量

730g

表面处理

雾面(Haze 25%),Hard coating(3H)

京东方液晶模组DV150X0M - N16光学详情

基本信息：

亮度(cd/m²)

600  (Typ.)

对比度

1000:1(Typ.)(透射)

最佳角度

全视角

响应速度

30(Typ.)(Tr+Td)(ms)

可视角度

89/89/89/89(Typ.)(CR≥10)

光学模式

ADS,常黑显示，透射式

色彩性能：

色度

Wx:0.287;Wy:0.310

颜色数量

16.7M(6-bit+Hi-FRC)

色温

8503K

白场变动

1.25/133(Typ./Max.)(9 points)

1931色域：

NTSC比值

74%

sRGB覆盖率

96%

Adobe RGB覆盖率

75%

DCI-P3覆盖率

77%

Rec.2020覆盖率

55%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

京东方液晶模组DV150X0M-N16电子详情

刷新频率：

60Hz

翻转扫描：

No

功率总耗：

11.68/11.71W(Typ./Max.)

京东方液晶模组DV150X0M-N16信号详情

信号电气：

输入电流

410/740mA(Typ./Max.)

输入电压

3.3V(Typ.)

功耗

0.8/1.3W (Typ./Max.)

信号接口

LVDS(1 ch,8-bit)

接口特征：

位置

类型

端子

信号接口：

品牌

型号

数量

脚间距

脚即数

脚定义

信盛精工

MSB240420HEA

1 pcs

1.25 mm

20 pins

京东方液晶模组DV150X0M-N16发光详情

灯管特征：

灯管类型

WLED

背光可换性

-

位置

侧入式光源

数量

1254P

灯管形状

4串

寿命

50K(Min.)小时

灯管电气：

输入电流

65mA (Typ.)

输入电压

27.9±1.8V

功耗

10.88/11.58W (Typ./Max.)

接口特征：

位置

类型

端子

接口详情：

品牌

型号

数量

脚间距

脚即数

脚定义

瀚荃

CI4205M1HRO-NH

1 pcs

1.25 mm

5 pins

背光驱动：

含LED驱动器

驱动电气：

输入电流

输入电压

12.0V  (Typ.)

京东方液晶模组DV150X0M-N16包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

10

1

510×399×324

N/A

0.0659
