面板品牌

京东方(BOE)

面板型号

EV156FHM-N80-3RA0

面板尺寸

15.6英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1920(RGB)×1080,FHD,141PPI

像素布局

RGB垂直条状

显示区域

344.16(W)×193.59(H)mm

外观尺寸

350.66(W)×215.245(H)×2.9(D)mm

可视尺寸

348.2(W)×197.6(H)mm

表面处理

雾面(Haze 25%),Hard coating

亮度(cd/m²)

350(Typ.)

对比度

1200:1(Typ.)[透射]

最佳角度

全视角

光学模式

ADS,常黑显示，透射式

可视角度

85/85/85/85(Typ.)(CR≥10)

响应速度

30 (Typ.)(Tr+Td)ms

颜色数量

16.7M,79%NTSC

背光类型

WLED,30K小时，含LED驱动器

屏幕重量

320g(Max.)

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

eDP(2 Lanes),HBR1(2.7G/lane),端子，30 pins

供应电压

3.3V(Typ.)

最大额定     存储温度：-20～60℃工作温度：0～60℃

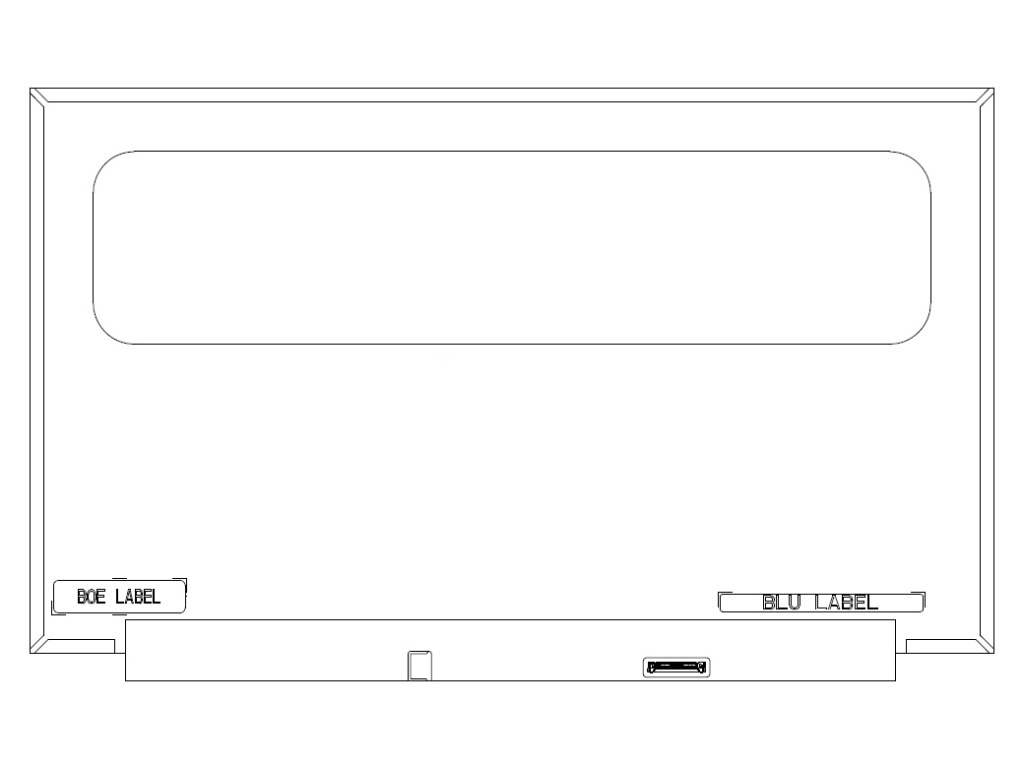

京东方液晶模组EV156FHM-N80-3RA0结构详情

像素特征：

像素数量

1920(RGB)×1080,FHD

点间距

0.05975×0.17925 mm(H×V)

像素布局

RGB垂直条状

像素间距

0.17925×0.17925mm(H×V)[141PPI]

结构尺寸：

显示区域

344.16×193.59 mm(H×V)

可视区域

348.2×197.6 mm(H×V)

外观尺寸

350.66×215.245mm(H×V)

外观厚度

2.9(Max.)mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

16:9(H:V)

外观样式

-

安装孔位：

Without

其它特征：

重量

320g(Max.)

表面处理

雾面(Haze 25%),Hard coating

京东方液晶模组EV156FHM-N80-3RA0光学详情

基本信息：

面板亮度

350  cd/m²(Typ.)

对比度

1200:1(Typ.)(透射)

可视角度

85/85/85/85(Typ.)(CR≥10)

光学模式

ADS,常黑显示，透射式

视角方向

全视角

反应时间

30(TyP.)(Tr+Td)ms

色彩性能：

白色色度

Wx:0.313;Wy:0.329

显示颜色

16.7M(8-bit)

色温

6485K

亮度变动

1.25/1.54(Max.)(5/13 points)

1931色域：

NTSC比值

74%

sRGB覆盖率

99%

Adobe RGB覆盖率

77%

DCI-P3覆盖率

77%

Rec.2020覆盖率

55%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

京东方液晶模组EV156FHM-N80-3RA0电子详情

工作频率：

60Hz

翻转扫描：

No

功率消耗：

8.32/11.77W(Typ./Max.)

京东方液晶模组EV156FHM-N80-3RA0背光详情

背光特征：

灯管类型

WLED

灯管形状

-

灯管寿命

30K(Min.)小时

是否可换

-

数量

-

位置

侧入式光源

接口特征：

类型

包含在屏信号接口中

位置

-

灯管驱动

含LED驱动器

驱动电气：

电压输入

12.0±1.2V

电流输入

620/744mA(Typ./Max.)

功耗

7.44/8.93W(Typ./Max.)

京东方液晶模组EV156FHM-N80-3RA0信号详情

信号系统：

eDP(2 Lanes),HBR1(2.7G/lane)

信号逻辑电压

信号电气：

电压输入

3.3V(Typ.)

电流输入

268/860mA(Typ./Max.)

功耗

0.88/2.84W(Typ./Max.)

接口特征：

类型

端子

位置

背面

端子详情：

品牌

型号

脚间距

脚数

数量

接口定义

信盛精工

MSAK24025P30

0.5 mm

30 pins

1 pcs

EDP-30P2L-020G

京东方液晶模组EV156FHM-N80-3RA0包装详情

包装类型

片/包装

  箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

25

  1

495×395×313

N/A

0.0612
