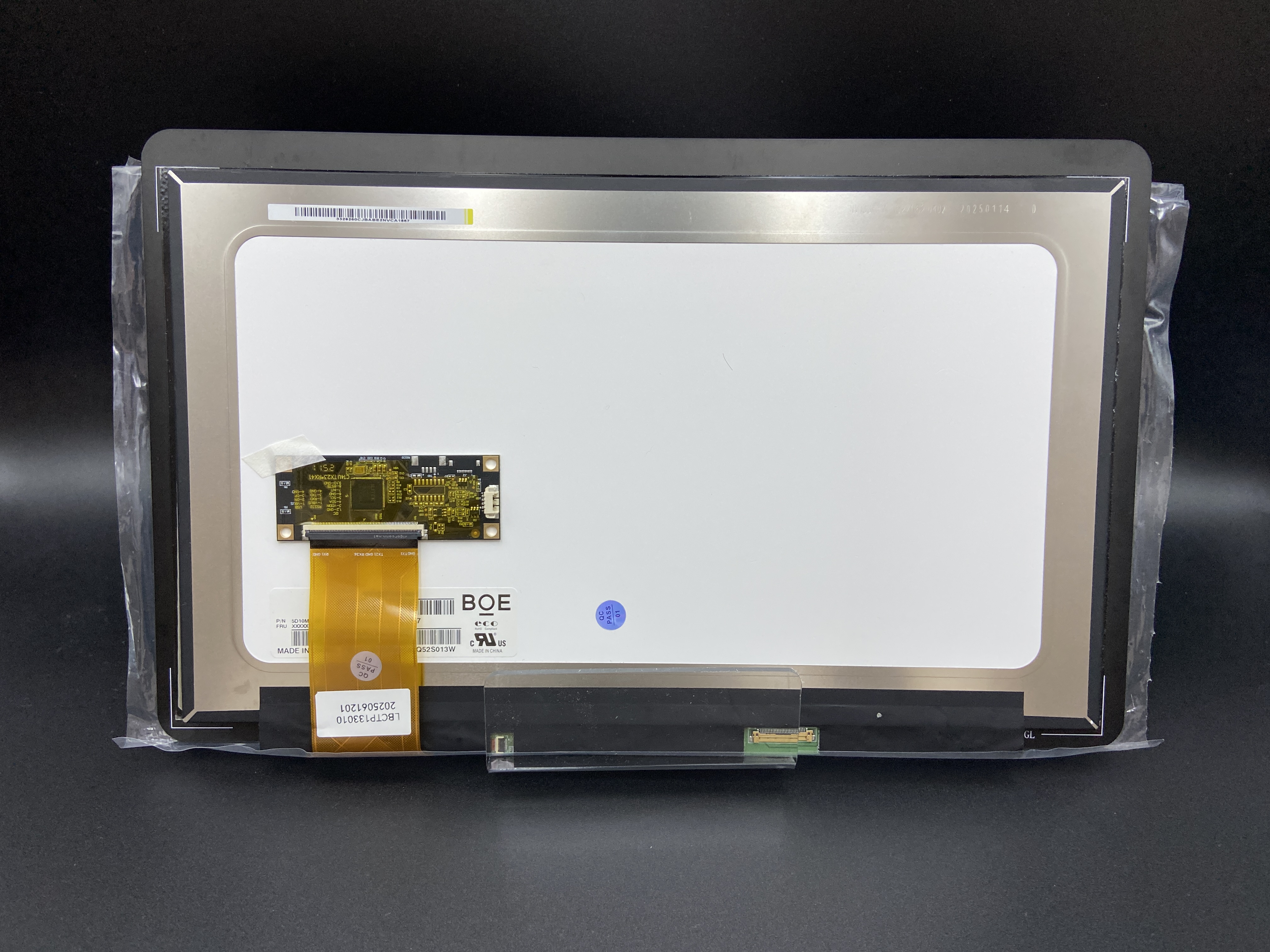

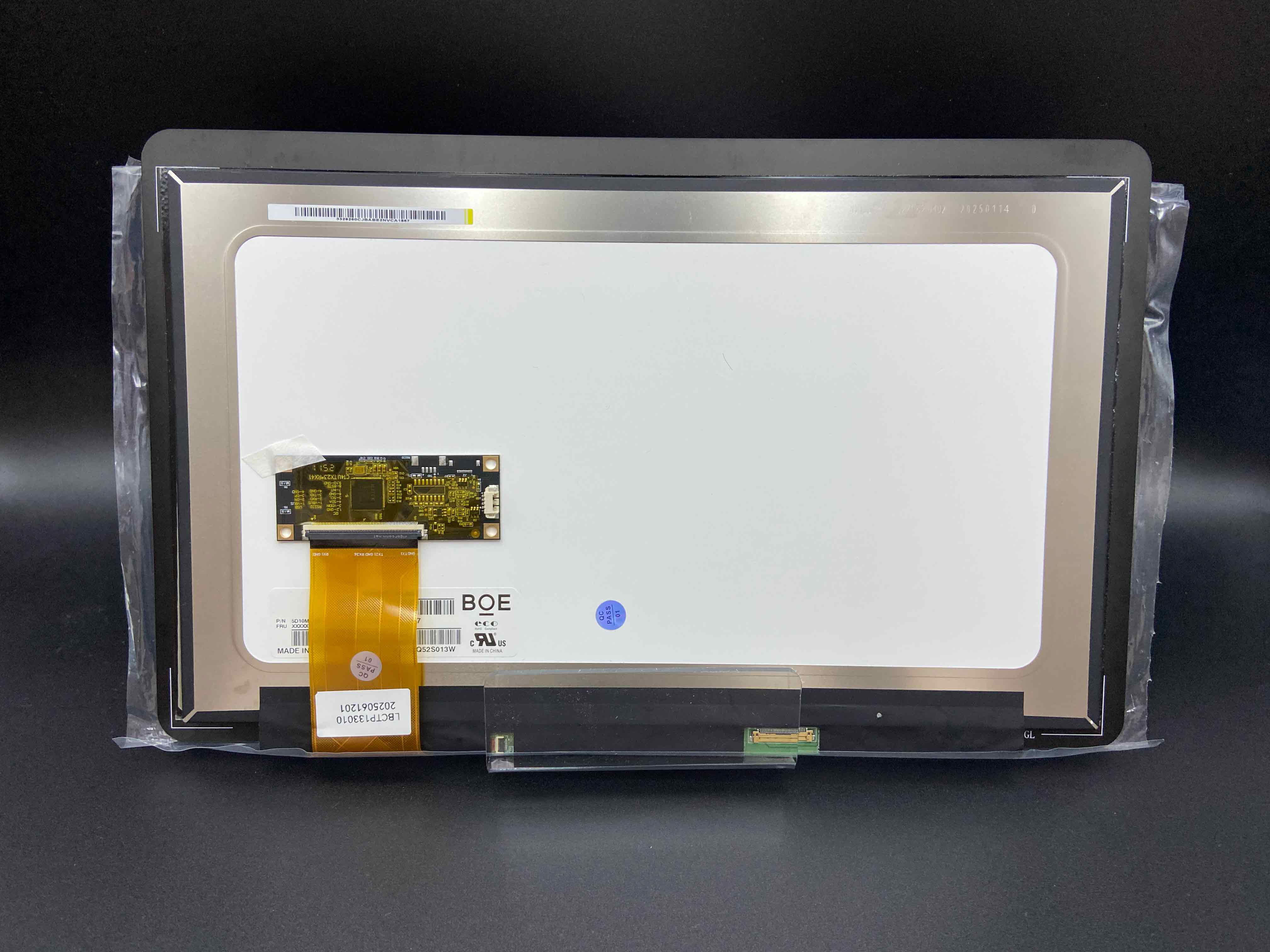

面板品牌

京东方(BOE)

面板型号

NV133FHM-N61

面板尺寸

13.3英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1920(RGB)×1080,FHD,166PPI

像素布局

RGB垂直条状

显示区域

293.76(W)×165.24(H)mm

外观尺寸

300.26(W)×187.45(H)×2.45(D)mm

显示亮度

300  cd/m²(Typ.)

对比度

800:1(Typ.)(透射)

推荐视角

全视角

响应时间

30(Typ.)(Tr+Td)ms

可视角度

85/85/85/85(Typ.)(CR≥10)

显示模式

ADS,常黑显示，透射式

支持颜色

262K,72%NTSC

光源类型

WLED [9S4P],15K小时，含LED驱动器

外观样式

薄屏(PCBA平直，厚度≤3.2mm)

应用产品

帧频率

60Hz

触摸技术

无触摸

接口类型

30 pins eDP(2 Lanes),eDP1.2,HBR1(2.7G/lane),端子

电压供应

3.3V(Typ.)

应用环境

工作温度：0～50℃;存储温度： -20～60℃

京东方液晶模组NV133FHM - N61结构详情

像素特征：

分辨率

1920(RGB)×1080,FHD

像素配置

RGB垂直条状

点间距(W×H)

0.051×0.153 mm

像素间距(W×H)

0.153×0.153 mm [166PPI]

物理尺寸：

显示尺寸

293.76(W)×165.24(H)mm

外观尺寸

300.26(W)×187.45(H)mm

可视尺寸

外观厚度

2.25/2.45(Typ./Max.)mm

外观特征：

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:9

外观样式

薄屏(PCBA平直，厚度≤3.2mm)

安装方式：

Without

其它细节：

重量

215g(Max.)

表面处理

京东方液晶模组NV133FHM - N61光学详情

基础信息：

亮度(cd/m²)

300  (Typ.)

对比度

800:1(Typ.)(透射)

最佳角度

全视角

响应速度

30(Typ.)(Tr+Td)ms

可视角度

85/85/85/85(Typ.)(CR≥10)

光学模式

ADS,常黑显示，透射式

色彩性能：

色度

Wx:0.313;Wy:0.329

颜色数量

262K(6-bit)

色温

6485K

白场变动

1.25/1.54(Max.)(5/13 points)

1931色域：

NTSC比值

72%

sRGB覆盖率

92%

Adobe RGB覆盖率

71%

DCI-P3覆盖率

75%

Rec.2020覆盖率

54%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

京东方液晶模组NV133FHM-N61电子详情

刷新频率：

60Hz

翻转扫描：

No

功率总耗：

3.8W(Typ.)

京东方液晶模组NV133FHM-N61信号详情

信号电气：

输入电流

273/454mA(Typ./Max.)

输入电压

3.3V(Typ.)

功率消耗

0.9/1.5W (Typ./Max.)

信号接口

eDP(2 Lanes),eDP1.2,HBR1(2.7G/lane)

接口特征：

位置

背面

类型

端子

信号详情：

品牌

型号

脚距

脚数

数量

脚定义

I-PEX

20455-030E-66

0.5 mm

30 pins

1 pcs

EDP-30P2L-020A

京东方液晶模组NV133FHM - N61发光详情

灯管特征：

灯管类型

WLED

数量

954P

位置

侧入式光源

可换性

灯管形状

4串

灯管寿命

15K(Min.)小时

接口特征：

位置

类型

包含在屏信号接口中

灯管驱动：

含LED驱动器

驱动电气：

输入电压

5.0/12.0/21.0V(Min./Typ./Max.

输入电流

242mA (Typ.)

功率消耗

2.9W (Typ.)

京东方液晶模组NV133FHM-N61包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

40

1

N/A

N/A

N/A

2017-2-9
