面板品牌

京东方(BOE)

面板型号

GV122WXM-N80

面板尺寸

12.2英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1280(RGB)×800,WXGA,123PPI

像素布局

RGB垂直条状

显示区域

262.656(W)×164.16(H)mm

外观尺寸

278(W)×184(H)×9.91(D)mm

可视区域

264.66(W)×166.66(H)mm

表面处理

面板亮度

450  cd/m²(Typ.)

对比度

1000:1(Typ.)(TM)

可视角度

85/85/85/85(Typ.)(CR≥10)

工作模式

ADS,常黑显示，透射式

视角方向

全视角

反应时间

30(Typ.)(Tr+Td),45(Typ.)(G to G)ms

显示颜色

16.7M,50%NTSC

光源类型

WLED,含LED驱动器

工作频率

60Hz

触摸屏

无触摸

面板重量

564g(Typ.)

面板应用

信号接口

LVDS(1 ch,8-bit),30 pins,端子

驱屏电压

3.3V(Typ.)

工作环境

工作： -20～70℃;存储： -30～80℃

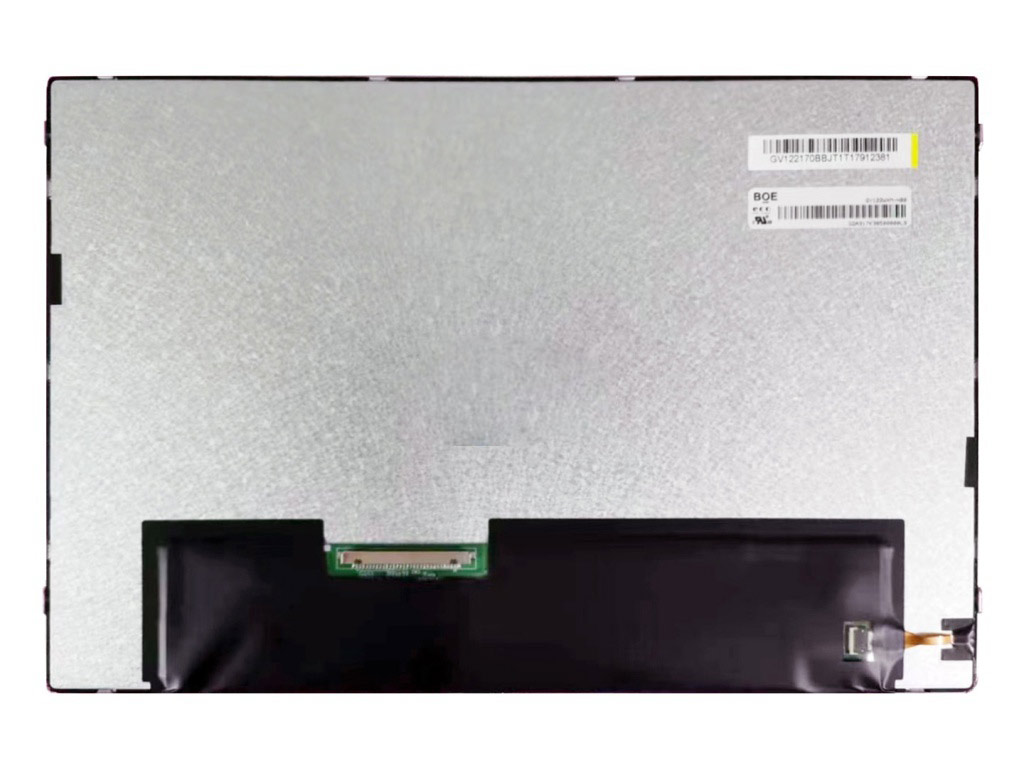

京东方液晶模组G V122WXM - N80结构详情

像素特征：

解析度

1280(RGB)×800,WXGA

点间距(mm)

0.0684×0.2052(H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.2052×0.2052(H×V)[123PPI]

结构尺寸：

显示区域(mm)

262.656(H)×164.16(V)

开口区域(mm)

264.66(H)×166.66(V)

外观尺寸(mm)

278(H)×184(V)

外观厚度(mm)

6.76/9.91(Typ./Max.)

外观特征：

物理形状

平面矩形

外观样式

宽高比

16:10(H:V)

风景肖像

风景模式

安装方式：

Side mounting holes(4-M2)on left,right bezel

其它参数：

重量

564g(Typ.)

表面处理

京东方液晶模组G V122W XM - N80光学详情

基础信息： i

显示亮度

450  cd/m²(Typ.)

对比度

1000:1(Typ.)(运射)

可视角度

85/85/85/85(Typ.)(CR≥10)

显示模式

ADS,常黑显示，透射式

推荐视角

全视角

响应时间(ms)

30(Typ.)(Tr+Td),45(Typ.)(G to G)

色彩性能：

白色坐标

Wx:0.300;Wy:0.333

支持颜色

16.7M(8-bit)

色温

7162K

亮度均匀性

1.33/1.43(Typ./Max.)(13 points)

1931色域：

NTSC比值

52%

sRGB覆盖率

70%

Adobe RGB覆盖率

54%

DCI-P3覆盖率

54%

Rec.2020覆盖率

39%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

京东方液晶模组GV122WXM-N80电子详情

帧频率：

60Hz

翻转扫描：

No

功率总耗：

5.9/6.6W(Typ./Max.)

京东方液晶模组GV122WXM-N80信号详情

信号电气：

电压供应

3.3V(Typ.)

电流供应

350/450mA(Typ./Max.)

功率消耗

0.8/1.0W (Typ./Max.)

信号类型：

LVDS(1 ch,8-bit)

逻辑电压

接口特征：

位置

_背面

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

宇宙

IS100-L30B-C23

1.0mm

30 pins

1 pcs

京东方液晶模组GV122WXM-N80光源详情

光源特征：

光源类型

WLED

数量

-

光源寿命

是否可换

-

形状

-

光源位置

侧入式光源

接口特征：

位置

-

类型

包含在屏信号接口中

光源驱动：

含LED驱动器

驱动电气：

电压供应

12.0V(Typ.)

电流供应

京东方液晶模组GV122WXM-N80包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

18

1

538×438×239

N/A

0.0563
