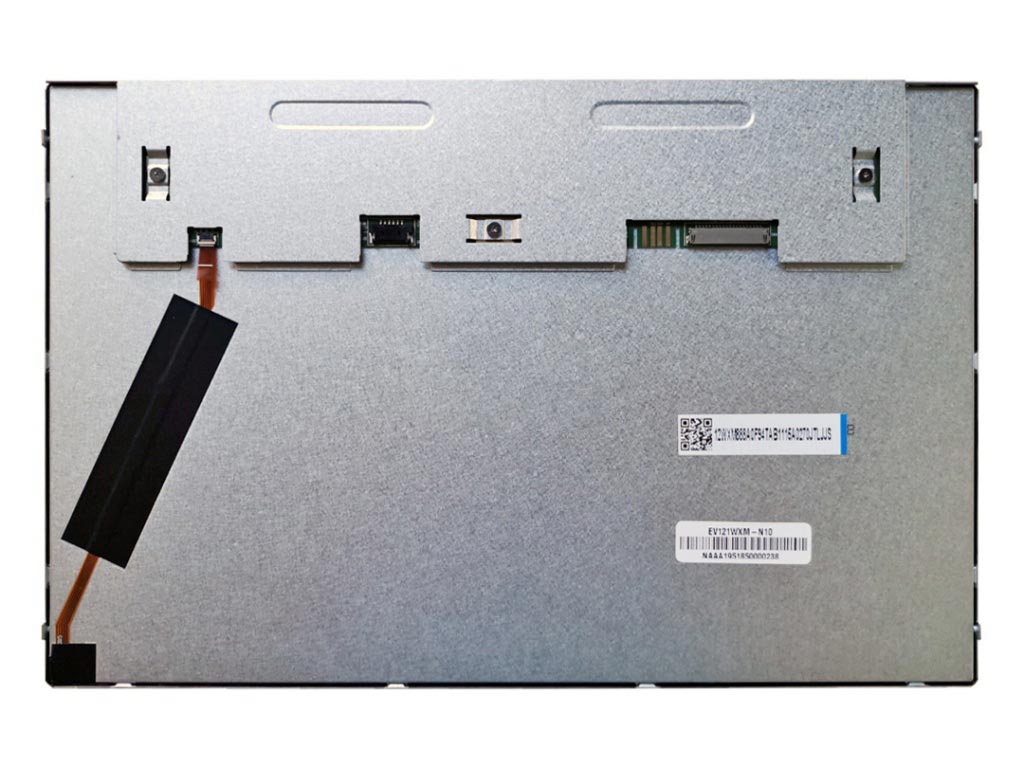

面板品牌

京东方(BOE)

面板型号

EV121WXM-N10

面板尺寸

12.1英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1280(RGB)×800,WXGA,124PPI

像素布局

RGB垂直条状

显示区域

261.12(W)×163.2(H)mm

外观尺寸

277.7(W)×180.6(H)×9.2(D)mm

可视尺寸

264.12(H)×166.2(V)mm

表面处理

-

显示亮度

400  cd/m²(Typ.)

对比度

1200:1(Typ.)(透射)

视角方向

全视角

响应时间

25(Typ.)(Tr+Td)ms

可视角度

85/85/85/85(Typ.)(CR≥10)

操作模式

ADS,常黑显示，透射式(

支持颜色

16.7M,48%NTSC

光源类型

WLED,50K小时，含LED驱动器

重量

556g(Typ.)

适用于

帧频率

60Hz

触摸面板

无触摸

接口类型

20 pins LVDS(1 ch,8-bit),端子

电压供应

3.3V(Typ.)

应用环境

工作温度： -20～70℃;存储温度： -30～80℃

京东方液晶模组EV121W XM - N10结构特征

对角尺寸：

12.1"

像素特征：

像素数量

像素排列

点间距(H×V)

像素间距(H×V)

1280(RGB)×800,WXGA

RGB垂直条状

0.068×0.204 mm

0.204×0.204 mm [124PPI]

结构尺寸：

显示区域(H×V)

开口区域(H×V)

外观尺寸(H×V)

外观厚度

261.12×163.2 mm

264.12×166.2mm

277.7×180.6mm

6.2/9.2(Typ./Max.)mm

外观特征：

物理形状

宽高比(H:V)

风景肖像

外观样式

平面矩形

16:10

风景模式

其它参数：

重量

表面防护

表面处理

556g(Typ.)

安装孔位：

Side mounting holes(4-M2)on left,right bezel

京东方液晶模组EV121W XM - N10光学特征

基本信息：

显示亮度

显示模式

对比度

400  cd/m²(Typ.)

ADS,常黑显示，透射式

1200:1(Typ.)(透射)

推荐视角

可视角度

响应时间

全视角

85/85/85/85(Typ.)(CR≥10)

25(Typ.)(Tr+Td)(ms)

色彩性能：

色温

支持颜色

白色坐标

6485K

16.7M(8-bit)

Wx:0.313;Wy:0.329

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB覆盖率

49%

68%

51%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

51%

36%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

亮度均匀性：

1.25/1.43(Typ./Max.)(9 points)

京东方液晶模组EV121WXM-N10电子特征

帧频率：

60Hz

翻转扫描：

No

功率总耗：

6.5W (Typ.)

京东方液晶模组EV121WXM-N10光源特征

光源特征：

光源类型

位置

寿命(小时)

数 量

形状

是否可换

WLED

侧入式光源(底部)

50K(Min.)

-

-

接口特征：

WLED驱动状态

物理类型

接口位置

含LED驱动器

端子

接口详情：

品牌

型号

数量

脚即数

脚间距

脚定义

信盛精工

MSA24038P6

1 pcs

6 pins

1.25 mm

WLED驱动电气：

输入电压

输入电流

功率消耗

12.0V  (Typ.)

0.4A(Typ.)

4.5W (Typ.)

京东方液晶模组EV121WXM-N10信号特征

信号电气：

输入电压                                 输入电流

  功率消耗

3.3V(Typ.)

0.6A(Typ.)

接口特征：

信号类型

物理类型

  接口位置

LVDS(1 ch,8-bit)

端子

  背面

接口详情：

品牌

型号

数量

脚即数

脚间距

  脚定义

广濑电机

DF19G-20P-1H(54)

1 pcs

20 pins

1.0 mm

京东方液晶模组EV121WXM-N10包装特征

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

内箱

3

1

N/A

N/A

N/A

外箱

18

6

545×380×270

N/A

0.0559
