面板品牌

京东方(BOE)

面板型号

EV121X0M-N10

面板尺寸

12.1英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×768,XGA,105PPI

像素布局

RGB垂直条状

显示区域

245.76(W)×184.32(H)mm

外观尺寸

260.5(W)×204(H)×9.2(D)mm

可视区域

249(W)×187.5(H)mm

表面处理

面板亮度

500  cd/m²(Typ.)

对比度

1200:1(Typ.)(TM)

可视角度

88/88/88/88 (Typ.)(CR≥10)

工作模式

ADS,常黑显示，透射式

视角方向

全视角

反应时间

25(Typ.)(Tr+Td)ms

显示颜色

16.7M,72%NTSC

光源类型

WLED,50K小时，含LED驱动器

工作频率

60Hz

触摸屏

无触摸

面板重量

520g(Max.)

面板应用

信号接口

LVDS(1 ch,8-bit),20 pins,端子

驱屏电压

3.3V(Typ.)

工作环境

工作： -20～70℃;存储： -30～80℃

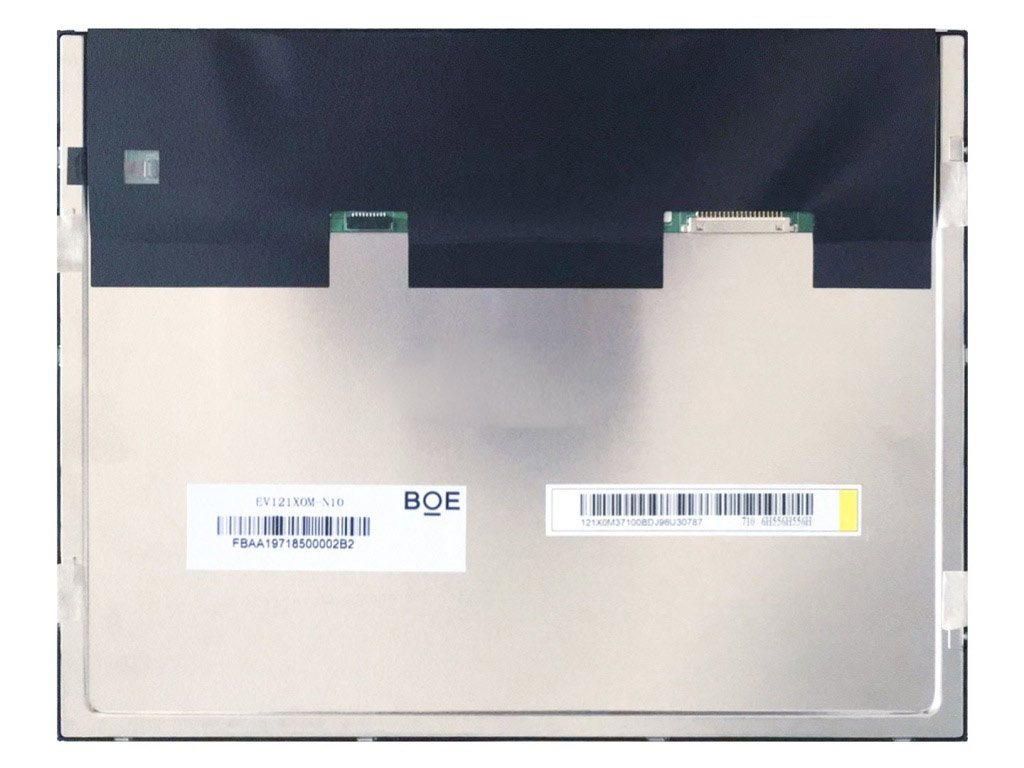

京东方液晶模组EV121XOM-N10结构详情

像素特征：

像素数量

1024(RGB)×768,XGA

点间距

0.080×0.240 mm(HxV)

像素布局

RGB垂直条状

像素间距

0.240×0.240 mm(H×V)[105PPI]

结构尺寸：

显示区域

245.76×184.32 mm(H×V)

可视区域

249×187.5 mm(H×V)

外观尺寸

260.5×204mm(H×V)

外观厚度

6.7/9.2(Typ./Max.)mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

4:3(H:V)

外观形状

-

安装孔位：

Side mounting holes(4-M2)on left,right bezel

其它特征：

重量

520g(Max.)

表面处理

京东方液晶模组EV121X OM -N10光学详情

基本信息：

面板亮度

500  cd/m²(Typ.)

对比度

1200:1(Typ.)(透射)

可视角度

88/88/88/88(Typ.)(CR≥10)

光学模式

ADS,常黑显示，透射式

视角方向

全视角

反应时间

25(Typ. (Tr+Td)(ms)

色彩性能：

白色色度

Wx:0.308;Wy:0.327

显示颜色

16.7M(8-bit)

色温

6778K

亮度变动

1.25/133(Typ./Max.)(9 points)

1931色域：

NTSC比值

72%

sRGB覆盖率

95%

Adobe RGB覆盖率

74%

DCI-P3覆盖率

74%

Rec.2020覆盖率

54%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

京东方液晶模组EV121XOM-N10电子详情

工作频率：

60Hz

翻转扫描：

翻转(水平/垂直)

京东方液晶模组EV121XOM-N10背光详情

背光特征：

灯管类型

WLED

是否可换

-

灯管寿命

50K(Min)小时

数量

-

灯管形状

-

位置

侧入式光源

接口特征：

类型

端子

位置

-

灯管驱动

含LED驱动器

接口详情：

品牌

型号

脚间距

脚即数

数量

接口定义

宏致

91208-01001-H01

1.0 mm

10 pins

1 pcs

驱动电气：

电压输入

11.0/12.0/20.0V(Min./Typ./Max.)

电流输入

800mA(Typ.)

功耗

9.6W (Typ)

京东方液晶模组EV121XOM-N10信号详情

信号系统：

LVDS(1ch,8-bit)

信号逻辑电压

信号电气：

电压输入

3.3V(Typ.)

 电流输入

0.7A(Typ.)

功耗

2.31/2.5W(Typ./Max.)

接口特征：

类型

端子

位置

 背面

端子详情：

品牌

型号

脚间距

 脚即数

数量

接口定义

巨钺

PM.CON.13076B2001

1.25 mm

 20 pins

1 pcs

京东方液晶模组EV121XOM-N10包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)           备注

内箱

3

1

N/A

N/A

N/A
