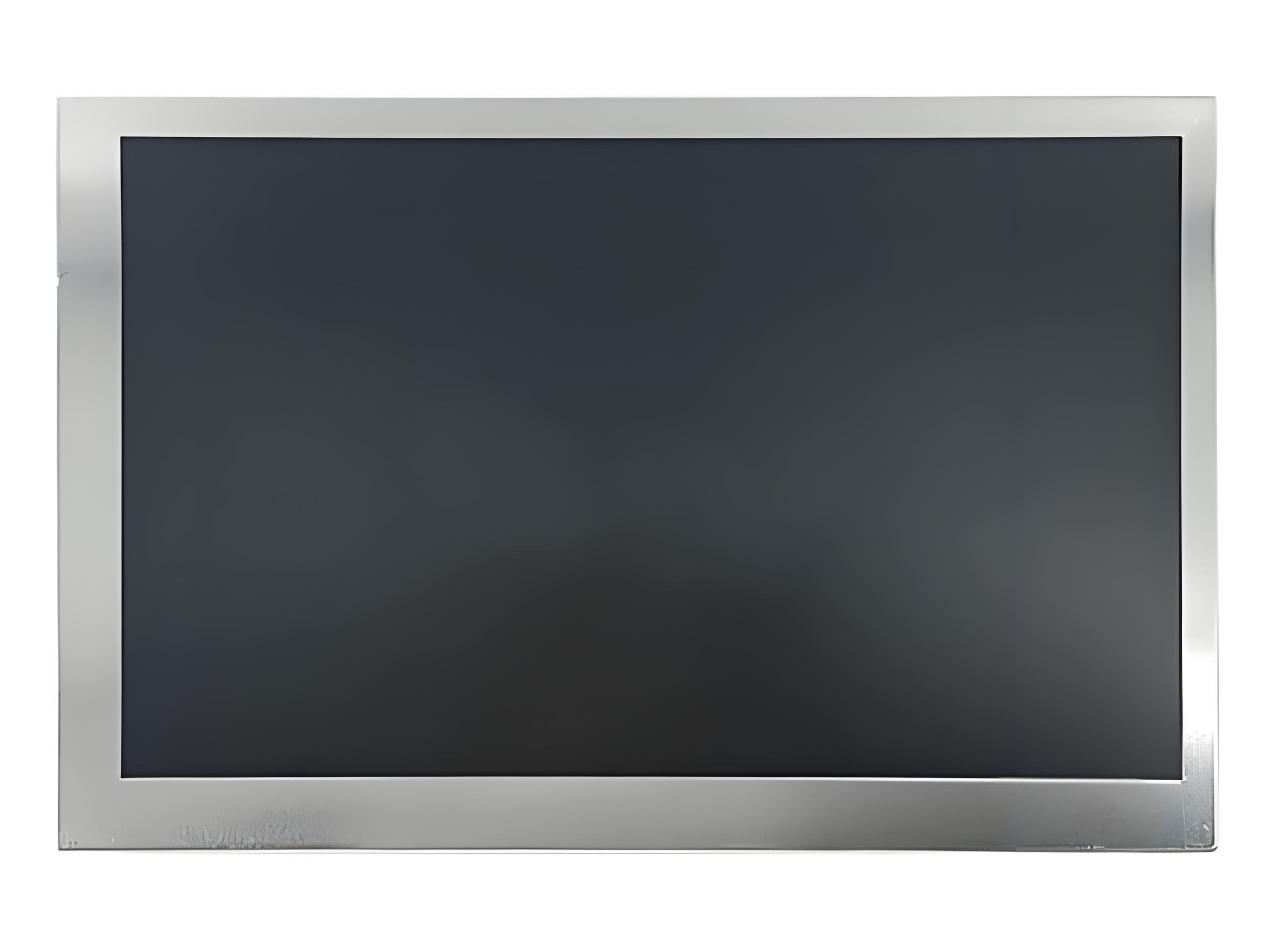

面板品牌 ：京东方 (BOE) 面板型号：EV121WXM-N12 面板尺寸 ：12.1英寸 分辨率 ：1280(RGB)×800,WXGA,124PPI 显示区域 ：261.12(W)×163.2(H)mm 外观尺寸 ：277.7(W)×180.6(H)×9.2(D)mm 对比度 ：1200:1(Typ.)(透射) 可视角度 ：85/85/85/85(Typ.)(CR≥10) 信号接口 ：LVDS 工作温度 ： -20～70℃ 生产状态 ：量产中。
|
面板品牌 |
京东方(BOE) |
面板型号 |
EV121WXM-N12 |
|
面板尺寸 |
12.1英寸 |
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
分辨率 |
1280(RGB)×800,WXGA,124PPI |
像素布局 |
RGB垂直条状 |
|
显示区域 |
261.12(W)×163.2(H)mm |
外观尺寸 |
277.7(W)×180.6(H)×9.2(D)mm |
|
可视尺寸 |
264.12(H)×166.2(V)mm |
表面处理 |
雾面(Haze 25%) |
|
显示亮度 |
500 cd/m²(Typ.) |
对比度 |
1200:1(Typ.)(透射) |
|
视角方向 |
全视角 |
响应时间 |
30(Typ.)(Tr+Td)ms |
|
可视角度 |
85/85/85/85(Typ.)(CR≥10) |
操作模式 |
ADS,常黑显示，透射式 |
|
支持颜色 |
262K/16.7M,100%sRGB |
光源类型 |
WLED [1254P],50K小时，含LED驱动器 |
|
重量 |
TBD |
适用于 |
|
|
帧频率 |
60Hz |
触摸面板 |
无触摸 |
|
接口类型 |
20 pins LVDS(1 ch,6/8-bit),端子 |
||
|
电压供应 |
3.3V(Typ.) |
||
|
应用环境 |
工作温度： -20～70℃;存储温度： -30～80℃ |
||
|
京东方液晶模组EV121WXM-N12结构详情 |
||||
|
像素特征： |
分辨率 |
1280(RGB)×800,WXGA |
像素配置 |
RGB垂直条状 |
|
点间距(W×H) |
0.068×0.204 mm |
像素间距(W×H) |
0.204×0.204 mm [124PPI] |
|
|
结构尺寸： |
显示尺寸 |
261.12(W)×163.2(H)mm |
外观尺寸 |
277.7(W)×180.6(H)mm |
|
可视尺寸 |
264.12(W)×166.2(H)mm |
外观厚度 |
8.7±0.5 mm |
|
|
外观特征： |
物理形状 |
平面矩形 |
风景肖像 |
风景模式 |
|
宽高比(W:H) |
16:10 |
外观形状 |
|
|
|
安装方式： |
Side mounting holes(4-M2)on left,right bezel |
|||
|
其它详情： |
重量 |
TBD |
表面处理 |
雾面(Haze 25%) |
|
京东方液晶模组EV121W XM - N12光学详情 |
||||
|
基本信息： |
亮度(cd/m²) |
500(Typ.) |
对比度 |
1200:1(Typ.)(透射) |
|
最佳角度 |
全视角 |
响应速度 |
30(Typ.)(Tr+Td)(ms) |
|
|
可视角度 |
85/85/85/85(Typ.)(CR≥10) |
光学模式 |
ADS,常黑显示，透射式 |
|
|
色彩性能： |
色度 |
Wx:0.313;Wy:0.329 |
颜色数量 |
262K/16.7M(6-bit/6-bit+Hi-FRC) |
|
色温 |
6485K |
白场变动 |
1.25/1.43 (Typ./Max. (9 points) |
|
|
1931色域： |
NTSC比值 |
77% |
sRGB覆盖率 |
100% |
|
Adobe RGB覆盖率 |
78% |
DCI-P3覆盖率 |
80% |
|
|
Rec.2020覆盖率 |
57% |
色域说明 |
sRGB(Rec.709,BT.709),Rec.2020(BT.2020) |
|
|
京东方液晶模组EV121WXM-N12电子详情 |
|
|
刷新频率： |
60Hz |
|
翻转扫描： |
No |
|
功率总耗： |
8.11W(Max.) |
|
京东方液晶模组EV121WXM-N12信号详情 |
|||||||
|
信号电气： |
输入电流 |
150/180/200mA(Min./Typ./Max.) |
输入电压 |
3.3V(Typ.) |
|||
|
功耗 |
0.5/0.59/0.66W(Min./Typ./Max. |
信号接口 |
LVDS(1 ch,6/8-bit) |
||||
|
接口特征： |
位置 |
背面 |
|
类型 |
端子 |
||
|
信号接口： |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
脚定义 |
|
|
广濑电机 |
DF19G-20P-1H |
1 pcs |
1.0 mm |
20 pins |
|
||
|
京东方液晶模组EV121WXM-N12发光详情 |
||||||
|
灯管特征： |
灯管类型 |
WLED |
背光可换性 |
- |
位置 |
侧入式光源(底部) |
|
1254P |
灯管形状 |
4串 |
寿命 |
50K(Min)小时 |
||
|
灯管电气： |
输入电流 |
160mA(Typ.) |
输入电压 |
38.4/39.6V(Typ./Max.) |
||
|
功耗 |
6.14/6.34W(Typ./Max.) |
|
||||
|
接口特征： |
位置 |
- |
类型 |
端子 |
||
|
接口详情： |
品牌 |
型号 |
数量 |
脚间距 |
脚即数 |
脚定义 |
|
信盛精工 |
MSA24038P6 |
1 pcs |
1.25 mm |
6 pins |
|
|
|
背光驱动： |
含LED驱动器 |
|||||
|
驱动电气： |
输入电流 |
620mA(Max.) |
输入电压 |
12.0±1.2V |
||
|
功耗 |
7.45W(Max.) |
|||||
|
京东方液晶模组EV121WXM-N12包装详情 |
||||||
|
包装类型 |
片/包装 |
箱数 |
包装长宽高(mm) |
毛重(Kgs) |
体积(m³) |
备注 |
|
纸箱 |
15 |
1 |
375×280×290 |
N/A |
0.0305 |
|
