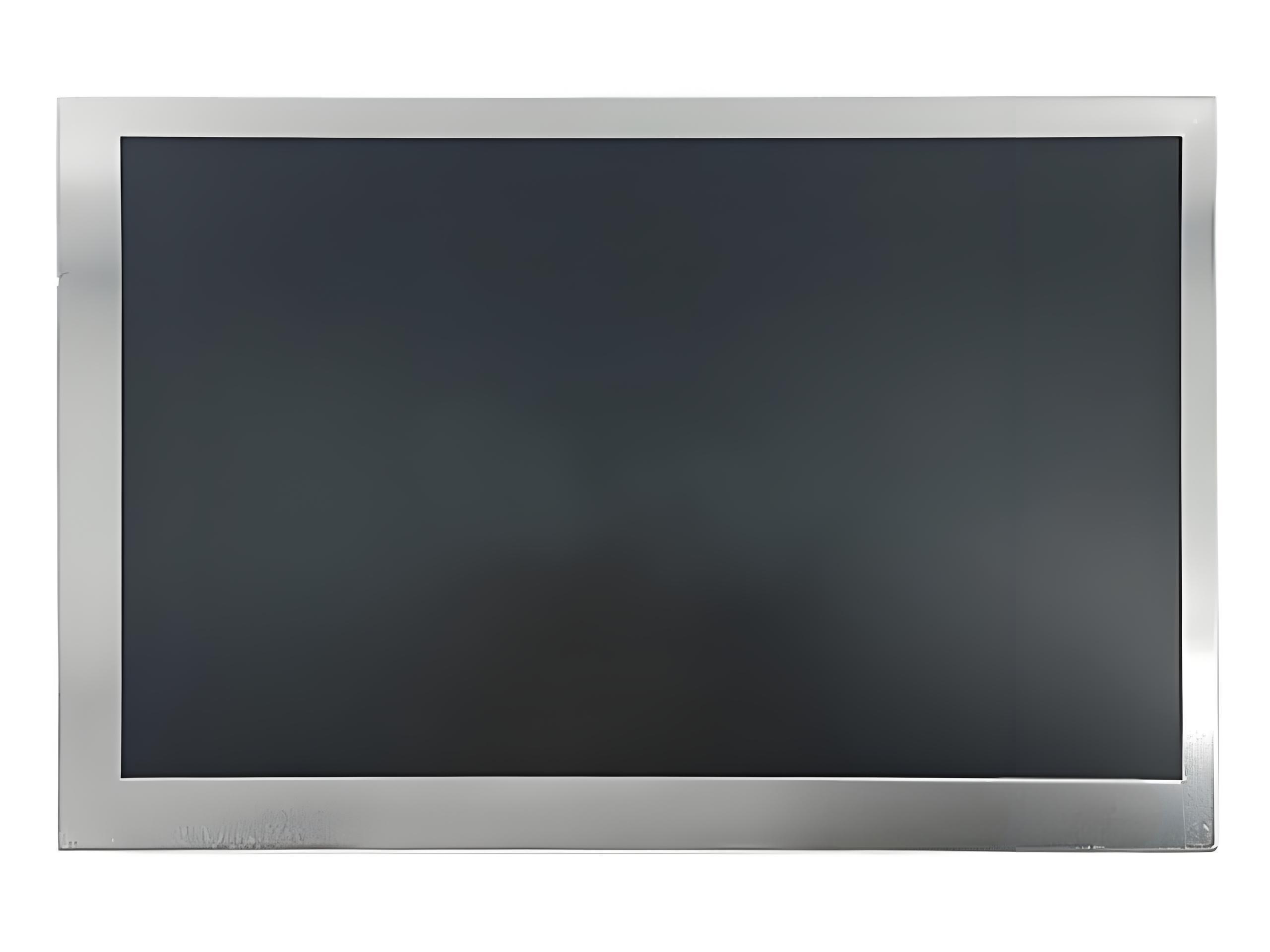

面板品牌 ：京东方 (BOE) 面板型号：BA121S01-100 面板尺寸 ：12.1英寸 分辨率 ：800(RGB)×600,SVGA,82PPI 显示区域 ：246(W)×184.5(H)mm 外观尺寸 ：279(W)×209(H)×9.3(D)mm 对比度 ：800:1(Typ.)(TM) 可视角度 ：80/80/65/75(Typ.)(CR≥10) 信号接口 ：LVDS 工作温度 ： -20～70℃ 生产状态 ：量产中。
|
面板品牌 |
京东方(BOE) |
面板型号 |
BA121S01-100 |
|
面板尺寸 |
12.1英寸 |
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
分辨率 |
800(RGB)×600,SVGA,82PPI |
像素布局 |
RGB垂直条状 |
|
显示区域 |
246(W)×184.5(H)mm |
外观尺寸 |
279(W)×209(H)×9.3(D)mm |
|
可视区域 |
249.05(W)×188.30(H)mm |
表面处理 |
- |
|
面板亮度 |
400 cd/m²(Typ.) |
对比度 |
800:1(Typ.)(TM) |
|
可视角度 |
80/80/65/75(Typ.)(CR≥10) |
工作模式 |
TN,常白显示，透射式 |
|
视角方向 |
6 o'clock |
反应时间 |
30(Typ.)(Tr+Td)ms |
|
显示颜色 |
262K/16.7M,55%NTSC |
光源类型 |
9S2P WLED,50K小时，含LED驱动器 |
|
工作频率 |
60Hz |
触摸屏 |
无触摸 |
|
面板重量 |
500g(Max.) |
面板应用 |
|
|
信号接口 |
LVDS(1ch,6/8-bit),20 pins,端子 |
||
|
驱屏电压 |
3.3V(Typ.) |
||
|
工作环境 |
工作： -20～70℃;存储： -30～80℃ |
||
|
京东方液晶模组BA121S01 - 100结构特征 |
||||
|
面板尺寸： |
12.1英寸 |
|||
|
像素特征： |
像素数量 |
像素布局 |
像素间距(mm) |
点间距(mm) |
|
800(RGB)×600,SVGA |
RGB垂直条状 |
0.3075×0.3075 [82PPI] |
0.1025×0.3075 |
|
|
结构尺寸： |
显示区域(mm) |
可视区域(mm) |
外观尺寸(mm) |
外观厚度(mm) |
|
246(H)×184.5(V) |
249.05(H)×188.30(V) |
279(H)×209(V) |
5.73/9.3(Typ.Max.)mm |
|
|
外观特征： |
物理形状 |
风景肖像 |
宽高比 |
Shape Style |
|
平面矩形 |
风景模式 |
4:3(H:V) |
|
|
|
安装方式： |
Face mounting holes(6-D3.4)on left,right bezel |
|||
|
其它详情： |
重量 |
表面防护 |
表面处理 |
|
|
500g(Max.) |
|
|
||
|
京东方液晶模组BA121S01 - 100光学特征 |
|||
|
基本信息： |
面板亮度 |
可视角度(L/R/U/D) |
反应时间(ms) |
|
400 cd/m²(Typ.) |
80/80/65/75(Typ.)(CR≥10) |
30(Typ.)(Tr+Td) |
|
|
视角方向 |
工作模式 |
对比度 |
|
|
6 o'clock |
TN,常白显示，透射式 |
800:1(Typ.)(透射) |
|
|
显示颜色： |
色温 |
显示颜色 |
白色色度 |
|
6485K |
262K/16.7M(6-bit/6-bit+Hi-FRC) |
X:0.313;Y:0.329 |
|
|
1931色域： |
NTSC比值 |
sRGB覆盖率 |
Adobe RGB要盖率 |
|
58% |
81% |
60% |
|
|
DCI-P3覆盖率 |
Rec.2020覆盖率 |
色域说明 |
|
|
60% |
43% |
sRGB(Rec.709,BT.709),Rec.2020(BT.2020) |
|
|
白场变动： |
1.25/1.33(Typ./Max.)(9 points) |
||
|
京东方液晶模组BA121S01-100电子特征 |
|
|
翻转扫描： |
翻转(180°) |
|
工作频率： |
60Hz |
|
功率消耗： |
5.77W(Typ.) |
|
驱动IC: |
已邦定HX8245-C01+HX8677-G |
|
时序控制(T-CON):E |
Embedded T-CON:HX8841 |
|
京东方液晶模组BA121S01 - 100背光特征 |
||||||
|
灯管特征： |
类型 |
位置 |
数 量 |
形状 |
寿命(小时) |
背光可换性 |
|
WLED |
侧入式光源 |
9S2P |
2串 |
50K(Min) |
|
|
|
WLED电气： |
电压供应 |
电流供应 |
功率消耗 |
|||
|
25.2/27.9/31.5V(Min./Typ./Max.) |
80mA(Typ.) |
4.03/4.47/5.04W(Min./Typ./Max.) |
||||
|
接口特征： |
位置 |
背光驱动 |
|
类型 |
||
|
|
含LED驱动器 |
端子 |
||||
|
接口详情： |
品牌 |
型号 |
脚间距 |
Pin数量 |
数量 |
脚定义 |
|
宏致 |
50277-00501-001 |
1.25 mm |
5 pins |
1 pcs |
|
|
|
驱动电气： |
电压供应 |
电流供应 |
功率消耗 |
|||
|
12.0V(Typ.) |
|
|
||||
|
京东方液晶模组BA121S01-100信号特征 |
||||||
|
驱动电气： |
电压供应 |
电流供应 |
功率消耗 |
|||
|
3.3V(Typ.) |
340/390mA(Typ./Max.) |
1.3W (Typ.) |
||||
|
接口特征： |
位置 |
信号系统 |
|
类型 |
||
|
背面 |
LVDS(1 ch,6/8-bit) |
|
端子 |
|||
|
端子详情： |
品牌 |
型号 |
脚间距 |
Pin数量 |
数量 |
脚定义 |
|
信盛精工 |
MSB240420HE |
1.25 mm |
20 pins |
1 pcs |
LVDS-20P1C8B-080B |
|
|
京东方液晶模组BA121S01-100包装特征 |
||||||
|
包装类型 |
片/包装 |
箱 数 |
包装长宽高(mm) |
毛重(Kgs) |
体积(m³) |
备注 |
|
纸箱 |
25 |
1 |
580×400×285 |
N/A |
0.0661 |
|
