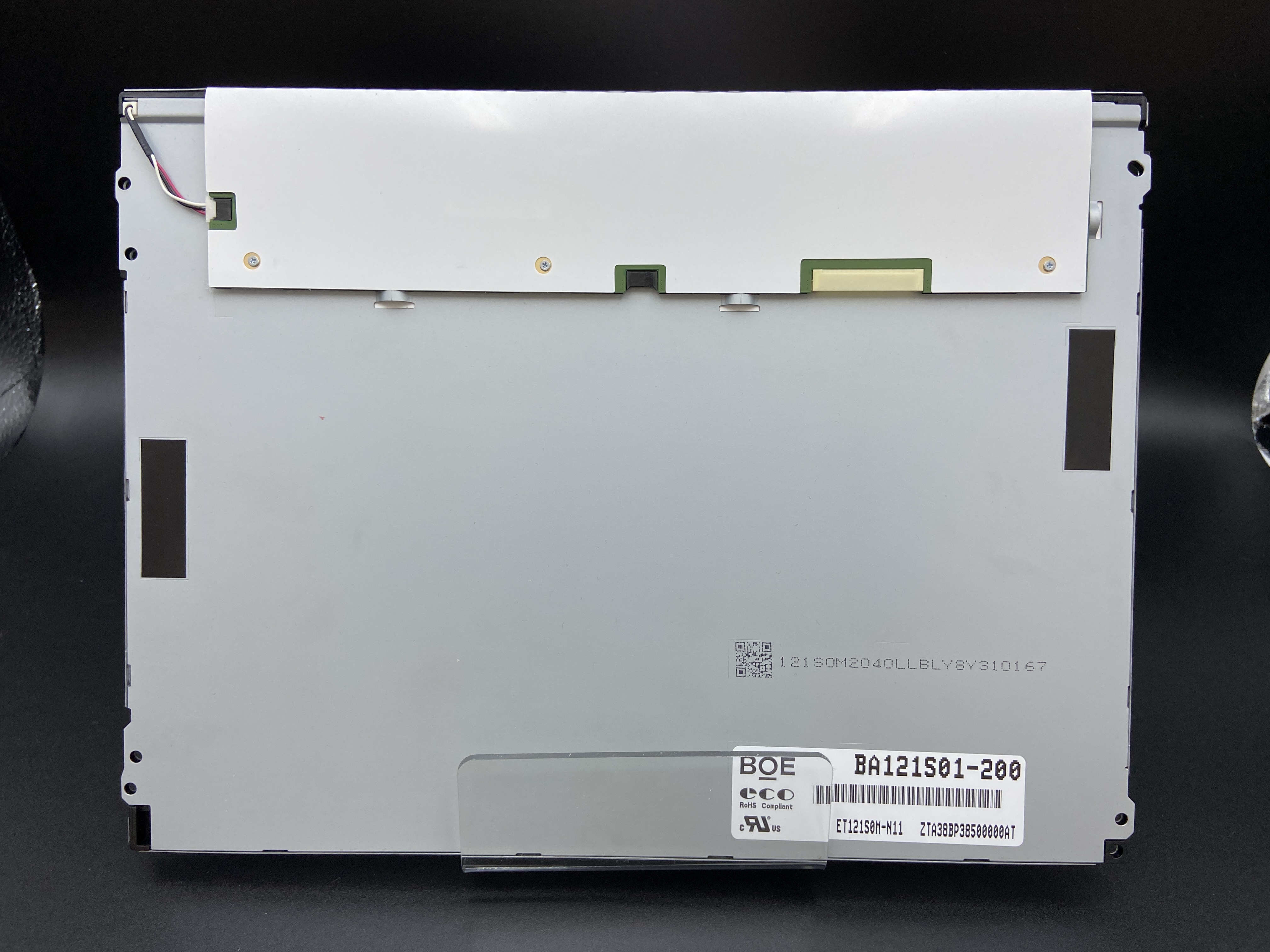

面板品牌 ：京东方 (BOE) 面板型号：BA121S01-200 面板尺寸 ：12.1英寸 分辨率 ：800(RGB)×600,SVGA,82PPI 显示区域 ：246(W)×184.5(H)mm 外观尺寸 ：279(W)×209(H)×9.3(D)mm 对比度 ：800:1(Typ.)[透射] 可视角度 ：80/80/65/75(Typ.)(CR≥10) 信号接口 ：LVDS 工作温度 ： -20～70℃ 生产状态 ：量产中。
|
面板品牌 |
京东方(BOE) |
面板型号 |
BA121S01-200 |
|
面板尺寸 |
12.1英寸 |
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
分辨率 |
800(RGB)×600,SVGA,82PPI |
像素布局 |
RGB垂直条状 |
|
显示区域 |
246(W)×184.5(H)mm |
外观尺寸 |
279(W)×209(H)×9.3(D)mm |
|
可视尺寸 |
249.05(W)×188.30(H)mm |
表面处理 |
雾面(Haze 25%) |
|
亮度(cd/m²) |
400(Typ.) |
对比度 |
800:1(Typ.)[透射] |
|
最佳角度 |
6 o'clock |
光学模式 |
TN,常白显示，透射式 |
|
可视角度 |
80/80/65/75(Typ.)(CR≥10) |
响应速度 |
30(Typ.)(Tr+Td)ms |
|
颜色数量 |
262K/16.7M,55%NTSC |
背光类型 |
WLED,30K小时，含LED驱动器 |
|
屏幕重量 |
500g(Max.) |
适用于 |
|
|
刷新频率 |
60Hz |
触摸功能 |
无触摸 |
|
信号系统 |
LVDS(1ch,6/8-bit),端子，20 pins |
||
|
供应电压 |
3.3V(Typ.) |
||
|
最大额定 |
存储温度： -30～80℃工作温度： -20～70℃ |
||
|
京东方液晶模组BA121S01 - 200结构特征 |
||||
|
屏幕尺寸： |
12.1时 |
|||
|
像素特征： |
分辨率 |
像素配置 |
点间距(W×H) |
像素间距(W×H) |
|
800(RGB)×600,SVGA |
RGB垂直条状 |
0.1025×0.3075 mm |
0.3075×0.3075 mm [82PPI] |
|
|
结构尺寸： |
显示尺寸(W×H) |
可视尺寸(W×H) |
外观尺寸(W×H) |
外观厚度 |
|
246×184.5 mm |
249.05×188.30 mm |
279×209 mm |
5.73/9.3(Typ./Max.)mm |
|
|
外观特征： |
物理形状 |
宽高比 |
风景肖像 |
外观样式 |
|
平面矩形 |
4:3(W:H) |
风景模式 |
- |
|
|
安装方式： |
Face mounting holes(6-D3.4)on left,right bezel |
|||
|
其它特征： |
表面防护 |
重量 |
表面处理 |
|
|
|
500g(Max.) |
雾面(Haze 25%) |
||
|
京东方液晶模组BA121S01 - 200光学特征 |
|||
|
基本信息： |
亮度(cd/m²) |
光学模式 |
对比度 |
|
400 (Typ.) |
TN,常白显示，透射式 |
800:1(Typ.)(透射) |
|
|
可视角度(L/R/U/D) |
最佳角度 |
响应速度 |
|
|
80/80/65/75(Typ.)(CR≥10) |
6 o'clock |
30(Typ.)(Tr+Td)(ms) |
|
|
色彩性能： |
色温 |
颜色数量 |
白场色度 |
|
6485K |
262K/16.7M(6-bit/6-bt+Hi-FRC) |
Wx:0.313;Wy:0.329 |
|
|
1931色域： |
NTSC比值 |
sRGB覆盖率 |
Adobe RGB要盖率 |
|
55% |
77% |
57% |
|
|
DCI-P3覆盖率 |
Rec.2020覆盖率 |
色域说明 |
|
|
57% |
41% |
sRGB(Rec.709,BT.709),Rec.2020(BT.2020) |
|
|
白场变动： |
1.25/133(Typ./Max.)(9 points) |
||
|
京东方液晶模组BA121S01 - 200电子特征 |
|
|
功率总耗： |
TBD |
|
刷新频率： |
60Hz |
|
翻转扫描： |
翻转(180°) |
|
京东方液晶模组BA121S01-200信号特征 |
|||||
|
信号电气： |
电流输入 |
电压输入 |
功耗 |
||
|
|
3.3V(Typ.) |
0.4/0.45W(Typ./Max.) |
|||
|
接口特征： |
位置 |
类型 |
信号类型 |
||
|
背面 |
端子 |
LVDS(1ch,6/8-bit) |
|||
|
信号接口： |
品牌 |
型号 |
数量 |
脚间距 脚数 |
脚定义 |
|
信盛精工 |
MSB240420HEA |
1 pcs |
1.25 mm 20 pins |
LVDS-20P1C8B-080B |
|
|
京东方液晶模组BA121S01-200背光特征 |
|||||
|
背光特征： |
类型 |
位置 |
形状 |
数 量 寿命(小时) |
是否可换 |
|
WLED |
侧入式光源 |
|
- 30K(Min.) |
|
|
|
接口特征： |
位置 |
类型 |
WLED驱动 |
||
|
|
端子 |
含LED驱动器 |
|||
|
接口详情： |
品牌 |
型号 |
数量 |
脚间距 脚数 |
脚定义 |
|
信盛精工 |
MSB24038P5 |
1 pcs |
1.25 mm 5 pins |
|
|
|
驱动电气： |
电流输入 |
电压输入 |
功耗 |
||
|
|
12.0±0.5V |
- |
|||
|
京东方液晶模组BA121S01 - 200包装特征 |
||||||
|
包装类型 |
片/包装 |
箱数 |
包装长宽高(mm) |
毛重(Kgs) |
体积(m³) |
备注 |
|
纸箱 |
8 |
1 |
375×280×290 |
N/A |
0.0305 |
|
