面板品牌

京东方(BOE)

面板型号

BA104S01-400

面板尺寸

10.4英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×600,SVGA,96PPI

像素布局

RGB垂直条状

显示区域

211.2(W)×158.4(H)mm

外观尺寸

228.4(W)×175.4(H)mm

可视尺寸

214.4×161.6mm(H×V)

表面处理

雾面

亮度(cd/m²)

350(Typ.)

对比度

800:1(Typ.)[透射]

最佳角度

6 o'clock

光学模式

TN,常白显示，选射式

可视角度

80/80/65/75(Typ.)(CR≥10)

响应速度

30(Typ.)(Tr+Td)ms

颜色数量

262K/16.7M,55%NTSC

背光类型

3S12P WLED,20K小时，无驱动

屏幕重量

TBD

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

Parallel RGB(1 ch,6/8-bit),FPC,60 pins

供应电压

3.3/9/18/-8V(Typ.)(VCC/AVDD/VGH/VGL)

最大额定

工作温度： -20～60℃ 存储温度： -30～70℃

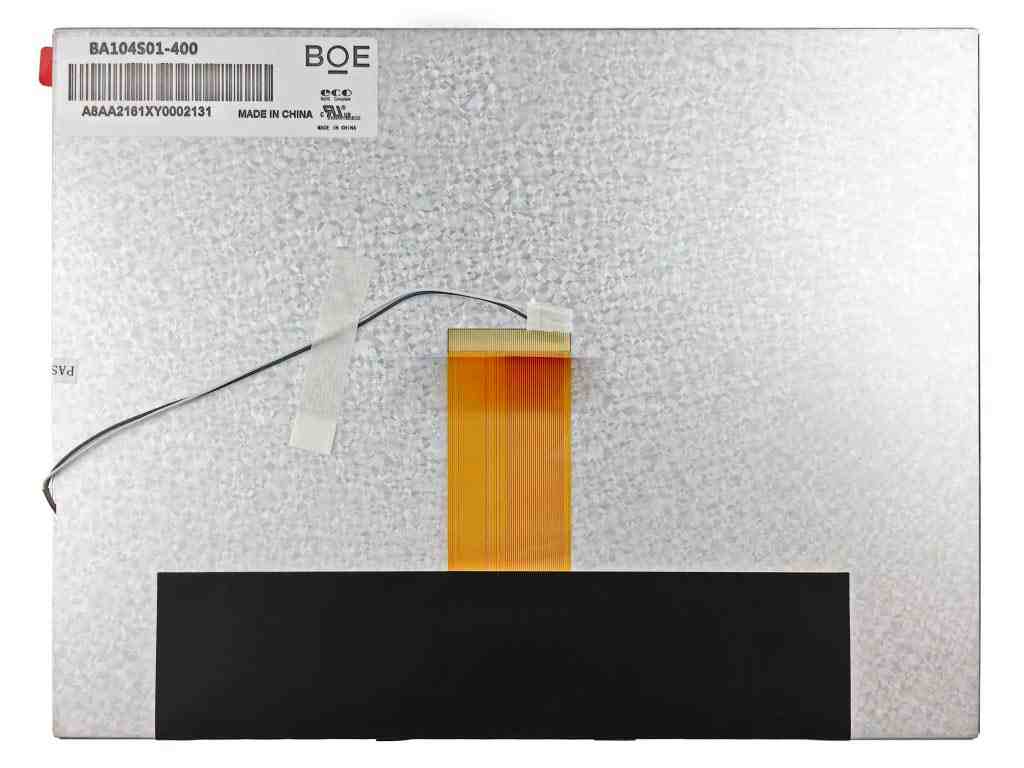

京东方液晶模组BA104S01 - 400结构特征

对角尺寸：

10.4"

像素特征：

像素数量

像素排列

点间距(H×V)

像素间距(H×V)

800(RGB)×600,SVGA

RGB垂直条状

0.088×0.264mm

0.264×0.264 mm [96PPI]

结构尺寸：

显示区域(H×V)

开口区域(H×V)

外观尺寸(H×V)

外观厚度

211.2×158.4 mm

214.4×161.6mm

228.4×175.4 mm

5.5(Typ.)mm

外观特征：

物理形状

宽高比(H:V)

风景肖像

外观样式

平面矩形

4:3

风景模式

其它参数：

重量

表面防护

表面处理

TBD

-

雾面

安装孔位：

Without

京东方液晶模组BA104S01 - 400光学特征

基本信息：

显示亮度

显示模式

对比度

350  cd/m²(Typ.)

TN,常白显示，透射式

800:1(Typ.)(透射)

推荐视角

可视角度

响应时间

6 o'clock

80/80/65/75(Typ.)(CR≥10)

30(Typ.)(Tr+Td)(ms)

色彩性能：

色温

支持颜色

白色坐标

8455K

262K/16.7M(6-bit/8-bit)

Wx:0.284;Wy:0.320

亮度均匀性：

1.25/1.43(Typ./max.)(9 points)

京东方液晶模组BA104S01-400电子特征

帧频率：

60Hz

翻转扫描：

No

驱动IC:

已邦定HX8245,HX8677

时序控制(T-CON):

Embedded T-CON

京东方液晶模组BA104S01-400光源特征

光源特征：

光源类型

位置

寿命(小时)

数量

形状

是否可换

WLED

侧入式光源(J顶部)

20K(Typ.)

3S12P

阵列

-

WLED电气：

输入电压

输入电流

功率消耗

9.0V(Max.)

240mA(Max.)

2.16W (Typ.)

接口特征：

WLED驱动状态

物理类型

接口位置

无

端子

接口详情：

品牌

型号

数量

脚即数

脚间距

脚定义

日压端子

BHSR-02VS-1

1 pcs

2 pins

3.5mm

BLE-2PINS-AC

京东方液晶模组BA104S01-400信号特征

信号电气：

输入电压

输入电流

功率消耗

3.3/9/18/-8V(Typ.)(VCC/AVDD/VGH/VGL)

-

0.77W(Typ.)

接口特征：

信号类型

物理类型

接口位置

Parallel RGB(1 ch,6/8-bit)

FPC

接口详情：

品牌

型号

数量

脚数

脚间距

脚定义

1 pcs

60 pins

0.5mm
