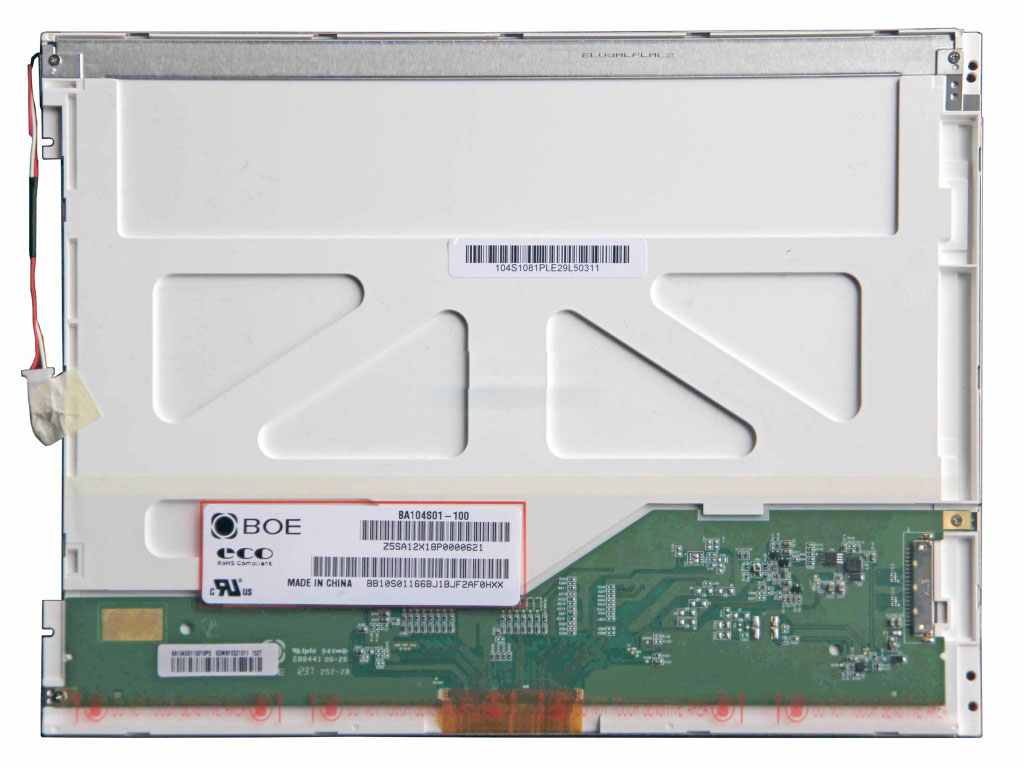

![[dede:field.shorttitle/]](/static/allimg/251013/1013150555153O.png)
面板品牌 ：京东方（BOE ） 面板型号 ：BA104S01-100 面板尺寸 ：10.4英寸 分辨率 ：800(RGB)×600,SVGA,96PPI 显示区域 ：211.2(W)×158.4(H)mm 外观尺寸 ：236(W)×176.9(H)×5.9(D)mm 对比度 ：800:1(Typ.)(透射) 可视角度 ：70/70/60/70(Typ.)(CR≥10) 信号接口 ：LVDS 工作温度 ： -20～70℃ 生产状态 ：量产中。
|
面板品牌 |
京东方(BOE) |
面板型号 |
BA104S01-100 |
|
面板尺寸 |
10.4英寸 |
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
分辨率 |
800(RGB)×600,SVGA,96PPI |
像素布局 |
RGB垂直条状 |
|
显示区域 |
211.2(W)×158.4(H)mm |
外观尺寸 |
236(W)×176.9(H)×5.9(D)mm |
|
可视区域 |
215.0(W)×162.0(H)mm |
表面处理 |
Clear |
|
显示亮度 |
500 cd/m²(Typ.) |
对比度 |
800:1(Typ.)(透射) |
|
推荐视角 |
6 o'clock |
响应时间 |
30(Typ.)(Tr+Td)ms |
|
可视角度 |
70/70/60/70(Typ.)(CR≥10) |
显示模式 |
TN,常白显示，透射式6 |
|
支持颜色 |
262K/16.7M,50%NTSC |
光源类型 |
WLED [6S6P],50K小时，无驱动 |
|
重量 |
288g(Typ.) |
应用产品 |
|
|
帧频率 |
60Hz |
触摸技术 |
无触摸 |
|
接口类型 |
20 pins LVDS(1 ch,6/8-bit),端子 |
||
|
电压供应 |
3.3V(Typ.) |
||
|
应用环境 |
工作温度： -20～70℃;存储温度： -30～80℃ |
||
|
京东方液晶模组BA104S01 - 100结构详情 |
||||
|
像素特征： |
分辨率 |
800(RGB)×600,SVGA |
像素配置 |
RGB垂直条状 |
|
点间距(W×H) |
0.088×0.264 mm |
像素间距(W×H) |
0.264×0.264 mm [96PPI] |
|
|
物理尺寸： |
显示尺寸 |
211.2(W)×158.4(H)mm |
外观尺寸 |
236(W)×176.9(H)mm |
|
可视尺寸 |
215.0(W)×162.0(H)mm |
外观厚度 |
5.6±0.3 mm |
|
|
外观特征： |
物理形状 |
平面矩形 |
风景肖像 |
风景模式 |
|
宽高比(W:H) |
4:3 |
外观样式 |
|
|
|
安装方式： |
Face mounting holes(4-φ2.5,2-R1.25)on left,right be |
zel |
||
|
其它细节： |
重量 |
288g(Typ.) |
表面处理 |
Clear |
|
京东方液晶模组BA104S01 - 100光学详情 |
||||
|
亮度(cd/m²) |
500(Typ.) |
对比度 |
800:1(Typ.)(透射) |
|
|
基础信息： |
最佳角度 |
6 o'clock |
响应速度 |
30(Typ.)(Tr+Td)ms |
|
可视角度 |
70/70/60/70 (Typ.)(CR≥10) |
光学模式 |
TN,常白显示，透射式 |
|
|
色彩性能： |
色度 |
Wx:0.299;Wy:0.339 |
颜色数量 |
262K/16.7M(6-bit/6-bt+Hi-FRC) |
|
色温 |
7141K |
白场变动 |
1.25/1.43(Typ./max. (9 points) |
|
|
1931色域： |
NTSC比值 |
53% |
sRGB覆盖率 |
74% |
|
Adobe RGB覆盖率 |
55% |
DCI-P3覆盖率 |
55% |
|
|
Rec.2020覆盖率 |
39% |
色域说明 |
sRGB(Rec.709,BT.709),Rec.2020(BT.2020) |
|
|
京东方液晶模组BA104S01-100电子详情 |
|
|
刷新频率： |
60Hz |
|
翻转扫描： |
No |
|
功率总耗： |
4.084W(Typ.) |
|
京东方液晶模组BA104S01-100信号详情 |
|||||||
|
信号电气： |
输入电流 |
480mA(Typ.) |
输入电压 |
3.3V(Typ.) |
|||
|
功率消耗 |
1.6W(Typ.) |
信号接口 |
LVDS(1 ch,6/8-bit) |
||||
|
接口特征： |
位置 |
背面 |
|
类型 |
端子 |
|
|
|
接口详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚定义 |
|
|
信盛精工 |
MSB24013P20 |
1.0 mm |
20 pins |
1 pcs |
LVDS-20P1C8B-020D |
||
|
京东方液晶模组BA104S01 - 100发光详情 |
|||||||
|
光源特征： |
灯管类型 |
WLED |
数量 |
6S6P |
位置 |
侧入式光源(J顶部) |
|
|
可换性 |
- |
灯管形状 |
阵列 |
灯管寿命 |
50K(Min)小时 |
||
|
灯管电气： |
输入电压 |
17.4/20.4V(Min./Max.) |
输入电流 |
120mA (Typ.) |
|||
|
功率消耗 |
2.484W (Typ.) |
||||||
|
接口特征： |
位置 |
背面 |
|
类型 |
端子 |
||
|
接口详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚定义 |
|
|
|
|
|
2 pins |
1 pcs |
BLE-2PINS-AC |
||
|
灯管驱动： |
无 |
||||||
|
京东方液晶模组BA104S01-100包装详情 |
||||||
|
包装类型 |
片/包装 |
箱数( |
包装长宽高(mm) |
毛重(Kgs) |
体积(m³) |
备注 |
|
纸箱 |
25 |
1 |
510×350×252 |
9.90 |
0.0450 |
|
