面板品牌

京东方(BOE)

面板型号

BA104S01-200

面板尺寸

10.4英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×600,SVGA,96PPI

像素布局

RGB垂直条状

显示区域

211.2(W)×158.4(H)mm

外观尺寸

236(W)×176.9(H)×5.9(D)mm

可视尺寸

215.0×162.0(HxV)mm

表面处理

雾面(Haze 25%)

亮度(cd/m²)

300  cd/m²(Typ.)

对比度

800:1(Typ.)(透射)

推荐视角

6 o'clock

光学模式

TN,常白显示，透射式

可视角度

70/70/60/70(Typ.)(CR≥10)

响应速度

30(Typ.)(Tr+Td)ms

颜色数量

262K/16.2M,50%NTSC

背光系统

6S4P WLED,30K小时，不含驱动

重量

290g(Typ.)

适用于

刷新频率

60Hz

触摸屏

无触摸

信号类型

LVDS(1 ch,6/8-bit),端子，20 pins

电压供应

3.3V(Typ.)

最大额定

存储温度： -30～80℃工作温度： -20～70℃

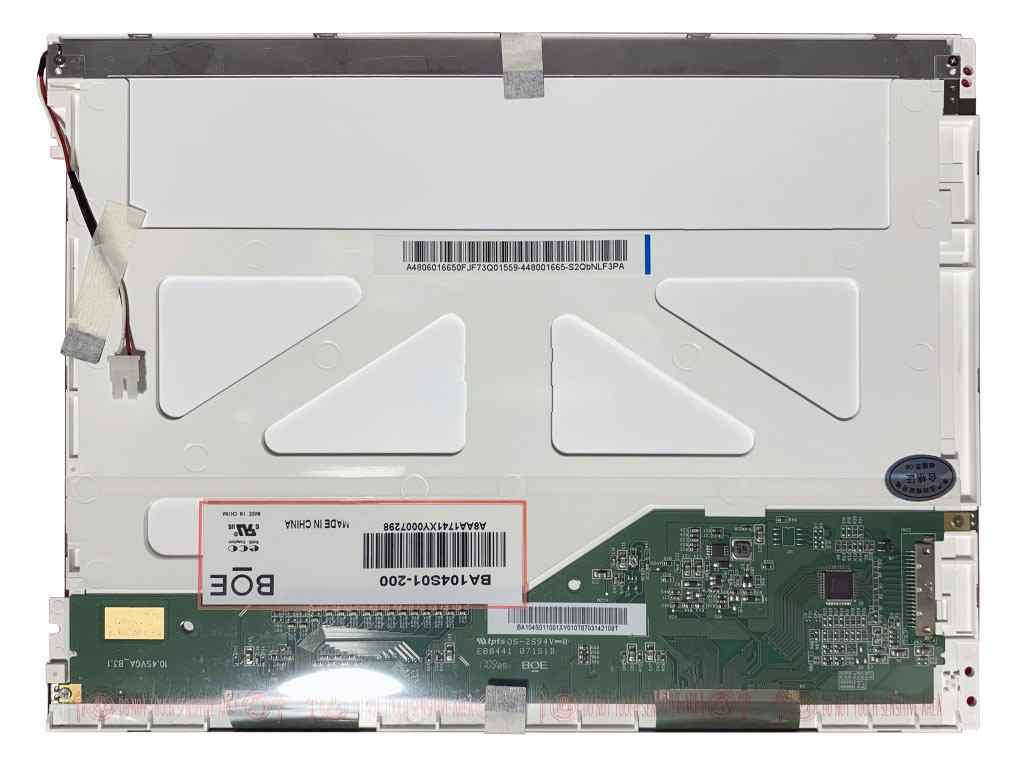

京东方液晶模组BA104S01 - 200结构特征

面板尺寸：

10.4英寸

像素特征：

像素数量

像素布局

像素间距(mm)

点间距(mm)

800(RGB)×600,SVGA

RGB垂直条状

0.264×0264[96PPI]

0.088×0.264

结构尺寸：

显示区域(mm)

可视区域(mm)

外观尺寸(mm)

外观厚度(mm)

211.2(H)×158.4(V)

215.0(H)×162.0(V)

236(H)×176.9(V)

5.6±0.3 mm

外观特征：

物理形状

风景肖像

宽高比

Shape Style

平面矩形

风景模式

4:3(H:V)

-

安装方式：

Face mounting holes(4-φ2.5,2-R1.25)on left,right bezel

其它详情：

重量

表面防护

表面处理

290g(Typ.)

雾面(Haze 25%)

京东方液晶模组BA104S01 - 200光学特征

基本信息：

面板亮度

可视角度(L/R/U/D)

反应时间(ms)

300  cd/m²(Typ.)

70/70/60/70  (Typ.)(CR≥10)

30 (Typ.)(Tr+Td)

视角方向

工作模式

对比度

6 o'clock

TN,常白显示，透射式

800:1(Typ.)(透射)

显示颜色：

色温

显示颜色

白色色度

9201K

262K/16.2M(6-bit/6-bt+FRC)

X:0.288;Y:0.288

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB要盖率

52%

73%

55%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

54%

39%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

白场变动：

1.25/1.43(Typ./max.)(9 points)

京东方液晶模组BA104S01-200电子特征

翻转扫描：

No

工作频率：

60Hz

功率消耗：

3.366W(Typ.)

京东方液晶模组BA104S01-200背光特征

灯管特征：

类型

位置

数量

形状

寿命(小时)

背光可换性

WLED

侧入式光源(J顶部)

6S4P

阵列

30K(Typ.)

WLED电气：

电压供应

电流供应

功率消耗

17.4/19.2/20.4V(Min./Typ./Max.)

120mA(Typ.)

2.09/231/2.45W(Min./Typ./Max.)

接口特征：

位置

背光驱动

类型

背面

无

端子

接口详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

日压端子

BHSR-02VS-1

3.5 mm

2 pins

1 pcs

BLE-2PINS-AC

京东方液晶模组BA104S01-200信号特征

驱动电气：

电压供应

电流供应

功率消耗

3.3V(Typ.)

320/480mA(Typ./Max.)

1.056/1.6W(Typ./Max.)

接口特征：

位置

信号系统

类型

背面

LVDS(1 ch,6/8-bit)

端子

端子详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

信盛精工

MSB24013P20

1.0 mm

20 pins

1 pcs

LVDS-20P1C8B-020D

京东方液晶模组BA104S01-200包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

25

1

510×350×252

9.90

0.0450
