面板品牌

京东方(BOE)

面板型号

BA104S01-300

面板尺寸

10.4英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×600,SVGA,96PPI

像素布局

RGB垂直条状

显示区域

211.2(W)×158.4(H)mm

外观尺寸

236(W)×176.9(H)×5.9(D)mm

可视尺寸

215.0(W)×162.0(H)mm

表面处理

雾面(Haze 25%)

亮度(cd/m²)

350(Typ.)

对比度

800:1(Typ.)[透射]

最佳角度

6 o'clock

光学模式

TN,常白显示，透射式

可视角度

80/80/65/75(Typ.)(CR≥10)

响应速度

30(Typ.)(Tr+Td)ms

颜色数量

262K/16.2M,55%NTSC

背光类型

6S4P WLED,30K小时，含LED驱动器

屏幕重量

300g(Max.)

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

LVDS(1 ch,6/8-bit),端子，20 pins

供应电压

3.3V(Typ.)

最大额定

工作温度： -20～70℃ 存储温度： -30～80℃

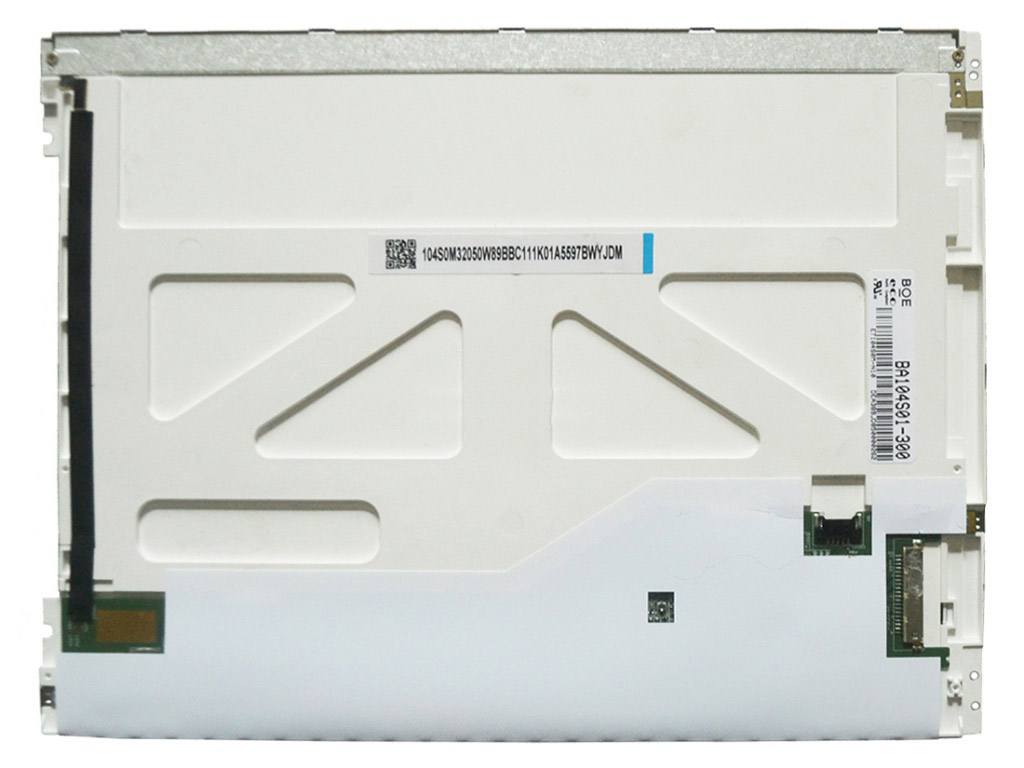

京东方液晶模组BA104S01 - 300结构详情

像素特征：

分辨率

800(RGB)×600,SVGA

像素配置

RGB垂直条状

点间距(W×H)

0.088×0.264 mm

像素间距(W×H)

0.264×0.264 mm [96PPI]

物理尺寸：

显示尺寸

211.2(W)×158.4(H)mm

外观尺寸

236(W)×176.9(H)mm

可视尺寸

215.0(W)×162.0(H)mm

外观厚度

5.6±0.3 mm

外观特征：

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

4:3

外观样式

-

安装方式：

Face mounting holes(4-φ2.5,2-R1.25)on left,right bezel

其它细节：

重量

300g(Max.)

表面处理

雾面(Haze 25%)

京东方液晶模组BA104S01 - 300光学详情

基础信息：

亮度(cd/m²)

350(Typ.)

对比度

800:1(Typ.)(透射)

最佳角度

6 o'clock

响应速度

30(Typ. (Tr+Td)ms

可视角度

80/80/65/75(Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

色彩性能：

色度

Wx:0.284;Wy:0.320

颜色数量

262K/16.2M(6-bt/6-bit+FRC)

色温

8455K

白场变动

1.25/1.43(Typ./Max.)(9 points)

1931色域：

NTSC比值

57%

sRGB覆盖率

80%

Adobe RGB要盖率

60%

DCI-P3覆盖率

60%

Rec.2020覆盖率

43%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

京东方液晶模组BA104S01 - 300电子详情

刷新频率：

60Hz

翻转扫描：

No

功率总耗：

2.57W(Max.)

京东方液晶模组BA104S01-300信号详情

信号电气：

输入电流

150/180mA(Typ./Max.)

输入电压

3.3V(Typ.)

功率消耗

0.50/0.59W(Typ./Max.)

信号接口

LVDS(1 ch,6/8-bit)

接口特征：

位置

-

类型

端子

信号详情：

品牌

型号

脚距

脚数

数量

脚定义

信盛精工

MSB24013P20HA

1.0 mm

20 pins

1 pcs

京东方液晶模组BA104S01-300发光详情

灯管特征：

灯管类型

WLED

数量

6S4P

位置

侧入式光源(顶部)

可换性

灯管形状

阵列

灯管寿命

30K(Min)小时

灯管电气：

输入电压

19.2/19.8V(Typ./Max.)

输入电流

100mA(Typ.)

功率消耗

1.92/1.98W(Typ./Max.)

接口特征：

位置

-

类型

端子

信号详情：

品牌

型号

脚距

脚数

数量

脚定义

信盛精工

MSB24038P5

1.25 mm

5 pins

1 pcs

灯管驱动：

含LED驱动器

驱动电气：

输入电压

12.0±0.5V

输入电流

-

功率消耗

2.42/2.84W (Typ./Max.)

京东方液晶模组BA104S01-300包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)           备注

纸箱

28

1

500×400×300

N/A

0.0600
