面板品牌

京东方(BOE)

面板型号

BP101WX1-206

面板尺寸

10.1英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1280(RGB)×800,WXGA,149PPI

像素布局

RGB垂直条状

显示区域

216.96(W)×135.6(H)mm

外观尺寸

228.6(W)×149.2(H)×4.59(D)mm

可视尺寸

220.46(W)×139.25(H)mm

表面处理

镜面(Haze 0%),Hard coating(3H),抗反射处理

亮度(cd/m²)

330(Typ.)

对比度

600:1(Min.)[透射]

最佳角度

全视角

光学模式

ADS,常黑显示，透射式?

可视角度

80/80/80/80(Typ.)(CR≥10)

响应速度

25(Typ.)(Tr+Td)ms

颜色数量

16.7M,50%NTSC

背光类型

WLED,15K小时，含LED驱动器

屏幕重量

150g(Max.)

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

LVDS(1 ch,8-bit),端子，40 pins

供应电压

3.3V(Typ.)

最大额定

存储温度： -20～60℃工作温度：0～50℃

京东方液晶模组BP101W X1 - 206结构特征

屏幕尺寸：

10.1时

像素特征：

分辨率

像素配置?

点间距(W×H)

像素间距(W×H)

1280(RGB)×800,WXGA

RGB垂直条状

0.0565×0.1695 mm

0.1695×0.1695 mm [149PPI]

结构尺寸：

显示尺寸(W×H)

可视尺寸(W×H)

外观尺寸(W×H)

外观厚度

216.96×135.6 mm

220.46×139.25 mm

228.6×149.2 mm

2.39/4.59(Typ./Max.)mm

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

1:10(W:H)

风景模式

-

安装方式：

Without

其它特征：

表面防护

重量

表面处理

150g(Max.)

镜面(Haze 0%),Hard coating(3H),抗反射处理

京东方液晶模组BP101W X1 - 206光学特征

基本信息：

亮度(cd/m²)

光学模式

对比度

330(Typ.)

ADS,常黑显示，透射式

600:1(Min.)(透射)

可视角度(L/R/U/D)

最佳角度

响应速度

80/80/80/80 (Typ.)(CR≥10)

全视角

25(Typ.)(Tr+Td)(ms)

色彩性能：

色温

颜色数量

白场色度

6485K

16.7M(6-bit+H-FRC)

Wx:0.313;Wy:0.329

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB要盖率

51%

71%

54%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

53%

38%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

白场变动

：1.25(Typ.)(5 points)?

京东方液晶模组BP101WX1-206电子特征

功率总耗：3.4W(Typ.)

刷新频率：60Hz ?

翻转扫描：

No

京东方液晶模组BP101W X1 - 206信号特征

信号电气：

电流输入

电压输入

功耗

303mA (Typ.)

3.3V(Typ.)

1.0W  (Typ.)

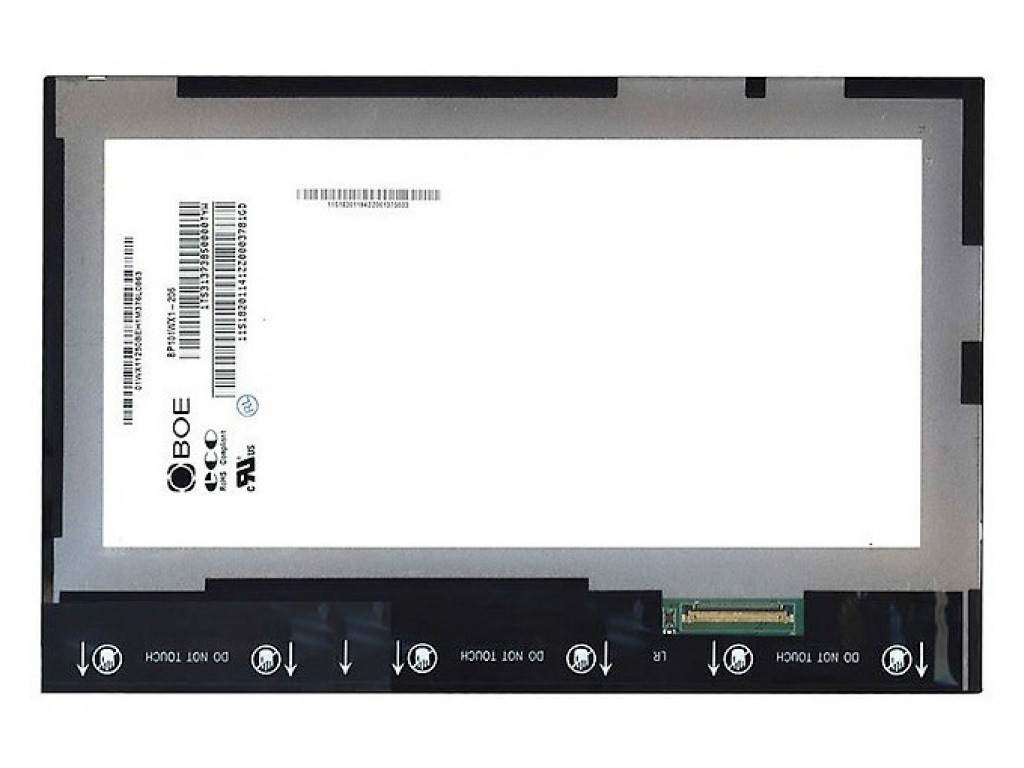

接口特征：

位置

类型

信号类型

背面

端子

LVDS(1 ch,8-bit)

信号接口：

品牌

型号

数量

脚间距

脚即数

脚定义

I-PEX

20455-040E-12

1 pcs

0.5mm

40 pins

LVDS-40P1C8B-025A

京东方液晶模组BP101W X1 - 206背光特征

背光特征：

类型

位置

形状

数量

寿命(小时)

是否可换

WLED

侧入式光源(底部)

-

15K(Min.)

WLED电气：

电流输入

电压输入

功 耗 ?

120.0mA(Typ.)

16.8V(Typ.)

2.0/2.3W(Typ./Max.)

接口特征：

位置

类型

WLED驱动

包含在屏信号接口中

含LED驱动器

驱动电气：

电流输入

电压输入

功耗

3.0/18.0V(Min./Max.)

2.4W(Typ.)

京东方液晶模组BP101WX1-206包装特征

包装类型

片/包装

箱 数 ?

包装长宽高(mm)

毛重(Kgs)

体积(m³)           备注

纸箱

60

1

520×420×260

10.87

0.0568
