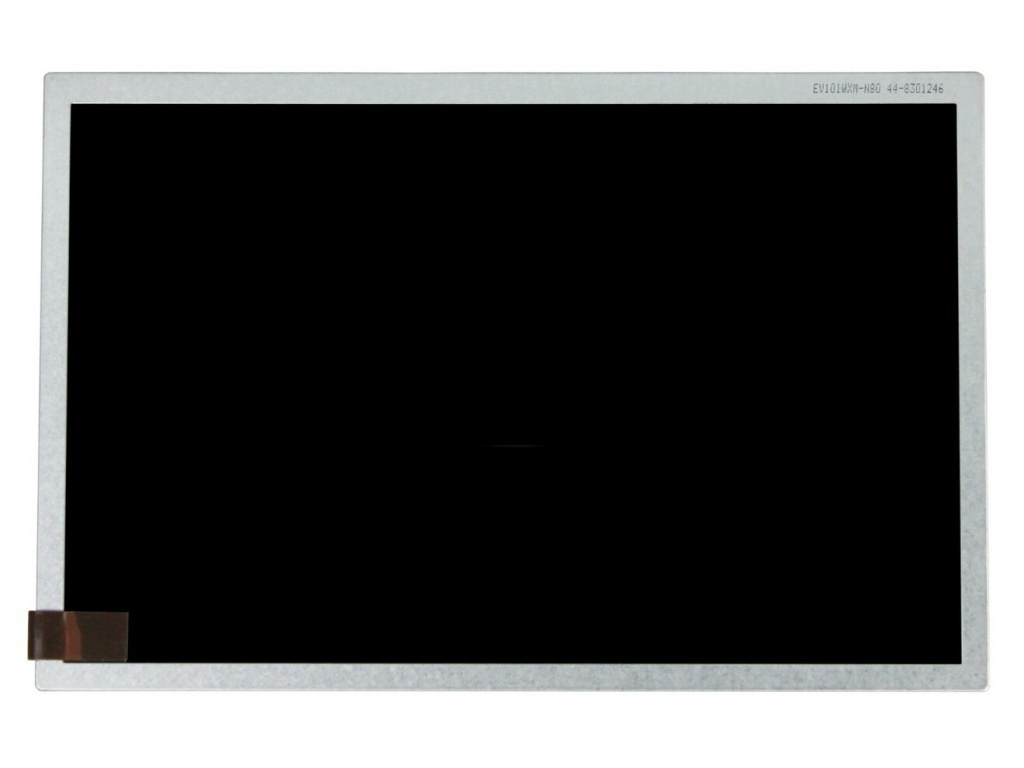

面板品牌

京东方(BOE)

面板型号

EV101WXM-N80

面板尺寸

10.1英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1280(RGB)×800,WXGA,149PPI

像素布局

RGB垂直条状

显示区域

216.96(W)×135.6(H)mm

外观尺寸

233.2(W)×152.9(H)×10.4(D)mm

开口区域

219.4(W)×138.0(H)mm

表面处理

显示亮度

400  cd/m²(Typ.)

对比度

900:1(Typ.)(透射)

推荐视角

全视角

响应时间

30(Typ.)(Tr+Td)ms

可视角度

85/85/85/85(Typ.)(CR≥10)

显示模式

ADS,常黑显示，透射式

支持颜色

16.2M,48%NTSC

光源类型

WLED,30K小时，无驱动

重量

505g(Typ.)

应用产品

帧频率

60Hz

触摸技术

无触摸

接口类型

20 pins LVDS(1 ch,8-bit),端子

电压供应

3.3V(Typ.)

应用环境

工作温度： -20～70℃;存储温度： -30～80℃

京东方液晶模组EV101WXM-N80结构详情

像素特征：

像素数量

1280(RGB)×800,WXGA

点间距

0.0565×0.1695 mm(HxV)

像素布局

RGB垂直条状

像素间距

0.1695×0.1695mm(H×V)[149PPI]

结构尺寸：

显示区域

216.96×135.6mm(H×V)

可视区域

219.4×138.0 mm(H×V)

外观尺寸

233.2×152.9 mm(H×V)

外观厚度

6.7/10.4(Typ.Max.)mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

1:10(H:V)

外观样式

安装孔位：!

Side mounting holes(4-M2)on left,right bezel

其它特征：

重量

505g(Typ.)

表面处理

京东方液晶模组EV101W XM - N80光学详情

基本信息：

面板亮度

400  cd/m²(Typ.)

对比度

900:1(Typ.)(透射)

可视角度

85/85/85/85(Typ.)(CR≥10)

光学模式

ADS,常黑显示，透射式

视角方向

全视角

反应时间

30 (Typ.)(Tr+Td)ms

色彩性能：

白色色度

Wx:0.313;Wy:0.329

显示颜色

16.2M(6-bit+FRC)

色温

6485K

亮度变动

1.54/1.67 (Typ./Max. (9 points)

1931色域：

NTSC比值

48%

sRGB覆盖率

68%

Adobe RGB覆盖率

51%

DCI-P3覆盖率

50%

Rec.2020覆盖率

36%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

京东方液晶模组EV101WXM-N80电子详情

工作频率：

60Hz

翻转扫描：

No

功率消耗：

3.4W (Typ.)

京东方液晶模组EV101WXM-N80背光详情

背光特征：

灯管类型

WLED

数量

灯管寿命

30K(Min.)小时

是否可换

-

灯管形状

-

位置

侧入式光源

灯管电气：

电压输入

12±0.5V

电流输入

220/280mA(Typ./Max.)

功耗

2.6W(Typ.)

接口特征：

类型

端子

位置

灯管驱动

无

接口详情：

品牌

型号

脚间距

脚数

数量

接口定义

6 pins

1 pcs

京东方液晶模组EV101WXM-N80信号详情

信号系统：

LVDS(1ch,8-bit)

信号逻辑电压

信号电气：

电压输入

3.3V(Typ.)

电流输入

250/330mA(Typ./Max.)

功耗

0.8/1.1W (Typ./Max.)

接口特征：

类型

端子

位置

端子详情：

品牌

型号

脚间距

脚数

数量

接口定义

广濑电机

DF19G-20P-1H(56)

1.0 mm

20 pins

1 pcs

京东方液晶模组EV101WXM-N80包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

22

1

500×400×290

N/A

0.0580
