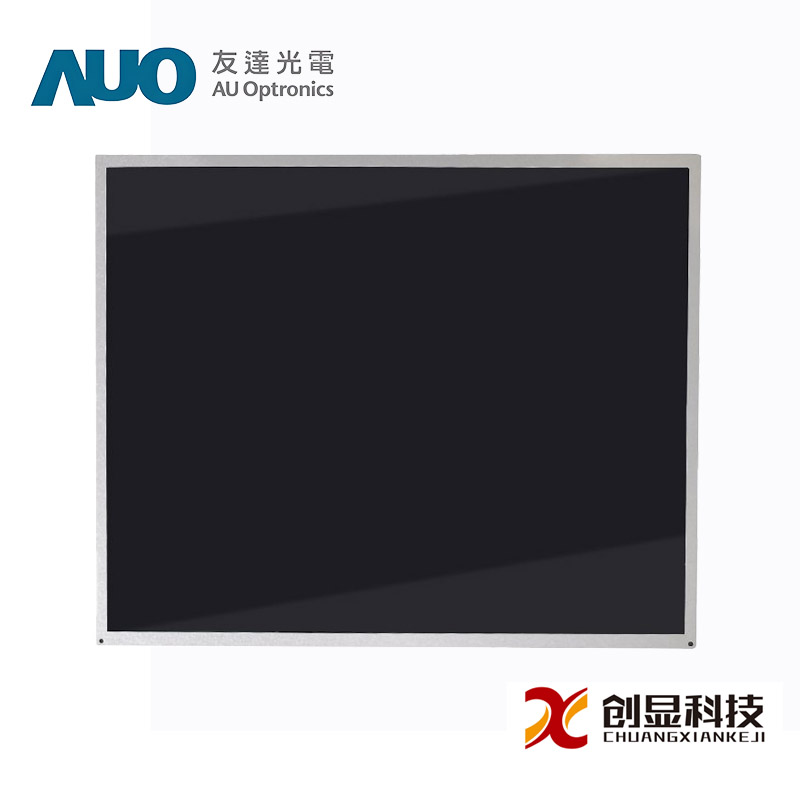

面板品牌

友达(AUO)

面板型号

G084SN03V3

面板尺寸

8.4英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×600,SVGA,119PPI

像素布局

RGB垂直条状

显示区域

170.4(W)×127.8(H)mm

外观尺寸

203(W)×142.5(H)×6.2(D)mm

可视区域

173.8(W)×131.2(H)mm

表面处理

雾面， Hard coating(3H)

面板亮度

250  cd/m²(Typ.)

对比度

600:1(Typ.)(TM)

可视角度

80/80/80/60 (Typ.)(CR≥10)

工作模式

TN,常白显示，透射式

视角方向

反应时间

20/10(Typ.)(Tr/Td)ms

显示颜色

262K/16.2M,45%NTSC

光源类型

3 strings WLED,30K小时，含LED驱动器

工作频率

60Hz

触摸屏

无触摸

面板重量

TBD

面板应用

信号接口

LVDS(1 ch,6/8-bit),20 pins,端子

驱屏电压

3.3V(Typ.)

工作环境

工作： -20～70℃;存储： -20～70℃

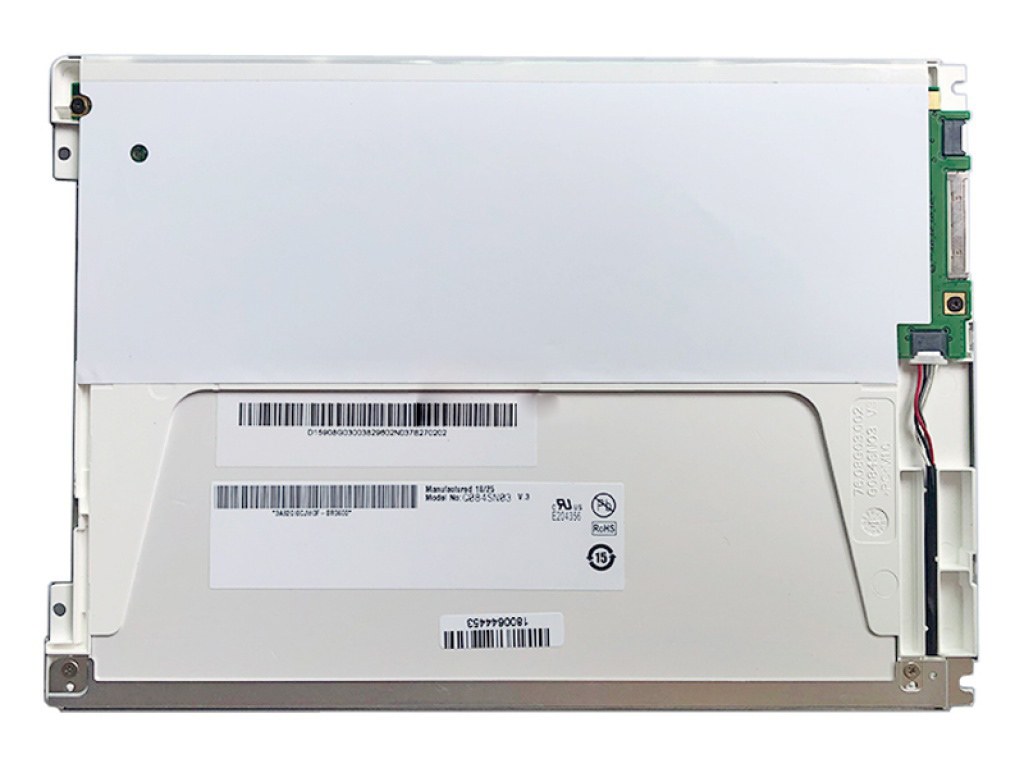

友达液晶模组G084SN03 V3结构详情

像素特征：

像素数量

800(RGB)×600,SVGA

点间距

0.071×0.213 mm(H×V)

像素布局

RGB垂直条状

像素间距

0.213×0.213mm(H×V)[119PPI]

结构尺寸：

显示区域

170.4×127.8 mm(H×V)

可视区域

173.8×131.2 mm(HxV)

外观尺寸

203×142.5 mm(HxV)

外观厚度

5.7±0.5 mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

4:3(H:V)

外观形状

-

安装孔位：

Face mounting holes(2-Φ3.0,2-R1.5)

其它特征：

重量

TBD

表面处理

雾面， Hard coating(3H)

友达液晶模组G084SN03 V3光学详情

基本信息：

面板亮度

250  cd/m²(Typ.)

对比度

600:1(Typ.)(透射)

可视角度

80/80/80/60  (Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

视角方向

-

反应时间

20/10(Typ.)(Tr/Td)(ms)

色彩性能：

白色色度

Wx:0.310;Wy:0.330

显示颜色

262K/16.2M(6-bit/6-bt+FRC)

色温

6638K

亮度变动

1.33(Typ.)(9 points)

1931色域：

NTSC比值

48%

sRGB覆盖率

68%

Adobe RGB覆盖率

51%

DCI-P3覆盖率

50%

Rec.2020覆盖率

36%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

友达液晶模组G084SN03 V3电子详情

工作频率：

60Hz

翻转扫描：

翻转(水平/垂直)

功率消耗：

3.66W(Typ.)

友达液晶模组G084SN03 V3背光详情

背光特征：

灯管类型

WLED

是否可换

Replaceable

灯管寿命

30K(Typ.)小时

数量

3 strings

灯管形状

3 串

位置

侧入式光源(底部)

灯管电气：

电压输入

28.8/32.85V(Typ./Max.)

电流输入

25/26.3mA(Typ./Max.)

功耗

2.16/2.63W(Typ./Max.)

接口特征：

类型

端子

位置

-

灯管驱动

含LED驱动器

接口详情：

品牌

型号

脚间距

脚数

数量

接口定义

恩得利

3808K-F04N-02R

1.25 mm

4 pins

1 pcs

驱动电气：

电压输入

12.0±1.2V

电流输入

230mA (Typ.)

功耗

2.76/2.97W(Typ./Max.)

友达液晶模组G084SN03 V3信号详情

信号系统：

LVDS(1 ch,6/8-bit)

信号逻辑电压

信号电气：

电压输入

3.3V(Typ.)

电流输入

270/330mA(Typ./Max.)

功耗

0.9/1.2W (Typ./Max.)

接口特征：

类型

端子

位置

端子详情：

品牌

型号

脚间距

脚数

数量          接口定义

信盛精工

MSB24013P20

1.0 mm

20 pins

1 pcs         LVDS-20P1C8B-140A

友达液晶模组G084SN03 V3包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

30

1

600×353×210

10.46

0.0445
