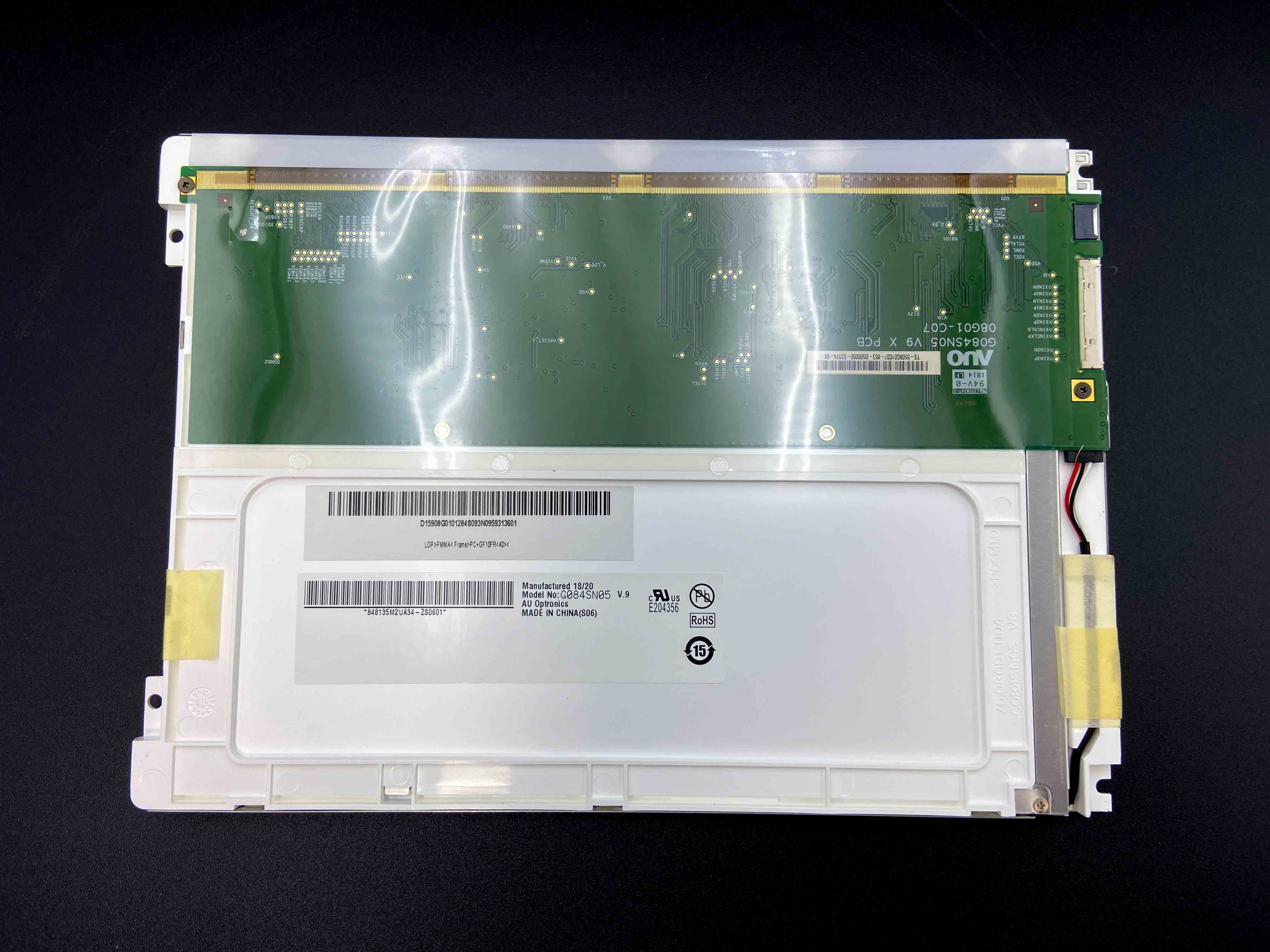

面板品牌 ：友达(AUO) 面板型号 ：G084SN05 V9 面板尺寸 ：8.4英寸 分辨率 ：800(RGB)×600,SVGA,119PPI 可视角度 ：80/80/80/60 (Typ.)(CR≥10) 信号接口 ：LVDS(1ch,6/8-bit),20 pins,端子 对比度 ：600:1(Typ.)(TM) 显示区域 ：170.4(W)×127.8(H)mm 外观尺寸 ：203(W)×142.5(H)×8(D)mm 工作温度： -30～85℃ 生产状态：已停产。
|
面板品牌 |
友达(AUO) |
面板型号 |
G084SN05 V9 |
|
面板尺寸 |
8.4英寸 |
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
分辨率 |
800(RGB)×600,SVGA,119PPI |
像素布局 |
RGB垂直条状 |
|
显示区域 |
170.4(W)×127.8(H)mm |
外观尺寸 |
203(W)×142.5(H)×8(D)mm |
|
可视区域 |
174.15(W)×131.2(H)mm |
表面处理 |
雾面，Hard coating(3H) |
|
面板亮度 |
450 cd/m²(Typ.) |
对比度 |
600:1(Typ.)(TM) |
|
可视角度 |
80/80/80/60 (Typ.)(CR≥10) |
工作模式 |
TN,常白显示，透射式 |
|
视角方向 |
6 o'clock |
反应时间 |
20/10(Typ.)(Tr/Td)ms |
|
显示颜色 |
262K/16.2M,45%NTSC |
光源类型 |
2 strings WLED,50K小时，含LED驱动器 |
|
工作频率 |
60Hz |
触摸屏 |
无触摸 |
|
面板重量 |
250g(Typ.) |
面板应用 |
|
|
信号接口 |
LVDS(1ch,6/8-bit),20 pins,端子 |
|
|
|
驱屏电压 |
3.3V(Typ.) |
||
|
工作环境 |
工作：-30～85℃;存储：-30～85℃ |
||
|
友达液晶模组G084SN05 V9结构详情 |
||||
|
像素特征： |
像素数量 |
800(RGB)×600,SVGA |
点间距 |
0.071×0.213 mm(HxV) |
|
像素布局 |
RGB垂直条状 |
像素间距 |
0.213×0.213 mm(H×V)[119PPI] |
|
|
结构尺寸： |
显示区域 |
170.4×127.8 mm(H×V) |
可视区域 |
174.15×131.2 mm(H×V) |
|
外观尺寸 |
203×142.5 mm(H×V) |
外观厚度 |
8.0(Max.)mm |
|
|
外观特征： |
外观形状 |
平面矩形 |
风景肖像 |
风景模式 |
|
宽高比 |
4:3(H:V) |
外观样式 |
|
|
|
安装孔位： |
Face mounting holes(2-Φ3.0,2-R1.5)on left,right bezel |
|
||
|
其它特征： |
重量 |
250g(Typ.) |
表面处理 |
雾面， Hard coating(3H) |
|
友达液晶模组G084SN05V9光学详情 |
||||
|
基本信息： |
面板亮度 |
450 cd/m²(Typ.) |
对比度 |
600:1(Typ.)(透射) |
|
可视角度 |
80/80/80/60(Typ.)(CR≥10) |
光学模式 |
TN,常白显示，透射式 |
|
|
视角方向 |
6 o'clock |
反应时间 |
20/10(Typ.)(T/Td)ms |
|
|
色彩性能： |
白色色度 |
Wx:0.310;Wy:0.330 |
显示颜色 |
262K/16.2M(6-bit/6-bit+FRC) |
|
色温 |
6638K |
亮度变动 |
1.33/1.43(Typ./Max.)(9 points) |
|
|
1931色域： |
NTSC比值 |
52% |
sRGB覆盖率 |
72% |
|
Adobe RGB覆盖率 |
54% |
DCI-P3覆盖率 |
54% |
|
|
Rec.2020覆盖率 |
39% |
色域说明 |
sRGB(Rec.709,BT.709),Rec.2020(BT.2020) |
|
|
友达液晶模组G084SN05 V9电子详情 |
|
|
工作频率： |
60Hz |
|
翻转扫描： |
翻转(水平/垂直) |
|
功率消耗： |
2.94W(Typ.) |
|
友达液晶模组G084SN05 V9背光详情 |
||||||
|
背光特征： |
灯管类型 |
WLED |
灯管形状 |
2串 |
灯管寿命 |
50K(Min.)小时 |
|
是否可换 |
Replaceable |
数量 |
2 strings |
位置 |
侧入式光源(底部) |
|
|
灯管电气： |
电压输入 |
19.2/21.9V(Typ./Max.) |
|
电流输入 |
50/52.5mA(Typ./Max.) |
|
|
功耗 |
1.92W (Typ.) |
|
||||
|
接口特征： |
类型 |
端子 |
位置 |
|
||
|
灯管驱动 |
含LED驱动器 |
|||||
|
接口详情： |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
|
恩得利 |
3808K-F04N-02R |
1.25 mm |
4 pins |
1 pcs |
|
|
|
驱动电气： |
电压输入 |
10.8/12.0/12.6V(Min./Typ./Max. |
电流输入 |
0.17A(Typ.) |
||
|
功耗 |
2.04/2.14W(Typ./Max.) |
|||||
|
友达液晶模组G084SN05 V9信号详情 |
||||||
|
信号系统： |
LVDS(1 ch,6/8-bit) |
信号逻辑电压 |
|
|||
|
信号电气： |
电压输入 |
3.3V(Typ.) |
电流输入 |
270/330mA(Typ./Max.) |
||
|
功耗 |
0.9/1.2W(Typ./Max.) |
|
|
|||
|
接口特征： |
类型 |
端子 |
位置 |
- |
||
|
端子详情： |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义( |
|
广濑电机 |
DF19LA-20P-1H |
1.0 mm |
20 pins |
1 pcs |
LVDS-20P1C8B-140A |
|
|
友达液晶模组G084SN05 V9包装详情 |
||||||
|
包装类型 |
片/包装 |
箱数 |
包装长宽高(mm) |
毛重(Kgs) |
体积(m³) |
备注 |
|
纸箱 |
30 |
1 |
405×328×301 |
12.00 |
0.0400 |
|
