面板品牌

友达(AUO)

面板型号

A080XTN01.4

面板尺寸

8.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×768,XGA,160PPI

像素布局

RGB垂直条状

显示区域

162.048(W)×121.536(H)mm

外观尺寸

183(W)×141(H)×3.6(D)mm

可视区域

164.65(W)×124.14(H)mm

表面处理

雾面，Hard coating(3H)

面板亮度

250  cd/m²(Typ.)

对比度

700:1(Typ.)(TM)

可视角度

70/70/60/65(Typ.)(CR≥10)

工作模式

TN,常白显示，透射式

视角方向

反应时间

3/6(Typ.)(Tr/Td)ms

显示颜色

16.7M,50%NTSC

光源类型

359P WLED,15K小时，不含驱动

工作频率

60Hz

触摸屏

无触摸

面板重量

179g(Typ.)

面板应用

信号接口

LVDS(1ch,8-bit),40 pins,FPC

驱屏电压

3.3/115/20/-7V(Typ.)(VDD/AVDD/VGH/VGL)

工作环境

工作：-10～60℃;存储：-20～70℃

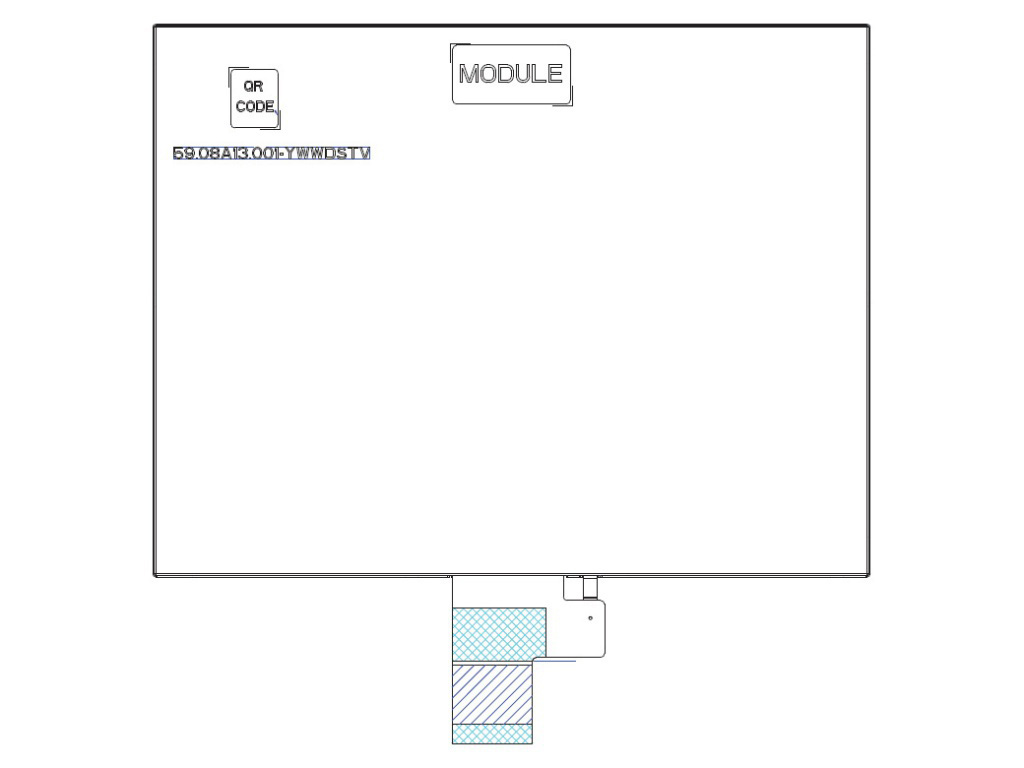

友达液晶模组A080X TN01 . 4结构详情

像素特征：

分辨率

1024(RGB)×768,XGA

像素配置

RGB垂直条状

点间距(W×H)

0.05275×0.15825 mm

像素间距(W×H)

0.15825×0.15825 mm [160PPI]

物理尺寸：

显示尺寸

162.048(W)×121.536(H)mm

外观尺寸

183(W)×141(H)mm

可视尺寸

164.65(W)×124.14(H)mm

外观厚度

3.4(Typ.)mm

外观特征：

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

4:3

外观样式

其它细节：

重量

179g(Typ.)

表面处理

雾面， Hard coating(3H)

友达液晶模组A080X TN01 . 4光学详情

基础信息：

亮度(cd/m²)

250(Typ.)

对比度

700:1(Typ.)(透射)

最佳角度

-

响应速度

3/6(Typ.)(Tr/Td)ms

可视角度

70/70/60/65(Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

色彩性能：

色度

Wx:0.308;Wy:0.327

颜色数量

16.7M(8-bit)

色温

6778K

白场变动

1.33/1.43(Typ./Max.)(9 points)

1931色域：

NTSC比值

50%

sRGB覆盖率

69%

Adobe RGB要盖率

52%

DCI-P3覆盖率

52%

Rec.2020覆盖率

37%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

友达液晶模组A080X TN01 . 4电子详情

刷新频率：

60Hz

翻转扫描：

翻转(水平/垂直)

友达液晶模组A080X TN01 . 4信号详情

信号电气：

输入电流

46/29/0.6/0.8mA(Typ.)(IDD/AIDD/IGH/IGL)

输入电压

3.3/11.5/20/-7V(Typ.)(VDD/AVDD/VGH/VGL)

功率消耗

605mW(Max.)

信号接口

LVDS(1 ch,8-bit)

接口特征：

位置

类型

FPC

信号详情：

品牌

型号

脚距

脚数

数量

脚 定 义

0.5mm

40 pins

1 pcs

友达液晶模组A080XTN01.4发光详情

灯管特征：

灯管类型

WLED

数量

3S9P

位置

侧入式光源

可换性

-

灯管形状

阵列

灯管寿命

15K(Min.)小时

灯管电气：

输入电压

9.9V(Typ.)

输入电流

180mA(Typ.)

功率消耗

1.78W(Typ.)

接口特征：

位置

-

类型

包含在屏信号接口中

灯管驱动：

无
