面板品牌

友达(AUO)

面板型号

G070VAN01.0

面板尺寸

7.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800×480(RGB),WVGA,133PPI

像素布局

RGB水平条状

显示区域

152.4(W)×91.44(H)mm

外观尺寸

166.6(W)×107(H)×10(D)mm

可视尺寸

154.2×93.24mm(H×V)

表面处理

雾面

亮度(cd/m²)

480(Typ.)

对比度

1300:1(Typ.)[透射]

最佳角度

全视角

光学模式

AHVA,常黑显示，透射式

可视角度

89/89/89/89(Typ.)(CR≥10)

响应速度

11/19(Max.)(Tr/Td)ms

颜色数量

262K/16.7M,70%NTSC

背光类型

7S2P WLED,50K小时，无驱动

屏幕重量

175±10%g

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

LVDS(1 ch,6/8-bit),端子，30 pins

供应电压

3.3V(Typ.)

最大额定      存储温度： -30～80℃工作温度： -30～80℃

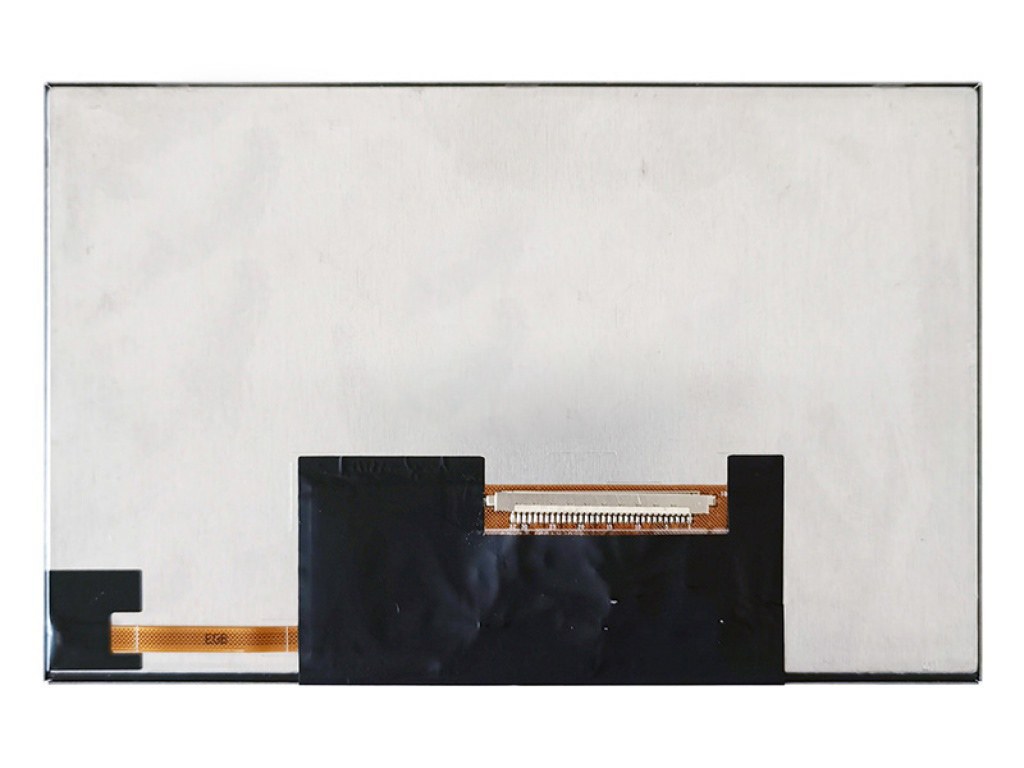

友达液晶模组G070VAN01.0结构详情

像素特征：

分辨率

800×480(RGB),WVGA

像素配置

RGB水平条状

点间距(W×H)

0.1905×0.0635 mm

像素间距(W×H)

0.1905×0.1905 mm [133PPI]

结构尺寸：

显示尺寸

152.4(W)×91.44(H)mm

外观尺寸

166.6(W)×107(H)mm

可视尺寸

154.2(W)×93.24(H)mm

外观厚度

7.0/10.0(Typ./Max.)mm

外观特征：

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

15:9

外观形状

其它详情：

重量

175±10%g

表面处理

雾面

友达液晶模组G070VAN01 . 0光学详情

基本信息：

亮度(cd/m²)

480(Typ.)

对比度

1300:1(Typ.)(透射)

最佳角度

全视角

响应速度

11/19(Max.)(T/Td)(ms)

可视角度

89/89/89/89(Typ.)(CR≥10)

光学模式

AHVA,常黑显示，透射式

色彩性能：

色度

Wx:0.307;Wy:0.321

颜色数量

262K/16.7M(6-bit/6-bt+Hi-FRC)

色温

6904K

白场变动

1.25(Typ.)(9 points)?

1931色域：

NTSC比值

73%

sRGB覆盖率

98%

Adobe RGB覆盖率

75%

DCI-P3覆盖率

76%

Rec.2020覆盖率

55%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

友达液晶模组G070VAN01.0电子详情

刷新频率：

60Hz

翻转扫描：

No

功率总耗：

2.978W(Max.)

友达液晶模组G070VAN01.0信号详情

信号电气：

输入电流

0.14/0.20A(Typ./Max.)

输入电压

3.3V(Typ.)

功耗

-

信号接口

LVDS(1 ch,6/8-bit)

接口特征：

位置

类型

端子

信号接口：

品牌

型号

数量

脚间距

脚数

脚定义

庆良

093G30-00001A-M4

1 pcs

1.0 mm

30 pins

友达液晶模组G070VAN01.0发光详情

灯管特征：

灯管类型

WLED

背光可换性

位置

侧入式光源

数量②

7S2P

灯管形状

阵列

寿命

50K(Min.)小时

灯管电气：

输入电流

92mA(Typ.)

输入电压

22.4/25.2V(Typ./Max.)

功耗

2.06W (Typ.)②

接口特征：

位置

类型

包含在屏信号接口中

背光驱动：

无

友达液晶模组G070VAN01.0包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

40

1

520×340×250

9.70

0.0442
