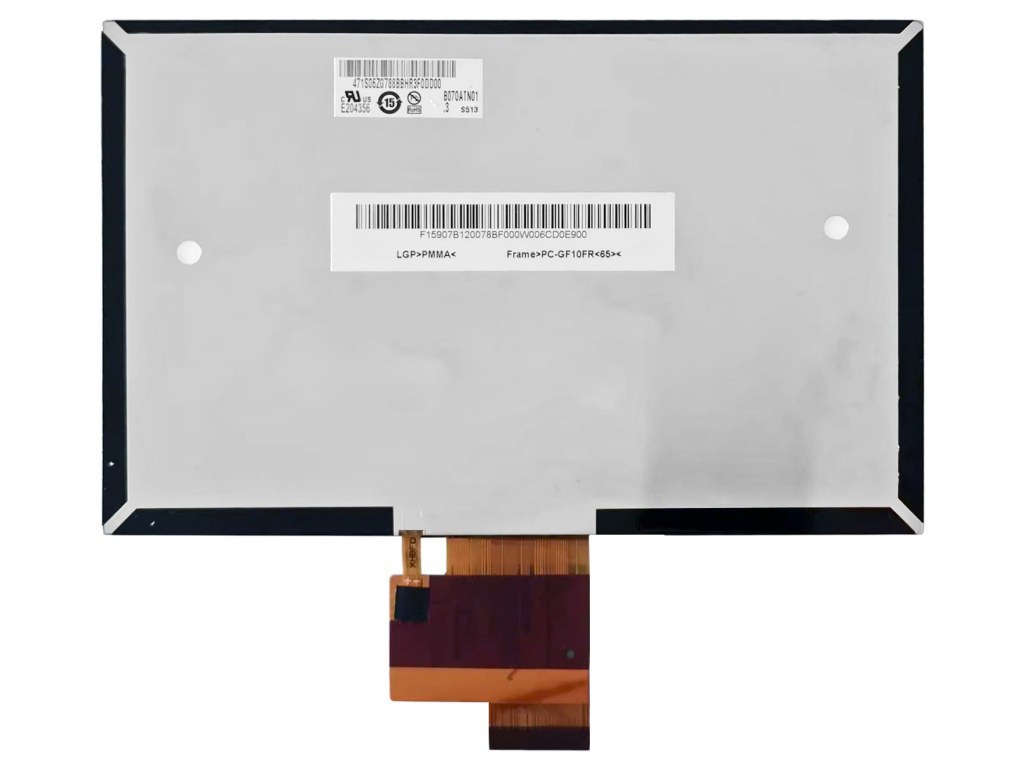

面板品牌

友达(AUO)

面板型号

B070ATN01.3

面板尺寸

7.0英寸

面板类型

a-Si TFT-LCD,液品模组

分辨率

1024(RGB)×600,WSVGA,169PPI

像素布局

RGB垂直条状

显示区域

153.6(W)×90(H)mm

外观尺寸

167.25(W)×104.65(H)×2.9(D)mn

可视尺寸

表面处理

雾面， Hard coating(3H)

面板亮度

350  cd/m²(Typ.)

对比度

700:1(Typ.)(透射)

可视角度

75/75/70/75(Typ.)(CR≥10)

工作模式

TN,常白显示，透射式

视角方向

6 o'clock

反应时间

16(Typ.)(Tr+Td)ms

显示颜色

262K/16.2M,50%NTSC

灯管类型

WLED,30K小时，无驱动

工作频率

60Hz

触摸屏

无触摸

重量

110g(Max.)

面板应用

信号接口

LVDS(1 ch,6/8-bit),40 pins,FPC

驱屏电压

3.3V(Typ.)

工作环境

工作温度： -10～60℃;存储温度： -30～70℃

友达液晶模组B070ATN01 . 3结构详情

像素特征：

像素数量

1024(RGB)×600,WSVGA

点间距

0.050×0.150 mm(HxV)

像素布局

RGB垂直条状

像素间距

0.150×0.150 mm(H×V)[169PPI]

结构尺寸：

显示区域

153.6×90 mm(H×V)

可视区域

外观尺寸

167.25×104.65mm(H×V)

外观厚度

2.9(Max.)mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

17:10(H:V)

外观样式

-

安装孔位：

Without

其它特征：

重量

110g(Max.)

表面处理

雾面， Hard coating(3H)

友达液晶模组B070ATN01 . 3光学详情

基本信息：

面板亮度

350  cd/m²(Typ.)

对比度

700:1(Typ.)(透射)

可视角度

75/75/70/75(Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

视角方向

6 o'clock

反应时间

16(Typ.)(Tr+Td)ms

色彩性能：

白色色度

Wx:0.313;Wy:0.329

显示颜色

262K/16.2M(6-bit/6-bit+FRC)

色温

6485K

亮度变动

1.33/1.43(Typ./Max.)(5 points)②

1931色域：

NTSC比值

51%

sRGB覆盖率

72%

Adobe RGB覆盖率

54%

DCI-P3覆盖率

53%

Rec.2020覆盖率

38%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

友达液晶模组B070ATN01.3电子详情

工作频率：

60Hz

翻转扫描：

翻转(水平/垂直)

功率消耗：

1.75W(Max.)

友达液晶模组B070AT N01 . 3背光详情

背光特征：

灯管类型

WLED

数量

灯管寿命

30K (Typ.)小时

是否可换

-

灯管形状

-

位置

侧入式光源

灯管电气：

电压输入

8.55/9.3V(Typ./Max.)

电流输入

功耗

0.86/0.93W (Typ./Max.)

接口特征：

类型

包含在屏信号接口中

位置

灯管驱动

无

友达液晶模组B070ATN01.3信号详情

信号系统：

LVDS(1ch,6/8-bit)

信号逻辑电压

信号电气：

电压输入

3.3V(Typ.)

电流输入

170/200mA(Typ./Max.)

功耗

0.82W(Max.)

接口特征：

类型

FPC

位置

-

FPC详情：

品牌

型号

脚间距

脚数

数量

接口定义

0.5 mm

40 pins

1 pcs

友达液晶模组B070ATN01 . 3包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

72

1

593×382×225

11.00

0.0510
