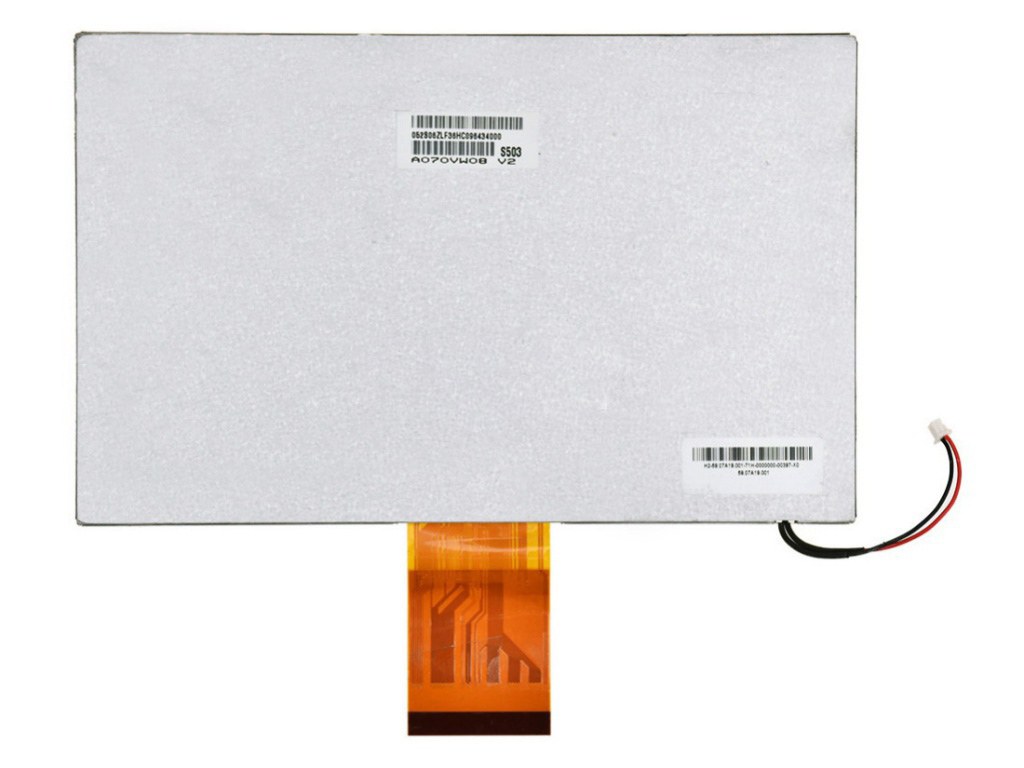

面板品牌

友达(AUO)

面板型号

A070VW08 V2

面板尺寸

7.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800×480(RGB),WVGA,133PPI

像素布局

RGB水平条状

显示区域

152.4(W)×91.44(H)mm

外观尺寸

165(W)×104(H)×5.4(D)mm

可视尺寸

154.40(W)×93.44(H)mm

表面处理

雾面， Hard coating(3H)

亮度(cd/m²)

500  (Typ.)

对比度

500:1(Typ.)[透射]

最佳角度

6 o'clock

光学模式

TN,常白显示，透射式

可视角度

65/65/50/60 (Typ.)(CR≥10)

响应速度

12/18(Typ.)(T/Td)ms

颜色数量

16.7M,50%NTSC

背光类型

3S11P WLED,10K小时，无驱动

屏幕重量

160g

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

TL(1ch,8-bit)+SPI,FPC,60 pins

供应电压

3.3/5/-5/14/-14V(Typ. (VCC/VDPA/VDNA/VGH/VGL)

最大额定

存储温度： -30～80℃工作温度： -20～70℃

友达液晶模组A070VW08 V2结构详情

像素特征：

解析度

800×480(RGB),WVGA

点间距(mm)

0.1905×0.0635(H×V)

像素排列

RGB水平条状

像素间距(mm)

0.1905×0.1905(H×V[133PPI]

结构尺寸：

显示区域(mm)

152.4(H)×91.44(V)

开口区域(mm)

154.40(H)×93.44(V)

外观尺寸(mm)

165(H)×104(V)

外观厚度(mm)

5.1±0.3

外观特征：

物理形状

平面矩形

外观样式

宽高比

15:9(H:V)

风景肖像

风景模式

安装方式：

Without

其它参数：

重量

160g

表面处理

雾面， Hard coating(3H)

友达液晶模组A070VW08 V2光学详情

基础信息：

显示亮度

500  cd/m²(Typ.)

对比度

500:1(Typ.)(透射)

可视角度

65/65/50/60(Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

推荐视角

6 o'clock

响应时间(ms)

12/18(Typ.)(Tr/Td)

色彩性能：

白色坐标

Wx:0.310;Wy:0.330

支持颜色

16.7M(6-bit+Hi-FRC)

色温

6638K

亮度均匀性

1.33/1.43(Typ./Max.)(9 points)

1931色域：

NTSC比值

50%

sRGB覆盖率

70%

Adobe RGB要盖率

52%

DCI-P3覆盖率

52%

Rec.2020覆盖率

37%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

友达液晶模组A070VW08 V2电子详情

帧频率：

60Hz

翻转扫描：

翻转(水平/垂直)

功率总耗：

2.30W(Typ.)

时序控制(T-CON):

Embedded T-CON

友达液晶模组A070VW08 V2信号详情

信号电气：

电压供应

3.3/5/-5/14/-14V(Typ.)(VCC/VDPA/VDNA/VGH/VGL)

电流供应

6.23/5.42/-5.44/3.88/-3.94mA(Typ.)

功率消耗

0.19W

信号类型：

TL(1 ch,8-bit)+SPI

逻辑电压

GND≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC

接口特征：

位置

类型

FPC

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

0.5 mm

60 pins

1 pcs

友达液晶模组A070VW08 V2光源详情

光源特征：

光源类型

WLED

数量

3S11P

光源寿命

10K(Min.)小时

是否可换

形状

阵列

光源位置

侧入式光源(底部)

灯管电气：

电压供应

8.5/9.6/10.5V(Min./Typ./Max.)

电流供应

220mA (Typ.)

功率消耗

1.848/2.112/2.31W(Min./Typ./Max.)

接口特征：

位置

-

类型

端子

接口详情：

品牌

型号

脚距

脚即数

数量

脚定义

恩得利

H201K-P02N-02B

1.25mm

2 pins

1 pcs

BLE-2PINS-AC

光源驱动：

无

友达液晶模组A070VW08 V2包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

40

1

520×340×250

N/A

0.0442
