面板品牌

友达(AUO)

面板型号

A070VTN06.4

面板尺寸

7.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×480,WVGA,134PPI

像素布局

RGB垂直条状

显示区域

154.08(W)×85.92(H)mm

外观尺寸

164.9(W)×100(H)×5.9(D)mm

开口尺寸

157.1(W)×90.92(H)mm

表面处理

雾面， Hard coating(3H)

面板亮度

500  cd/m²(Typ.)

对比度

500:1(Typ.)(TM)

可视角度

75/75/55/65(Typ.)(CR≥10)

工作模式

TN,常白显示，透射式

视角方向

6 o'clock

反应时间

25(Typ.)(Tr+Td)

显示颜色

262K/16.7M,50%NTSC

光源类型

3S3P WLED,50K小时，不含驱动

工作频率

60Hz

触摸屏

无触摸

面板重量

150±15g

面板应用

信号接口

Parallel RGB(1 ch,6/8-bit),50 pins,FPC

驱屏电压

3.3/10.4/16/-7V(Typ.)(DVDD/AVDD/VGH/VGL)

工作环境

工作： -30～80℃;存储： -30～80℃

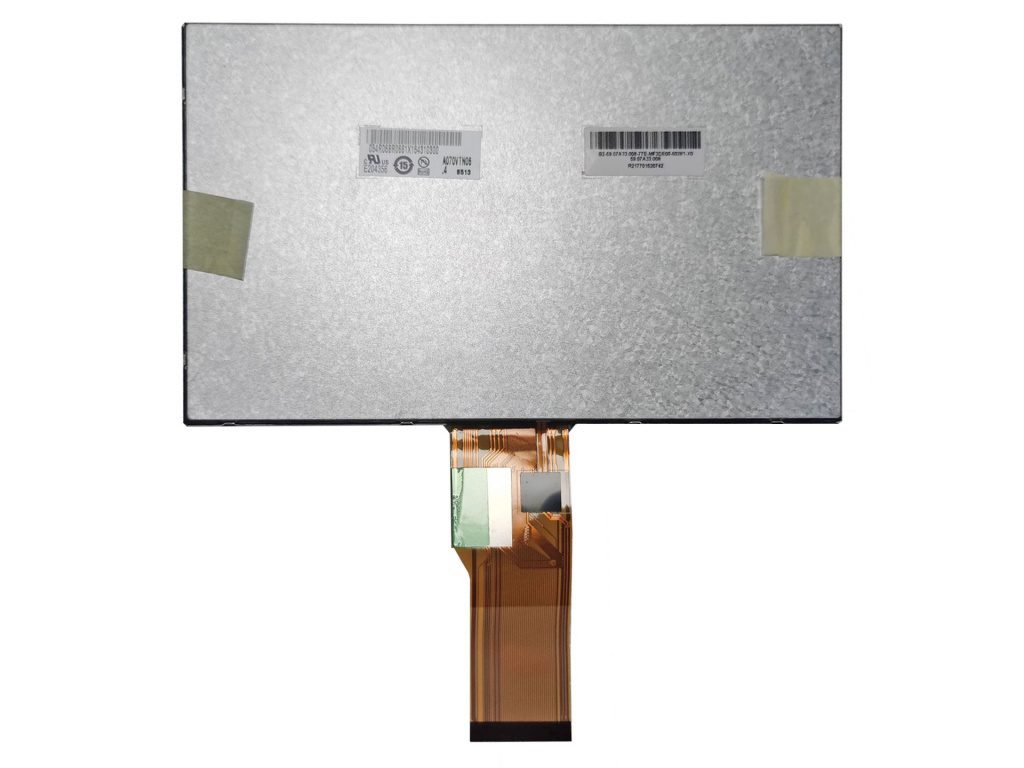

友达液晶模组A070V TN06 . 4结构详情

像素特征：

解析度

800(RGB)×480,WVGA

点间距(mm)

0.0642×0.1790(H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.1926×0.1790(H×V)[134PPI]

结构尺寸：

显示区域(mm)

154.08(H)×85.92(V)

开口区域(mm)

157.1(H)×90.92(V)

外观尺寸(mm)

164.9(H)×100(V)

外观厚度(mm)

5.7±0.2

外观特征：

物理形状

平面矩形

外观样式

-

宽高比

16:9(H:V)

风景肖像

风景模式

安装方式：

Without

其它参数：

重量

150±15g

表面处理

雾面， Hard coating(3H)

友达液晶模组A070V TN06 . 4光学详情

基础信息：

显示亮度

500  cd/m²(Typ.)

对比度

500:1(Typ.)(透射)

可视角度

75/75/55/65(Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

推荐视角

6 o'clock

响应时间(ms)

25(Typ. (Tr+Td)

色彩性能：

白色坐标

Wx:0.310;Wy:0.330

支持颜色

262K/16.7M(6-bit/6-bt+Dithering)

色温

6638K

亮度均匀性

1.33/1.43(Typ./Max.)(9 points)

193色域：

NTSC比值

54%

sRGB覆盖率

75%

Adobe RGB覆盖率

56%

DCI-P3覆盖率

56%

Rec.2020覆盖率

40%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

友达液晶模组A070VTN06.4电子详情

帧频率：

60Hz

翻转扫描：

翻转(水平/垂直)

功率总耗：

1.86W(Max.)

时序控制(T-CON):

Embedded T-CON

友达液晶模组A070VTN06.4信号详情

信号电气：

电压供应

3.3/10.4/16/-7V(Typ.)(DVDD/AVDD/VGH/VGL)

电流供应

9.8/13.1/0.2/0.2mA (Typ.)(DIDD/AIDD/IGH/IGL)

信号类型：

Parallel RGB(1ch,6/8-bit)

逻辑电压

O≤VIL≤0.3DVDD;0.7DVDD≤VIH≤DVDD

接口特征：

位置

类型

FPC

接口详情：

品牌

型号

脚距

脚数

数量            脚定义

0.5 mm

50 pins

1 pcs

友达液晶模组A070VTN06.4光源详情

光源特征：

光源类型

WLED

数量

353P

光源寿命

50K(Min)小时

是否可换

-

形状

阵列

光源位置

侧入式光源

灯管电气：

电压供应

9.3/10.2V(Typ./Max.)

电流供应

54mA (Typ.)

功率消耗

1.66W(Max.)

接口特征：

位置

-

类型

包含在屏信号接口中

光源驱动：

无

友达液晶模组A070VTN06.4包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

56

1

520×340×250

10.40

0.0442

空运卡板

1680

30

1070×1070×1385

N/A

1.5857
