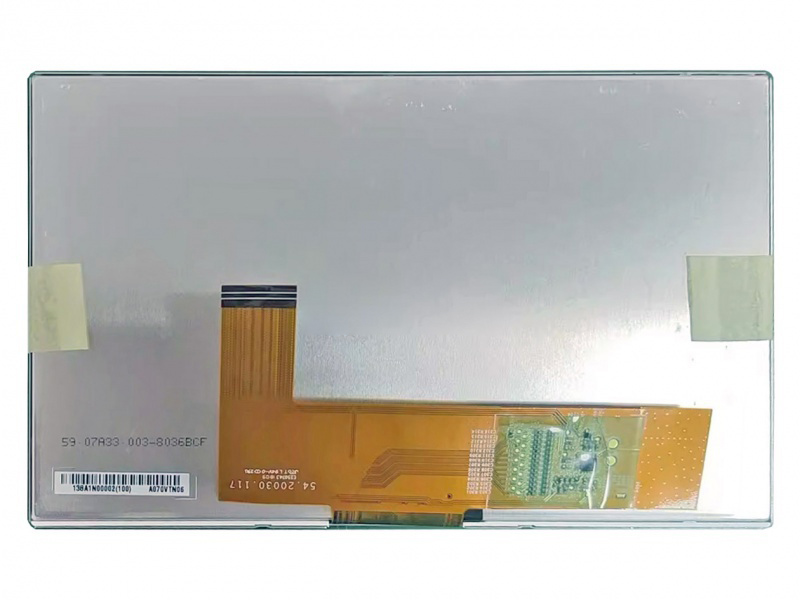

面板品牌

友达(AUO)

面板型号

A070VTN06.1

面板尺寸

7.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×480,WVGA,134PPI

像素布局

RGB垂直条状

显示区域

154.08(W)×85.92(H)mm

外观尺寸

166.43(W)×102.2(H)×6.6(D)mm

面板亮度

1250   cd/m²(Min.)

对比度

500:1(Typ.)(TM)

可视角度

60/60/40/60 (Typ.)(CR≥10)

工作模式

TN,常白显示，透射式

视角方向

6 o'clock

反应时间

25(Typ.)Tr+Td)

显示颜色

65K

光源类型

9S3P WLED,10K小时，不含驱动

工作频率

60Hz

触摸屏

无触摸

面板重量

TBD

面板应用

信号接口

Parallel RGB(1ch,4-bit),51 pins,FPC

驱屏电压

3.3/11/16/-7V(Typ.)(DVDD/AVDD/VGH/VGL)

工作环境

工作： -20～70℃;存储： -30～80℃

友达液晶模组A070V TN06 . 1结构特征

屏幕尺寸：

7.0时

像素特征：

分辨率

像素配置

点间距(W×H)

像素间距(W×H)

800(RGB)×480,WVGA

RGB垂直条状

0.0642×0.1790 mm

0.1926×0.1790 mm [134PPI]

结构尺寸：

显示尺寸(W×H)

可视尺寸(W×H)

外观尺寸(W×H)

外观厚度

154.08×85.92 mm

157.29×90.91 mm

166.43×102.2 mm

6.3±0.3 mm

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

16:9(W:H)

风景模式

-

安装方式：

Without

其它特征：

表面防护

重量

表面处理

TBD

友达液晶模组A070V TN06 . 1光学特征

基本信息：

亮度(cd/m²)

光学模式

对比度

1250(Min.)

TN,常白显示，透射式

500:1(Typ.)(透射)

可视角度(L/R/U/D)

最佳角度

响应速度

60/60/40/60 (Typ.)(CR≥10)

6 o'clock

25(Typ.)(Tr+Td)(ms)

色彩性能：

色温

颜色数量

白场色度

6638K

65K

Wx:0.310;Wy:0.330

白场变动：

1.25/1.43(Typ./Max.)(9 points)

显示性能：

3D技术

阳光下可视性

反射率

是

友达液晶模组A070VTN06.1电子特征

刷新频率：

60Hz

翻转扫描：

翻转(水平/垂直)

时序控制(T-CON):

Embedded T-CON

友达液晶模组A070V TN06 . 1信号特征

信号电气：

电流输入

电压输入

功耗

10.5/16/0.2/0.2mA(Typ.)(DIDD/AIDD/IGH/IGL)

3.3/11/16/-7V(Typ.)(DVDD/AVDD/VGH/VGL)

信号逻辑电压：

O≤VIL≤0.3DVDD;0.7DVDD≤VIH≤DVDD

接口特征：

位置

类型

信号类型

FPC

Parallel RGB(1 ch,4-bit)

信号接口：

品牌

型号

数量

脚间距

脚数

脚定义

1 pcs

0.3 mm

51 pins

友达液晶模组A070V TN06 . 1背光特征

背光特征：

类型

位置

形状

数 量

寿命(小时)

是否可换

WLED

侧入式光源

3 串

9S3P

10K(Min.)

WLED电气：

电流输入

电压输入

功 耗

195mA  (Typ.)

26.55/29.7V(Typ./Max.)

接口特征：

位置

类型

WLED驱动

包含在屏信号接口中

无

友达液晶模组A070VTN06.1包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

  体积(m³)

备注

纸箱

56

1

N/A

11.29

  N/A
