面板品牌 ：友达(AUO) 面板型号 ：G070VW01 V012 面板尺寸 ：7.0英寸 分辨率 ：800(RGB)×480,WVGA,133PPI 可视角度 ：89/89/89/89(Typ.)(CR≥10)② 信号接口 ：LVDS(1 ch,6/8-bit),20 pins,端子 对比度 ：1000:1(Typ.)(TM) 显示区域 ：152.4(W)×91.44(H)mm 外观尺寸 ：170(W)×111(H)×8(D)mm 工作温度： -30～85℃ 生产状态：量产中。
|
面板品牌 |
友达(AUO) |
面板型号 |
G070VW01 V012 |
|
面板尺寸 |
7.0英寸 |
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
分辨率 |
800(RGB)×480,WVGA,133PPI |
像素布局 |
RGB垂直条状 |
|
显示区域 |
152.4(W)×91.44(H)mm |
外观尺寸 |
170(W)×111(H)×8(D)mm |
|
可视区域 |
155.2(W)×94.24(H)mm |
表面处理 |
雾面，Hard coating(3H) |
|
面板亮度 |
400 cd/m²(Typ.) |
对比度 |
1000:1(Typ.)(TM) |
|
可视角度 |
89/89/89/89(Typ.)(CR≥10)② |
工作模式 |
AHVA,常黑显示，透射式 |
|
视角方向 |
全视角 |
反应时间 |
25(Typ.)(Tr+Td)ms |
|
显示颜色 |
262K/16.2M,60%NTSC |
光源类型 |
WLED,50K小时，含LED驱动器 |
|
工作频率 |
60Hz |
触摸屏 |
无触摸 |
|
面板重量 |
157g(Max.) |
面板应用 |
|
|
信号接口 |
LVDS(1 ch,6/8-bit),20 pins,端子 |
||
|
驱屏电压 |
3.3V(Typ.) |
||
|
工作环境 |
工作：-30～85℃;存储：-30～85℃ |
||
|
友达液晶模组G070Vw01V012结构详情 |
||||
|
像素特征： |
分辨率 |
800(RGB)×480,WVGA |
像素配置 |
RGB垂直条状 |
|
点间距(W×H) |
0.0635×0.1905 mm |
像素间距(W×H) |
0.1905×0.1905 mm [133PPI] |
|
|
结构尺寸： |
显示尺寸 |
152.4(W)×91.44(H)mm |
外观尺寸 |
170(W)×111(H)mm |
|
可视尺寸 |
155.2(W)×94.24(H)mm |
外观厚度 |
7.5±0.5mm |
|
|
外观特征： |
物理形状 |
平面矩形 |
风景肖像 |
风景模式 |
|
宽高比(W:H) |
15:9 |
外观形状 |
- |
|
|
安装方式： |
Without |
|||
|
其它详情： |
重量 |
157g(Max.) |
表面处理 |
雾面，Hard coating(3H) |
|
友达液晶模组G070Vw01 V012光学详情 |
||||
|
基本信息： |
亮度(cd/m²) |
400(Typ.) |
对比度 |
1000:1(Typ.)(透射) |
|
最佳角度 |
全视角 |
响应速度 |
25(Typ. (Tr+Td)(ms) |
|
|
可视角度 |
89/89/89/89(Typ.)(CR≥10) |
光学模式 |
AHVA,常黑显示，透射式 |
|
|
色彩性能： |
色度 |
Wx:0.310;Wy:0.330 |
颜色数量 |
262K/16.2M(6-bit/6-bit+FRC) |
|
色温 |
6638K |
白场变动 |
1.30(Max.)(5 points) |
|
|
1931色域： |
NTSC比值 |
63% |
sRGB覆盖率 |
85% |
|
Adobe RGB覆盖率 |
65% |
DCI-P3覆盖率 |
65% |
|
|
Rec.2020覆盖率 |
47% |
色域说明 |
sRGB(Rec.709,BT.709),Rec.2020(BT.2020) |
|
|
友达液晶模组G070Vw01V012电子详情 |
|
|
刷新频率： |
60Hz |
|
翻转扫描： |
翻转(水平/垂直) |
|
功率总耗： |
2.6W(Typ.) |
|
友达液晶模组G070Vw01V012信号详情 |
||||||
|
信号电气： |
输入电流 |
230/250mA(Typ./Max.) |
输入电压 |
3.3V(Typ.) |
||
|
功耗 |
0.76/0.9W (Typ./Max.) |
信号接口 |
LVDS(1 ch,6/8-bit) |
|||
|
接口特征： |
位置 |
|
类型 |
端子 |
||
|

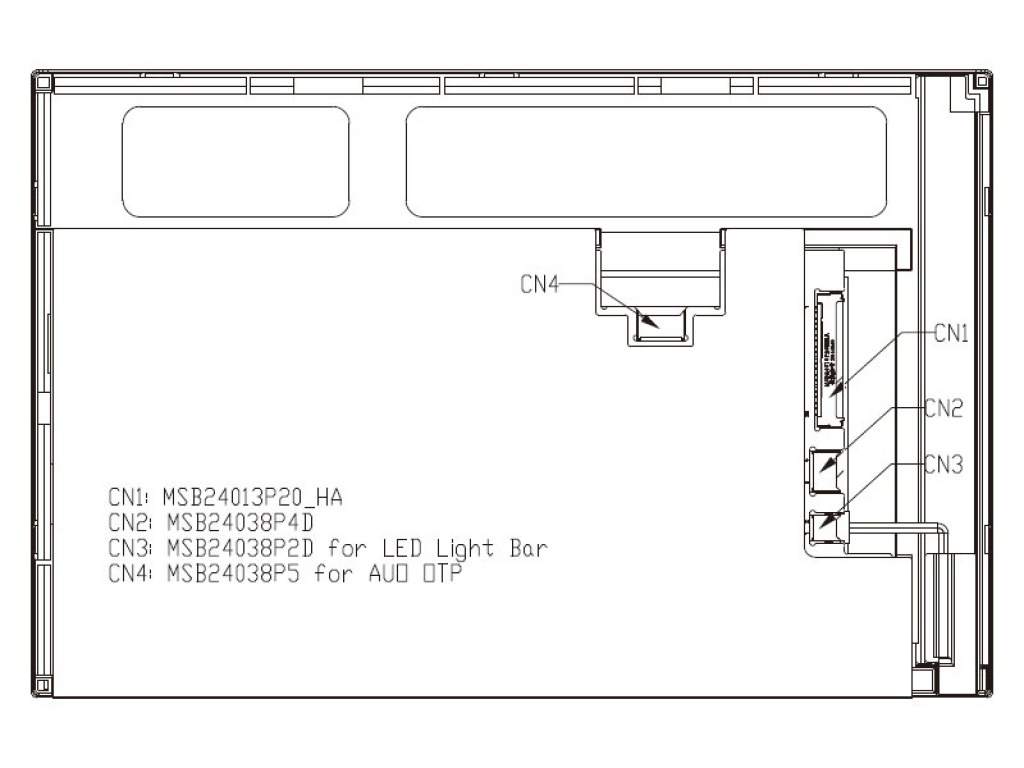

信号接口： |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
脚定义 |
|
信盛精工 |
MSB24013P20HA |
1 pcs |
1.0 mm |
20 pins |
LVDS-20P1C8B-140A |
|
|
友达液晶模组G070Vw01 V012发光详情 |
||||||||
|
灯管特征： |
灯管类型 |
WLED |
背光可换性 |
No |
位置 |
侧入式光源 |
||
|
数量 |
- |
灯管形状 |
1 串 |
寿命 |
50K(Min.)小时 |
|||
|
灯管电气： |
输入电流 |
50mA(Typ.) |
输入电压 |
30/33V(Typ./Max.) |
||||
|
功耗 |
1.5W(Typ.) |
|
||||||
|
接口特征： |
位置 |
|
类型 |
端子 |
|
|||
|
接口详情： |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
脚定义 |
||
|
信盛精工 |
MSB24038P4 |
1 pcs |
1.25 mm |
4 pins |
|
|||
|
背光驱动： |
含LED驱动器 |
|||||||
|
驱动电气： |
输入电流 |
0.16A(Typ.) |
输入电压 |
12.0V(Typ.) |
||||
|
功耗 |
1.92/2.65W(Typ./Max.) |
|||||||
|
友达液晶模组G070Vw01V012包装详情 |
||||||||
|
包装类型 |
片/包装 |
箱数 |
包装长宽高(mm) |
毛重(Kgs) |
体积(m³) |
备注 |
||
|
纸箱 |
60 |
1 |
434×377×264 |
14.50 |
0.0432 |
|
||
|
卡板 |
1800 |
30 |
1140×890×1460 |
N/A |
1.4813 |
|
||
