面板品牌

友达(AUO)

面板型号

G065VN01 V221

面板尺寸

6.5英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

640(RGB)×480,VGA,122PPI

像素布局

RGB垂直条状

显示区域

132.48(W)×99.36(H)mm

外观尺寸

153(W)×118(H)×11.2(D)mm

可视区域

135.9(W)×102.8(H)mm

表面处理

雾面， Hard coating(3H),抗反射处理

面板亮度

800  cd/m²(Typ.)

对比度

1000:1(Typ.)(TM)

可视角度

89/89/89/89(Typ.)(CR≥10

工作模式

AHVA,常黑显示，透射式

视角方向

全视角

反应时间

10/15(Typ.)(Tr/Td)ms

显示颜色

262K/16.2M,55%NTSC

光源类型

WLED,70K小时，含LED驱动器

工作频率

60Hz

触摸屏

无触摸

面板重量

170g(Typ.)

面板应用

信号接口

LVDS(1 ch,6/8-bit),20 pins,端子

驱屏电压

3.3V(Typ.)

工作环境

工作： -30～80℃;存储： -30～80℃

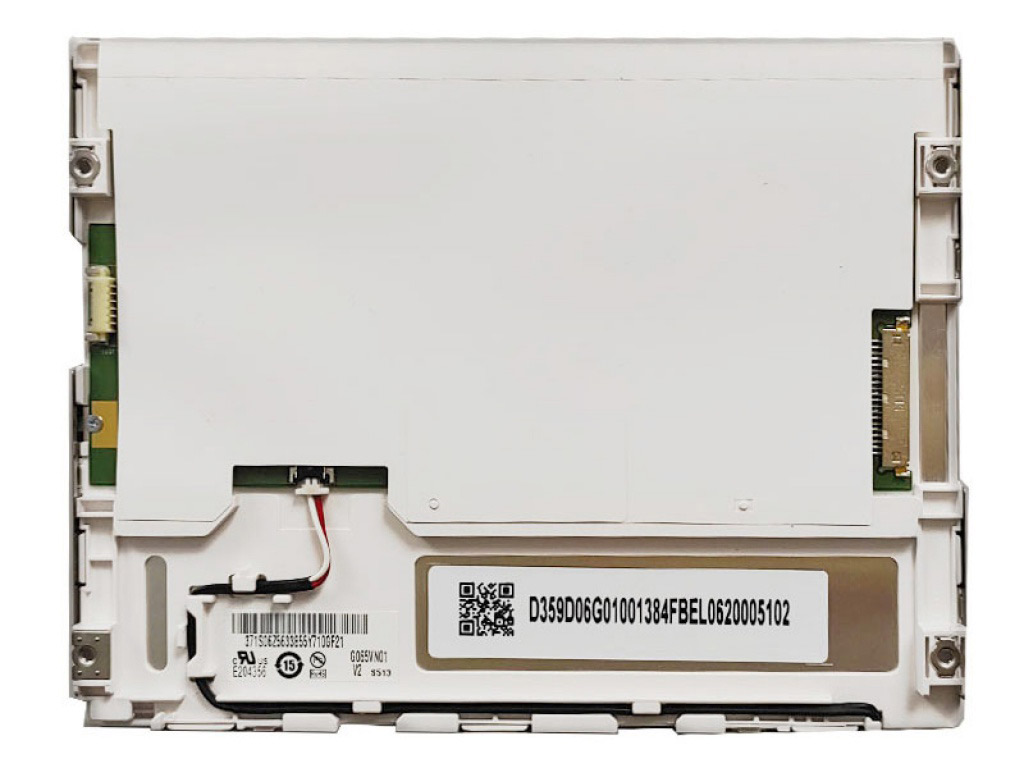

友达液晶模组G065VN01V221结构特征

屏幕尺寸：

6.5时

像素特征：

分辨率

像素配置

点间距(W×H)

像素间距(W×H)

640(RGB)×480,VGA

RGB垂直条状

0.069×0.207 mm

0.207×0.207 mm [122PPI]

结构尺寸：

显示尺寸(W×H)

可视尺寸(W×H)

外观尺寸(W×H)

外观厚度

132.48×99.36mm

135.9×102.8 mm

153×118 mm

10.9±0.3mm

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

4:3(W:H)

风景模式

安装方式：

Side mountng holes(4-M2),Rear mounting holes(4-M2.5)

其它特征：

表面防护

重量

表面处理

170g  (Typ.)

雾面， Hard coating(3H),抗反射处理

友达液晶模组G065VN01V221光学特征

基本信息：

亮度(cd/m²)

光学模式                                 对比度

800  (Typ.)

AHVA,常黑显示，透射式

1000:1(Typ.)(运射)

可视角度(L/R/U/D)

最佳角度                                 响应速度

89/89/89/89(Typ.)(CR≥10)

全视角

10/15(Typ.)(T/Td)(ms)

色彩性能：

色温

颜色数量

白场色度

6485K

262K/16.2M(6-bit/6-bt+FRC)

Wx:0.313;Wy:0.329

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB要盖率

57%

77%

60%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

59%

43%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

白场变动：

1.25(Max.)(5 points)?

显示性能：

3D技术

阳光下可视性

反射率

是

友达液晶模组G065VN01V221电子特征

功率总耗：

2.27W  (Typ.)

刷新频率：

60Hz ?

翻转扫描：

翻转(水平/垂直)

友达液晶模组G065VN01 V221信号特征

信号电气：

电流输入

电压输入

功耗

82/100mA(Typ./Max.)

3.3V(Typ.)

0.27W(Typ.)

接口特征：

位置

类型

信号类型

端子

LVDS(1 ch,6/8-bit)

信号接口：

品牌

型号

数量

脚间距

脚数

脚定义

信盛精工

MSB24013P20

1 pcs

1.0 mm

20 pins

LVDS-20P1C8B-100A

友达液晶模组G065VN01V221背光特征

背光特征：

类型

位置

形状

数 量 ?

寿命(小时)

是否可换

WLED

侧入式光源(底部)

-

-

70K(Min.)

-

接口特征：

位置

类型

WLED驱动

端子

含LED驱动器

接口详情：

品牌

型号

数量

脚间距

脚数

脚定义②

信盛精工

MS24016RHD

1 pcs

1.25 mm

6 pins

驱动电气：

电流输入

电压输入

功耗

0.167A(Typ.)

9.0/12.0/13.0V(Min./Typ./Max.)

2.0W(Typ.)

友达液晶模组G065VN01V221包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)          备注

纸箱

80

1

442×370×439

17.50

0.0718

卡板

1440

18

1140×890×1452

N/A

1.4732
