面板品牌

友达(AUO)

面板型号

G057QNO1 V2

面板尺寸

5.7英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

320(RGB)×240,QVGA,70PPI

像素布局

RGB垂直条状

显示区域

115.2(W)×86.4(H)mm

外观尺寸

144(W)×104.6(H)×12.8(D)mm

可视区域

118.2(W)×89.4(H)mm

表面处理

雾面， Hard coating(3H)

显示亮度

800  cd/m²(Typ.)

对比度

800:1(Typ.)(透射)

推荐视角

12 o'clock

响应时间

15/10(Typ.)(Tr/Td)ms

可视角度

80/80/70/70(Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

支持颜色

262K,50%NTSC

光源类型

WLED,50K小时，含LED驱动器

重量

150/165g(Typ./Max.)

应用产品

帧频率

60Hz

触摸技术

无触摸

接口类型

33 pins CMOS(1 ch,6-bit),端子

电压供应

3.3V(Typ.)

应用环境

工作温度： -30～85℃;存储温度： -30～85℃

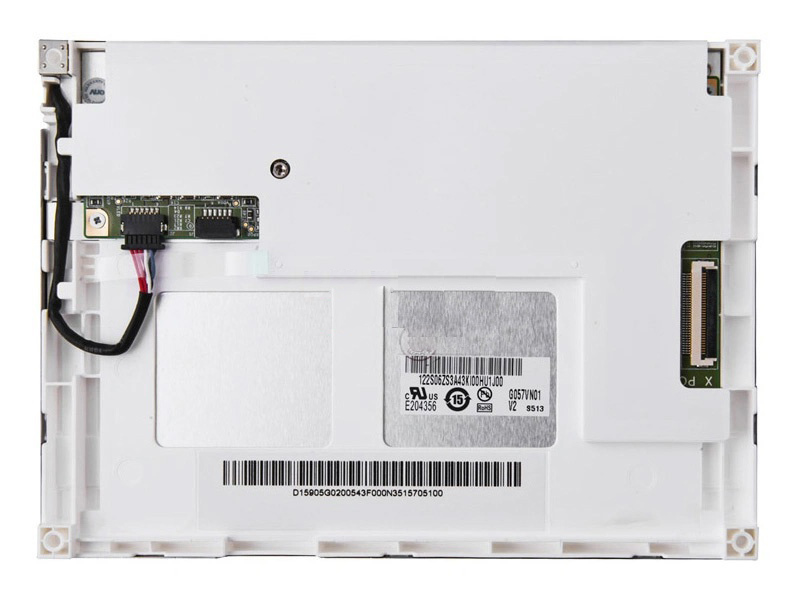

友达液晶模组G057QN01V2结构详情

像素特征：

解析度

320(RGB)×240,QVGA

点间距(mm)

0.120×0.360(H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.360×0.360(H×V)[70PPI]

结构尺寸：

显示区域(mm)

115.2(H)×86.4(V)

开口区域(mm)

118.2(H)×89.4(V)

外观尺寸(mm)

144(H)×104.6(V)

外观厚度(mm)

12.3/12.8(Typ./Max.)

外观特征：

物理形状

平面矩形

外观样式

宽高比

4:3(H:V)

风景肖像

风景模式

安装方式：

Rear mounting holes(4Φ2.6)

友达液晶模组G057QN01V2光学详情

基础信息：

显示亮度

800  cd/m²(Typ.)

对比度

800:1(Typ.)(透射)

可视角度

80/80/70/70  (Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

推荐视角

12 o'cdlock

响应时间(ms)

15/10(Typ.)(T/Td)

色彩性能：

白色坐标

Wx:0.313;Wy:0.329

支持颜色

262K(6-bit)

色温

6485K

亮度均匀性

1.30(Max.)(5 points)

1931色域：

NTSC比值

49%

sRGB覆盖率

69%

Adobe RGB要盖率

52%

DCI-P3覆盖率

51%

Rec.2020覆盖率

37%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

显示性能：

室外可视性

是

透射度

友达液晶模组G057QN01V2电子详情

帧频率：

60Hz

翻转扫描：

翻转(水平/垂直)

功率总耗：

3.34W(Typ.)

时序控制(T-CON):

Embedded T-CON

友达液晶模组G057QN01V2信号详情

信号电气：

电压供应

3.3V(Typ.)

电流供应

115/130mA(Typ./Max.)

功率消耗

0.46/0.51W(Typ./Max.)

信号类型：

CMOS(1 ch,6-bit)

逻辑电压

O≤VIL≤0.3VDD;0.7VDD≤VIH≤VDD

接口特征：

位置

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量            脚定义

庆良

089H33-000100-G2-R

0.5 mm

33 pins

1 pcs          DRGB-33P1C6B-010A

友达液晶模组G057QN01V2光源详情

光源特征：

光源类型

WLED

数量

-

位置

侧入式光源

是否可换

Replaceable

形状

-

寿命

50K(Min.)Hours

灯管电气：

电压供应

25.6/29.2V(Typ./Max.)

电流供应

100mA(Typ.)

功率消耗

2.56/2.92W(Typ./Max.)

接口特征：

位置

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

日压端子

SM06B-SRKS-G-TB

1.0 mm

6 pins

1 pcs

光源驱动：

含LED驱动器

驱动电气：

电压供应

9.0/12.0/20.0V(Min./Typ./Max.)

电流供应

0.24/0.29A(Typ./Max.)

功率消耗

2.88/3.48W (Typ./Max.)

友达液晶模组G057QN01V2包装详情

包装类型           片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱               60

1

520×340×250

12.95

0.0442
