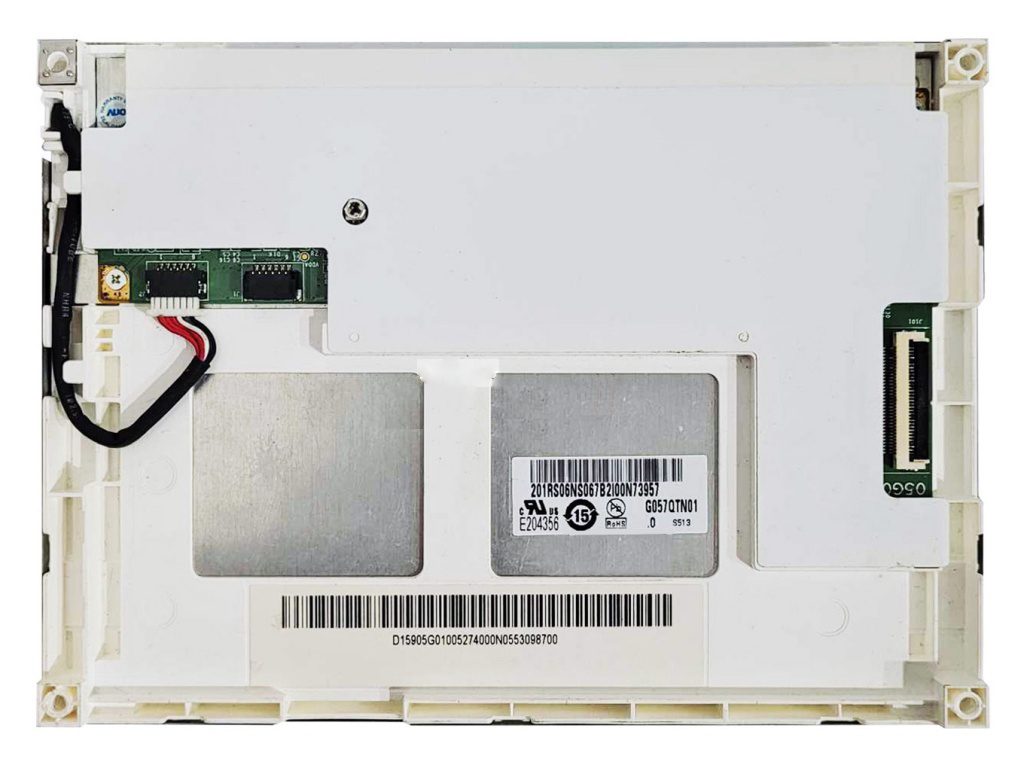

面板品牌 ：友达(AUO) 面板型号 ：G057QTN01.0 面板尺寸 ：5.7英寸 分辨率 ：320(RGB)×240,QVGA,70PPI 可视角度 ：118.2(H)×89.4(V)mm 信号接口 ：33 pins CMOS(1 ch,6-bit),端子 对比度 ：700:1(Typ.)(透射) 显示区域 ：115.2(W)×86.4(H)mm 外观尺寸 ：144(W)×104.6(H)×12.8(D)mm 工作温度： -30～85℃ 生产状态：已停产。
G057QTN01.0是友达 (AUO)推出的一款5.7吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。此产品工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征总结为: 宽温，背光易换，白光LED背光，寿命大于5万小时，含LED驱动器，上/下,左/右翻转显示，表面雾面。推荐此型号应用于工业等产品。
|
面板品牌 |
友达(AUO) |
面板型号 |
G057QTN01.0 |
|
面板尺寸 |
5.7英寸 |
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
分辨率 |
320(RGB)×240,QVGA,70PPI |
像素布局 |
RGB垂直条状 |
|
显示区域 |
115.2(W)×86.4(H)mm |
外观尺寸 |
144(W)×104.6(H)×12.8(D)mm |
|
可视尺寸 |
118.2(H)×89.4(V)mm |
表面处理 |
雾面， Hard coating(3H) |
|
显示亮度 |
500 cd/m²(Typ.) |
对比度 |
700:1(Typ.)(透射) |
|
视角方向 |
|
响应时间 |
15/10(Typ.)(Tr/Td)ms |
|
可视角度 |
80/80/70/70 (Typ.)(CR≥10) |
操作模式 |
TN,常白显示，透射式 |
|
支持颜色 |
262K,50%NTSC |
光源类型 |
WLED,50K小时，含LED驱动器 |
|
重量 |
150/165g(Typ./Max.) |
适用于 |
|
|
帧频率 |
60Hz ? |
触摸面板 |
无触摸 |
|
接口类型 |
33 pins CMOS(1 ch,6-bit),端子 |
||
|
电压供应 |
3.3V(Typ.) |
||
|
应用环境 |
工作温度： -30～85℃;存储温度： -30～85℃ |
||
|
友达液晶模组G057QT N01 . 0结构特征 |
|||||
|
屏幕尺寸： |
5.7时 |
||||
|
像素特征： |
分辨率 |
像素配置 |
点间距(W×H) |
像素间距(W×H) |
|
|
320(RGB)×240,QVGA |
RGB垂直条状 |
0.120×0.360 mm |
0.360×0.360 mm [70PPI] |
||
|
结构尺寸： |
显示尺寸(W×H) |
可视尺寸(W×H) |
外观尺寸(W×H) |
外观厚度 |
|
|
115.2×86.4 mm |
118.2×89.4mm |
144×104.6 mm |
12.3/12.8(Typ./Max.)mm |
||
|
外观特征： |
物理形状 |
宽高比 |
风景肖像 |
外观样式 |
|
|
平面矩形 |
4:3(W:H) |
风景模式 |
- |
||
|
安装方式： |
Rear mounting holes(4φ2.6) |
||||
|
其它特征： |
表面防护 |
重量 |
表面处理 |
||
|
|
150/165g(Typ./Max.) |
雾面， Hard coating(3H) |
|||
|
友达液晶模组G057QTN01.0光学特征 |
|
||||
|
基本信息： |
亮度(cd/m²) |
光学模式 |
对比度 |
||
|
500(Typ.) |
TN,常白显示，透射式 |
700:1(Typ.)(透射) |
|||
|
可视角度(L/R/U/D) |
最佳角度 |
响应速度 |
|||
|
80/80/70/70 (Typ.)(CR≥10) |
|
15/10(Typ.)(T/Td)(ms) |
|||
|
色彩性能： |
色温 |
颜色数量 |
白场色度 |
||
|
6485K |
262K(6-bit) |
Wx:0.313;Wy:0.329 |
|||
|
1931色域： |
NTSC比值 |
sRGB覆盖率 |
Adobe RGB覆盖率 |
||
|
49% |
69% |
52% |
|||
|
DCI-P3覆盖率 |
Rec.2020覆盖率 |
色域说明 |
|||
|
51% |
37% |
sRGB(Rec.709,BT.709),Rec.2020(BT.2020) |
|||
|
白场变动： |
1.30(Max.)(5 points) |
||||
|
友达液晶模组G057QTN01.0电子特征 |
|
|
功率总耗： |
1.9W (Typ.) |
|
刷新频率： |
60Hz |
|
翻转扫描： |
翻转(水平/垂直) |
|
友达液晶模组G057QTN01.0信号特征 |
||||||||
|
信号电气： |
电流输入 |
电压输入 |
功耗 |
|||||
|
115/130mA(Typ./Max.) |
3.3V(Typ.) |
0.46/0.51W(Typ./Max.) |
||||||
|
信号逻辑电压： |
0≤VIL≤0.3VDD;0.7VDD≤VIH≤VDD |
|||||||
|
接口特征： |
位置 |
类型 |
信号类型 |
|||||
|
|
端子 |
CMOS(1 ch,6-bit) |
||||||
|
信号接口： |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
脚定义② |
||
|
庆良 |
089H33-000100-G2-R |
1 pcs |
0.5 mm |
33 pins |
DRGB-33P1C6B-010A |
|||
|
|
||||||||
|
友达液晶模组G057QTN01.0背光特征 |
||||||||
|
背光特征： |
类型 |
位置 |
形状 |
数量 |
寿命(小时) |
是否可换 |
||
|
WLED |
侧入式光源 |
|
|
50K(Min.) |
Replaceable |
|||
|
WLED电气： |
电流输入 |
电压输入 |
功耗② |
|||||
|
50mA(Typ.) |
24.0/25.6/28.8V(Min./Typ./Max.) |
1.28W (Typ.) |
||||||
|
接口特征： |
位置 |
类型 |
WLED驱动 |
|||||
|
|
端子 |
含LED驱动器 |
||||||
|
接口详情： |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
脚定义 |
||
|
日压端子 |
SM06B-SRKS-G-TB |
1 pcs |
1.0 mm |
6 pins |
|
|||
|
驱动电气： |
电流输入 |
电压输入 |
功耗 |
|||||
|
0.12/0.14A(Typ./Max.) |
9.0/12.0/20.0V(Min./Typ./Max.) |
1.44/1.68W(Typ./Max.) |
||||||
|
|
||||||||
|
友达液晶模组G057QTN01.0包装特征 |
||||||||
|
包装类型 |
片/包装 |
箱 数 |
包装长宽高(mm) |
毛重(Kgs) |
体积(m³) |
备注 |
||
|
纸箱 |
60 |
1 |
520×340×250 |
12.95 |
0.0442 |
|
||
