面板品牌

友达(AUO)

面板型号

G057VN01 V220

面板尺寸

5.7英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

640(RGB)×480,VGA,141PPI

像素布局

RGB垂直条状

显示区域

115.2(W)×86.4(H)mm

外观尺寸

144(W)×104.6(H)×12.8(D)mm

可视区域

118.2(W)×89.4(H)mm

表面处理

雾面， Hard coating(3H)

面板亮度

700  cd/m²(Typ.)

对比度

1000:1(Typ.)(TM)

可视角度

89/89/89/89(Typ.)(CR≥10)

工作模式

AHVA,常黑显示，透射式

视角方向

全视角

反应时间

15/10(Typ.)(Tr/Td)ms

显示颜色

262K,50%NTSC

光源类型

WLED,70K小时，含LED驱动器

工作频率

60Hz

触摸屏

无触摸

面板重量

150/165g(Typ./Max.)

面板应用

信号接口

CMOS(1ch,6-bit),33 pins,端子

驱屏电压

3.3V(Typ.)

工作环境

工作： -30～85℃;存储： -30～85℃

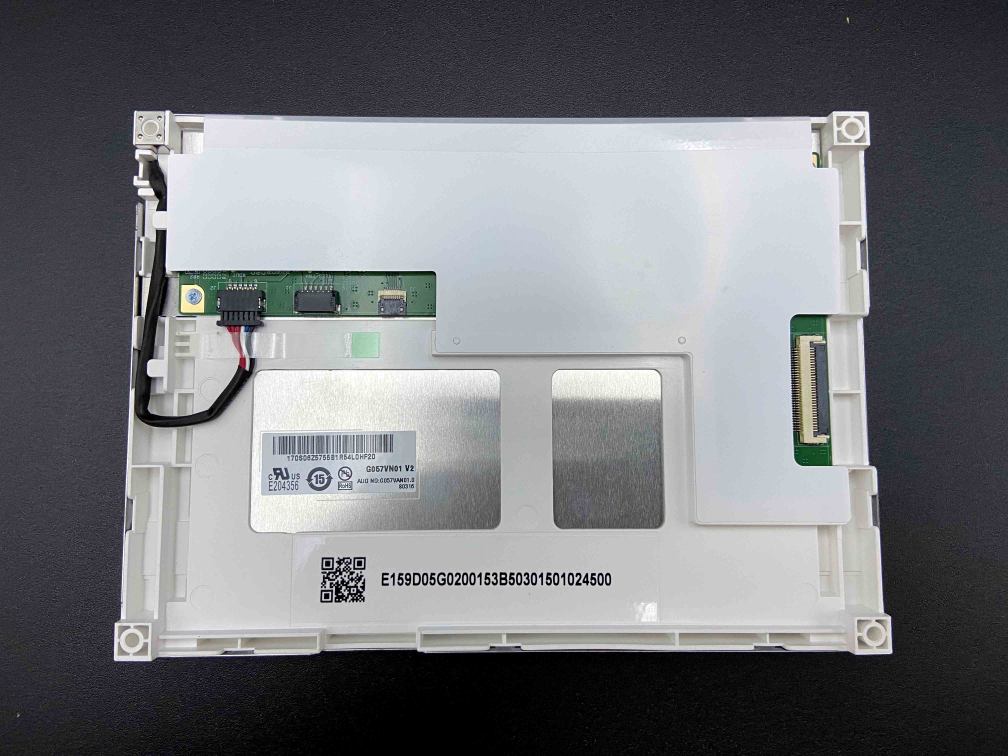

友达液晶模组G057VN01 V220结构详情

像素特征：

像素数量

64D(RGB)×480,VGA

点间距

0.060×0.180 mm(H×V)

像素布局

RGE垂直条状②

像素间距

0.180×0.180 mm(H×V)[141PPI]

结构尺寸：

显示区域

115.2×86.4 mm(H×V)

可视区域

118.2×89.4 mm(H×V)

外观尺寸

144×104.6mm(H×V)

外观厚度

12.3/12.8(Typ./Max,)mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

4:3(H:V)

外观形状

安装孔位：

Rear mounting holes(4-中2.6)

其它特征：

王量

150/165g(Typ-/Max.)

表面处理

露面， Hard coating(3H)

友达液晶模组G057VN01 V220光学详情

基本信息：

面板亮度

700  cd/m²(Typ.)

对比度

1000:1(Typ.)(透射)

可视角度

89/89/89/89  (Typ.)(CR210)

光学模式

AHVA,常黑显示，速射式

视角方向

全视角

反应时间

15/10(Typ)(Tr/Td)(ms)

色彩性能：

白色色度

Wx:0.313;Wy:0.329

显示颇色

262K(6-bit)

色温

6485K

亮度变动

1.33 (Max.)(5 points)

1931色域：

NTSC比值

51%

sRGB覆盖率

71%

Adobe RGB覆盖率

53%

DCI-P3覆盖率

53%

Rec.2020覆盖率

38%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

显示性能：

室外可视

是

运射系数

友达液晶模组G057VN01V220电子详情

工作频率：

60Hz

融转扫描：

翻转(水平/垂直)

功率消耗：

2.35W (Typ.)

驱动C:

已邦定ST5043DA+ST589IDA

时序控制(T-CON):

Embedded T-OON

友达液晶模组G057VN01 V220背光详情

背光特征：

灯管类型

WLED

是否可换

No

灯管寿命

7OK(Min.)小时

数量

-

灯管形状

位置

便入式光源

灯管电气：

电压输入

30/34V(Typ./Max.)

电流输入

45mA (Typ.)

功耗

1.35/1.53W(Typ./Max.)②

接口特征：

类型

端子

位量

灯管驱动

含LED区动器

接口详情：

品牌

型号

脚间距

脚数

数量

接口定义

日压端子

SM06B-5RKS-G-TB

1.0 mm

6 pins

1 pes

驱动电气：

电压输入

9.0/12.0/20.0V(Min./Typ./Max.

电流输入

0.13/0.17A (Typ./Max.)

功耗

1.56/2.0W  (Typ./Max.)

友达液晶模组G057VN01V220信号详情

信号系统：

CMO5(1ch,6-bit)

信号逻辑电压

0≤VIL≤0.3VDD;0.7VDD≤VIH≤VDD

信号电气：

电压输入

3.3V(Typ.)

电流输入

90/106mA(Typ./Max.)

功耗

0.30/0.35W(Typ./Max.)

接口特征：

类型

端子

位量

-

端子详情：

品牌

型号

脚间距

脚数

数量

接口定义

庆良

089H33-0D010D-G2-R

0.5 mm

33 pins

1 pcs

DRGB-33P1C6B-010A

友达液晶模组G057VN01V220包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛茧(Kgs)

体积(m³)

备注

纸箱

60

1

528×348×265

12.95

0.0487

卡板

1800

30

N/A

N/A

N/A
