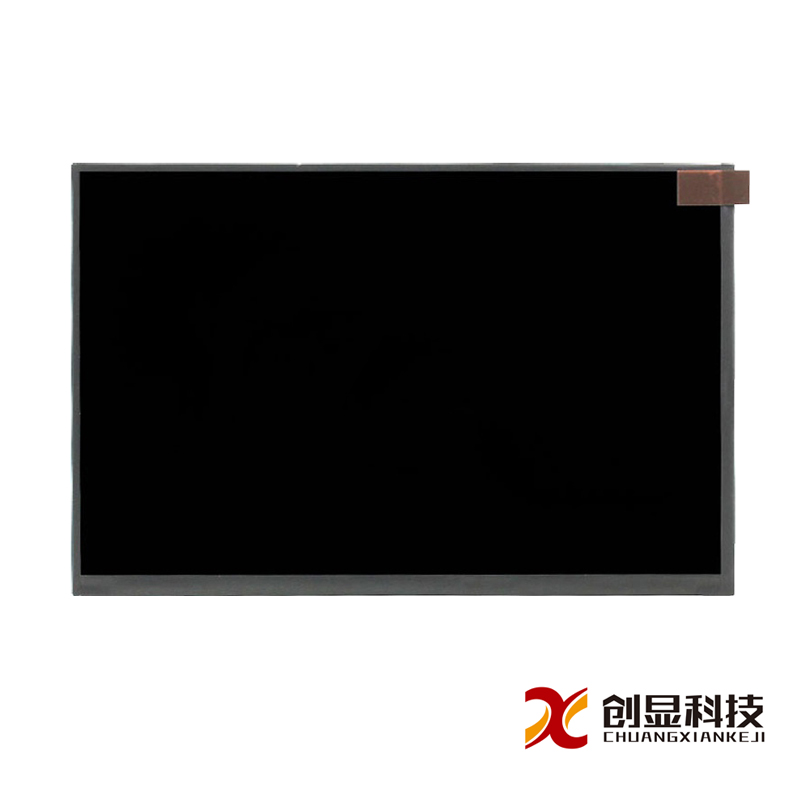

面板品牌

友达(AUO)

面板型号

G057QAN01.1

面板尺寸

5.7英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

320(RGB)×240,QVGA,70PPI

像素布局

RGB垂直条状

显示区域

115.2(W)×86.4(H)mm

外观尺寸

144(W)×104.6(H)×12.8(D)mm

开口尺寸

118.2(W)×89.4(H)mm

表面处理

雾面，Hard coating(3H)

面板亮度

800  cd/m²(Typ.)

对比度

1000:1(Typ.)(TM)

可视角度

89/89/89/89(Typ.)(CR≥10)

工作模式

AHVA,常黑显示，透射式

视角方向

全视角

反应时间

15/10(Typ.)(Tr/Td)

显示颜色

262K,50%NTSC

光源类型

WLED,50K小时，含LED驱动器

工作频率

60Hz

触摸屏

无触摸

面板重量

150/165g(Typ./Max.)

面板应用

信号接口

CMOS(1 ch,6-bit),33 pins,端子

驱屏电压

3.3V(Typ.)

工作环境

工作：-30～85℃;存储：-30～85℃

友达液晶模组G057QAN01.1结构特征

面板尺寸：

5.7英寸

像素特征：

像素数量

像素布局

像素间距(mm)

点间距(mm)

320(RGB)×240,QVGA

RGB垂直条状

0.36×0.36  [70PPI]

0.12×0.36

结构尺寸：

显示区域(mm)

可视区域(mm)

外观尺寸(mm)

外观厚度(mm)

115.2(H)×86.4(V)

118.2(H)×89.4(V)

144(H)×104.6(V)

12.8(Max.)mm

外观特征：

物理形状

风景肖像

宽高比

Shape Style

平面矩形

风景模式

4:3(H:V)

-

安装方式：

Rear mounting holes

其它详情：

重量

表面防护

表面处理

150/165g(Typ./Max.)

雾面， Hard coating(3H)

友达液晶模组G057QAN01.1光学特征

基本信息：

面板亮度

可视角度(L/R/U/D)

反应时间(ms)

800  cd/m²(Typ.)

89/89/89/89(TyP.)(CR≥10)

15/10(Typ.)(Tr/Td)

视角方向

工作模式

对比度

全视角

AHVA,常黑显示，透射式

1000:1(Typ.)(透射)

显示颜色：

色温

显示颜色

白色色度

6485K

262K(6-bit)

X:0.313;Y:0.329

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB覆盖率

52%

71%

54%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

53%

39%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

显示性能：

3D技术

阳光下可视性

反射率

是

友达液晶模组G057QAN01.1电子特征

翻转扫描：

翻转(水平/垂直)

工作频率：

60Hz

功率消耗：

1.63W(Typ.)

友达液晶模组G057Q AN01 . 1背光特征

灯管特征：

类型

位置

数量

形状            寿命(小时)

背光可换性

WLED

侧入式光源

50K(Min.)

WLED电气：

电压供应

电流供应

功率消耗

22.4/23.6/24.8V(Min./Typ./Max.)

80mA(Typ.)

接口特征：

位置

背光驱动

类型

-

含LED驱动器

端子

接口详情：

品牌

型号

脚间距

Pin数量         数量

脚定义

瀚荃

CI1106M1HR0-NH

1.0 mm

6 pins

1 pcs

驱动电气：

电压供应

电流供应

功率消耗

9.0/12.0/20.0V(Min./Typ./Max.)

1.45/1.52W(Typ./Max.)

友达液晶模组G057QAN01.1信号特征

驱动电气：

电压供应

电流供应

功率消耗

3.3V  (Typ.)

27/30mA(Typ./Max.)

0.09/0.10W(Typ./Max.)

信号逻辑电压：

0≤VIL≤0.3VDD;0.7VDD≤VIH≤VDD

接口特征：

位置

信号系统

类型

CMOS(1 ch,6-bit)

端子

端子详情：

品牌

型号

脚间距

Pin数量        数量

脚定义

庆良

089H33-000100-G2-R

0.5 mm

33 pins

1 pcs

友达液晶模组G057QAN01.1包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)             备注

纸箱

60

1

520×340×250

12.95

0.0442
