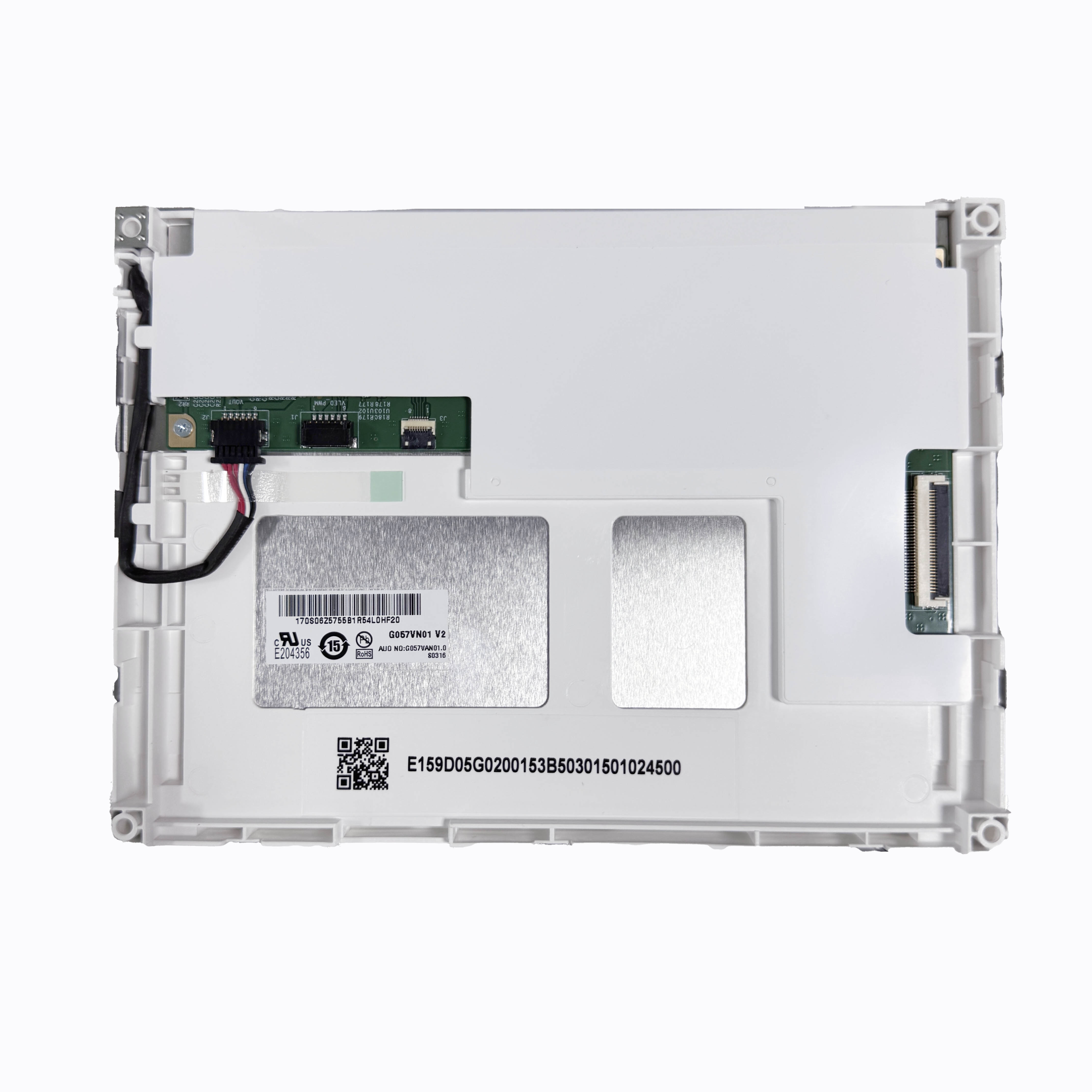

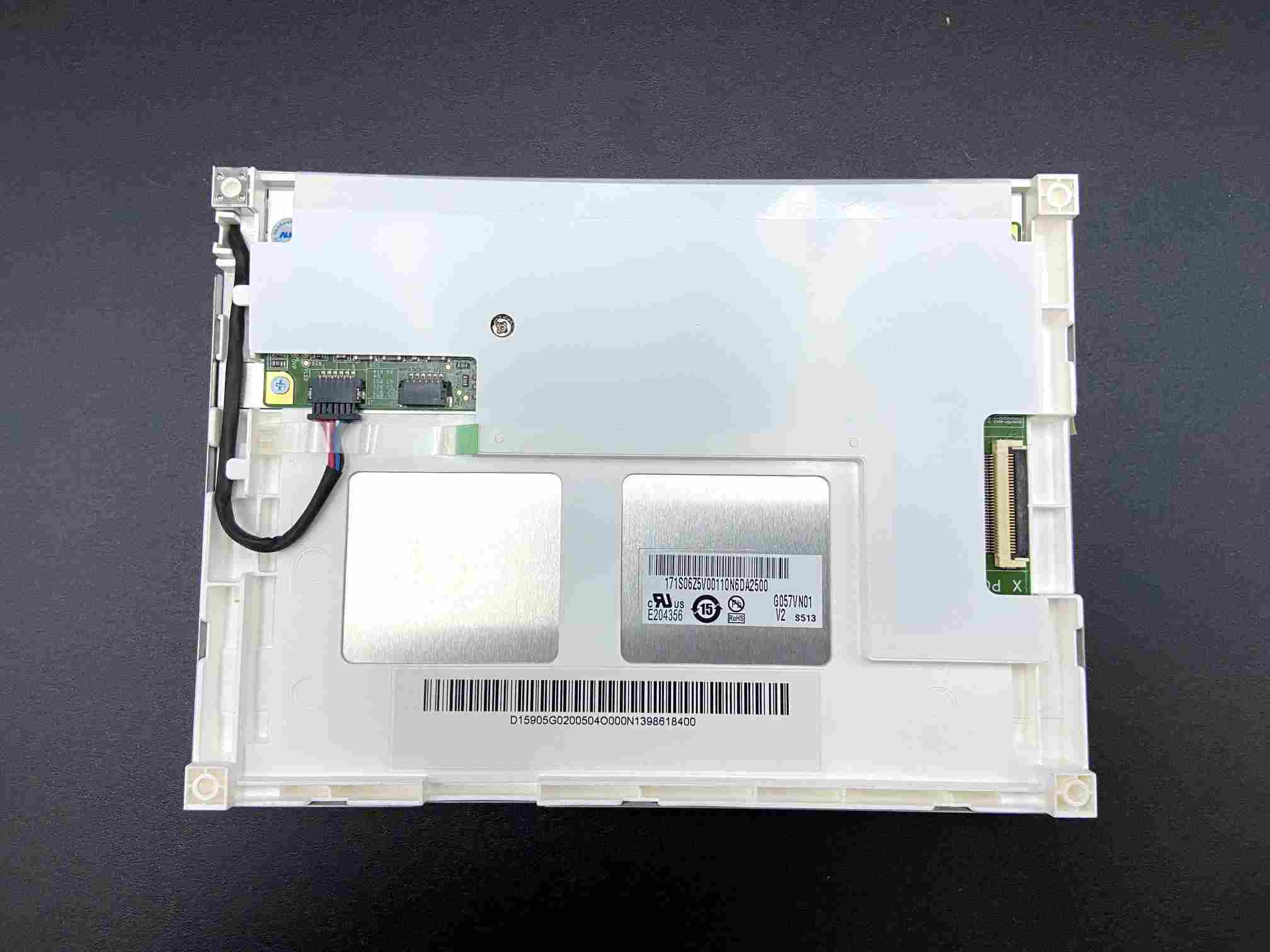

面板品牌

友达(AUO)

面板型号

G057VN01 V2

面板尺寸

5.7英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

640(RGB)×480,VGA,141PPI

像素布局

RGB垂直条状

显示区域

115.2(W)×86.4(H)mm

外观尺寸

144(W)×104.6(H)×12.8(D)mm

开口区域

118.2(W)×89.4(H)mm

表面处理

雾面， Hard coating(3H)

显示亮度

700  cd/m²(Typ.)

对比度

800:1(Typ.)(透射)

推荐视角

12 o'clock

响应时间

15/10(Typ.)(Tr/Td)ms

可视角度

80/80/70/70(Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

支持颜色

262K,50%NTSC

光源类型

WLED,50K小时，含LED驱动器

重量

150/165g(Typ./Max.)

应用产品

帧频率

60Hz

触摸技术

无触摸

接口类型

33 pins CMOS(1 ch,6-bit),端子

电压供应

3.3V(Typ.)

应用环境

工作温度： -30～85℃;存储温度： -30～85℃

友达液晶模组G057VN01V2结构详情

像素特征：

解析度

640(RGB)×480,VGA

点间距(mm)

0.060×0.18D(H×V)

像素排列

RGB垂直条状

像索间距(mm)

0.180×0.18D(H×V)[141PPI]

结构尺寸：

显示区域(mm)

115.2(H)×86.4(V)

开口区域(mm)

118.2(H)×89.4(V)

外观尺寸(mm)

144(H)×104.6(V)

外观厚度(mm)

12.3/12.8(Typ./Max.)

外观特征：

物理形状

平面矩形

外观形状

宽高比

4:3(H:V)

风景肖像

风景模式

安装方式：

Rear mounting holes(4-Φ2.6)

其它参数：

重量

150/165g(Typ./Max.)

表面处理

雾面，Hard coating(3H)

友达液晶模组G057VNO1V2光学详情

基本信息：

显示亮度

700  cd/m²(Typ.)

对比度

800:1(Typ.)(透射)

可视角度

80/80/70/70(Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

视角方向

12 o'dock

响应时间(ms)

15/10(Typ.)(T/Td)

色彩性能：

白色坐标

X:0.313;Y:0.329

支持颜色

262K(6-bit)

色温

6485K

亮度均匀性

1.30(Max. (5 points)

1931色域：

NTSC比值

49%

sRGB要盖率

68%

Adobe RGB要盖率

51%

DCI-P3要盖率

51%

Rec.2020要盖率

37%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

显示性能：

室外可视性

是

透射度

友达液晶模组G057VN01V2电子详情

帧频率：

60Hz ②

翻转扫描：

翻转(水平/垂直)

功率总耗：

3.74W(Typ.)

驱动IC:

已邦定NT39207+AU39413H-D

时序控制(T-CON):

Embedded T-CON

友达液晶模组G057VN01V2信号详情

信号电气：

电压供应

3.3V(Typ.)

电流供应

140/155mA(Typ./Max.)

功耗

0.5/0.55W(Typ./Max.)

信号类型：

CMOS(1 ch,6-bit)

逻辑电压

0≤VIL≤0.3VDD;0.7VDD≤VIH≤VDD

接口特征：

位置

-

类型

端子

接口详情：

品牌

型号

数量

脚数

脚距           脚定义

庆良

089H33-000100-G2-R

1 pcs

33 pins

0.5mm

DRGB-33P1C6B-010A

友达液晶模组G057VN01V2光源详情

光源特征：

光源类型

WLED

光源形状

位置

侧入式光源

数量

是否可换

Replaceable

灯管寿命

50K(Min.)小时

灯管电气：

电压供应

35/40V(Typ./Max.)

电流供应

80mA  (Typ.)

功耗

2.8/3.2W(Typ./Max.)

接口特征：

位置

-

类型

端子

接口详情：

品牌

型号

数量

脚数

脚距

脚定义

日压端子

SM06B-SRKS-G-TB

1 pcs

6 pins

1.0mm

背光驱动：

含LED区动器

驱动电气：

电压供应

9.0/12.0/20.0V(Min./Typ./Max.)

电流供应

0.27/0.97A(Typ./Max.)

功耗

3.24/3.56W(Typ./Max.)

友达液晶模组G057VNO1V2包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

60

1

520×340×250

12.95

0.0442
