面板品牌

友达（AUO）

面板型号

A035QN02 VG

面板尺寸

3.5英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

320(RGB)×240,QVGA,115PPI

像素布局

RGB垂直条状

显示区域

70.08(W)×52.56(H) mm

外观尺寸

76.9(W)×63.9(H)×3.12(D) mm

开口区域

73.05(W)×55.55(H) mm

表面处理

-

显示亮度

430 cd/m² (Typ.)

对 比 度

300:1 (Typ.) (透射)

推荐视角

6 o'clock

响应时间

10/15 (Typ.) (Tr/Td) ms

可视角度

60/60/50/55 (Typ.) (CR≥10)

显示模式

TN，常白显示，透射式

支持颜色

262K，60% NTSC

光源类型

WLED [6S1P]，10K小时，无驱动

重量

31.0g (Typ.)

应用产品

帧频率

60Hz

触摸技术

无触摸

接口类型

· Parallel RGB (1 ch, 6-bit) + SPI , 67 pins , FPC

电压供应

3.3/3.3V (Typ.) (VCI/VDDIO)

应用环境

工作温度：-20 ~ 70 °C；存储温度：-40 ~ 80 °C

友达液晶模组A035QN02 VG 结构详情

像素特征：

像素数量

320(RGB)×240,QVGA

点间距

0.073×0.219 mm (H×V)

像素布局

RGB垂直条状

像素间距

0.219×0.219 mm (H×V) [115PPI]

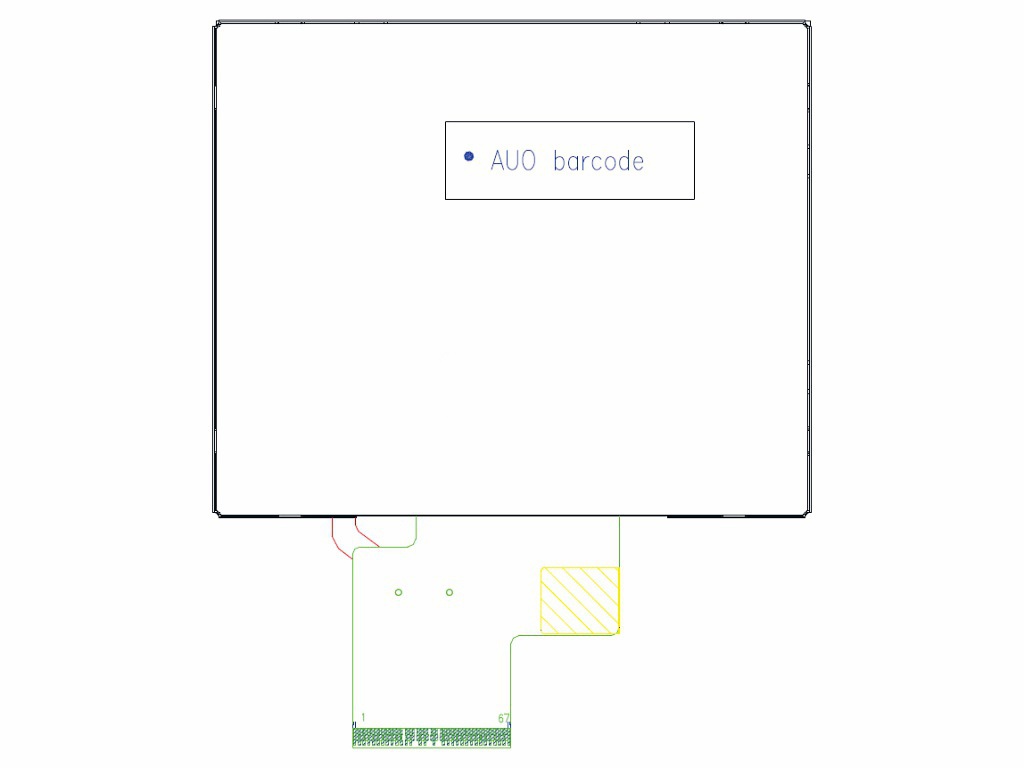

结构尺寸：

显示区域

70.08×52.56 mm (H×V)

可视区域

73.05×55.55 mm (H×V)

外观尺寸

76.9×63.9 mm (H×V)

外观厚度

2.92±0.2 mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

4:3 (H:V)

外观形状

-

其它特征：

重量

31.0g (Typ.)

表面处理

-

友达液晶模组A035QN02 VG光学详情

基本信息：

面板亮度

430 cd/m² (Typ.)

对比度

300:1 (Typ.) (透射)

可视角度

60/60/50/55 (Typ.)(CR≥10)

光学模式

TN，常白显示，透射式

视角方向

6 o'clock

反应时间

10/15 (Typ.) (Tr/Td) (ms)

色彩性能：

白色色度

Wx:0.310;Wy:0.330

显示颜色

262K (6-bit)

色温

6638K

亮度变动

-

友达液晶模组A035QN02 VG电子详情

工作频率：

60Hz

翻转扫描：

翻转 (水平/垂直)

时序控制 (T-CON)：

Embedded T-CON

友达液晶模组A035QN02 VG 背光详情

背光特征：

灯管类型

WLED

是否可换

-

灯管寿命

10K (Min.) 小时

数量

6S1P

灯管形状

1串

位置

侧入式光源

灯管电气：

电压输入

19.2/21.0V

电流输入

20/22mA

接口特征：

类型

包含在屏信号接口中

位置

-

灯管驱动

无

友达液晶模组A035QN02 VG 信号详情

信号系统：

Parallel RGB (1 ch, 6-bit) + SPI

信号逻辑电压

0≤VIL≤0.2VDDIO;0.8VDDIO≤VIH≤VDDIO

信号电气：

电压输入

3.3/3.3V (Typ.)(VCI/VDDIO)

电流输入

-

接口特征：

类型

FPC

位置

-

FPC详情：

品牌

型号

脚间距

脚数

数量

接口定义

0.3 mm

67 pins

1 pcs

友达液晶模组A035QN02 VG 包装详情

包装类型

片/包装

箱数

包装长宽高 (mm)

毛重 (Kgs)

体积 (m³)

备注

纸箱

160

1

520×340×250

12.00

0.0442
