面板品牌

友达(AUO)

面板型号

G320ZAN02.2

面板尺寸

32.0英寸

面板类型

a-Si TFT-LCD,液品模组

分辨率

3840(RGB)×2160,UHD,137PPI

像素布局

RGB垂直条状

显示区域

708.48(W)×398.52(H)mm

外观尺寸

727.3(W)×424.5(H)×20.98(D)mm

可视区域

714.48(W)×404.52(H)mm

表面处理

雾面

面板亮度

850  cd/m²(Typ.)

对比度

1800:1(Typ.)(TM)

可视角度

89/89/89/89(Typ.)(CR≥10)

工作模式

AHVA,常黑显示，透射式

视角方向

全视角

反应时间

22(Typ.)(Tr+Td)ms

显示颜色

1.07B,100%Adobe RGB

光源类型

WLED,30K小时，含LED驱动器

工作频率

60Hz

角触摸屏

无触摸

面板重量

4.63Kgs  (Typ.)

面板应用

信号接口

eDP(4 Lanes),HBR2(5.4G/lane),51 pins,端子

驱屏电压

12.0V(Typ.)

工作环境

工作：0～50℃;存储：-20～60℃

友达液晶模组G320ZAN02.2结构特征

屏幕尺寸：

32.0时

像素特征：

分辨率

像素配置

点间距(W×H)

像素间距(W×H)

3840(RGB)×2160UHD

RGB垂直条状

0.0615×0.1845 mm

0.1845×0.1845 mm [137PPI]

结构尺寸：

显示尺寸(W×H)

可视尺寸(W×H)

外观尺寸(W×H)

外观厚度

708.48×398.52 mm

714.48×404.52 mm

727.3×424.5 mm

20.48±0.5mm

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

16:9(W:H)

风景模式

-

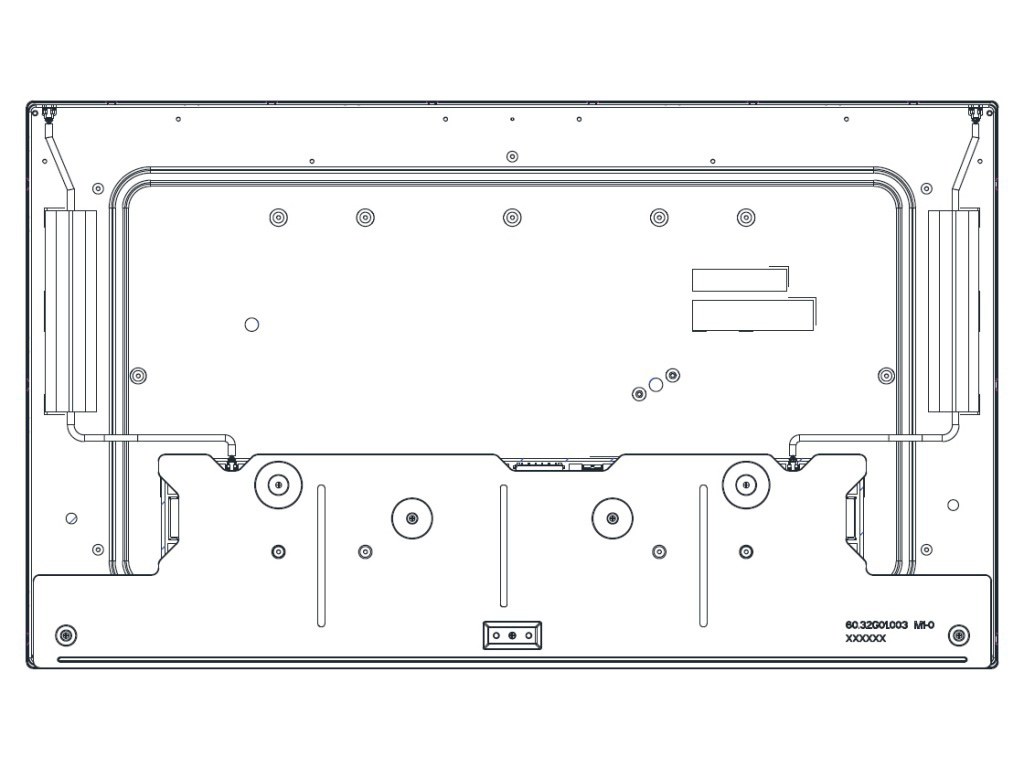

安装方式：

Rear mounting holes

其它特征：

表面防护

重量

表面处理

4.63Kgs(Typ.)

雾面

友达液晶模组G320ZAN02.2光学特征

基本信息：

亮度(cd/m²)

光学模式

对比度

850(Typ.)

AHVA,常黑显示，透射式

1800:1(Typ.)(运射)

可视角度(L/R/U/D)

最佳角度

响应速度

89/89/89/89(Typ.)(CR≥10)

全视角

22(Typ.)(Tr+Td)(ms)

色彩性能：

色温

颜色数量

白场色度

6485K

1.07B(10-bit)

Wx:0.313;Wy:0.329

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB要盖率

110%

100%

100%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

98%

82%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

显示性能：

3D技术

阳光下可视性

反射率

是

友达液晶模组G320ZAN02.2电子特征

功率总耗：

133W(Max.)

刷新频率：

60Hz

翻转扫描：

No

友达液晶模组G320ZAN02 . 2信号特征

信号电气：

电流输入

电压输入

功耗

2.3/2.83A(Typ./Max.)

12.0V(Typ.)

27.6/34W(Typ./Max.)

接口特征：

位置

类型

信号类型

端子

eDP(4 Lanes),HBR2(5.4G/lane)

信号接口：

品牌

型号

数量

脚间距

脚数

脚定义

航空电子

FI-RE51S-HF

1 pcs

0.5mm

51 pins

友达液晶模组G320ZAN02.2背光特征

背光特征：

类型

位置

形状

数量

寿命(小时)

是否可换

WLED

侧入式光源

30K(Min)

接口特征：

位置

类型

WLED驱动

端子

含LED驱动器

接口详情：

品牌

型号

数量

脚间距

脚即数

脚定义

日压端子

S14B-PH-SM6-K-TB

2 pcs

2.0 mm

14 pins

驱动电气：

电流输入

电压输入

功耗

3.63A (Typ.)

24.0±2.4V

87.3/99W(Max.)

友达液晶模组G320ZAN02.2包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

4

1

820×220×535

21.50

0.0965
