面板品牌

友达(AUO)

面板型号

G320ZAN02.4

面板尺寸

32.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

3840(RGB)×2160,UHD,137PPI

像素布局

RGB垂直条状

显示区域

708.48(W)×398.52(H)mm

外观尺寸

727.3(W)×424.5(H)×20.98(D)mm

可视区域

714.48(W)×404.52(H)mm

表面处理

雾面

面板亮度

500  cd/m²(Typ.)

对比度

1000:1(Typ.)(TM)

可视角度

89/89/89/89(Typ.)(CR≥10)

工作模式

AHVA,常黑显示，透射式

视角方向

全视角

反应时间

22(Typ.)(Tr+Td)ms

显示颜色

107B,100%sRGB

光源类型

WLED,30K小时，含LED驱动器

工作频率

60Hz

触摸屏

无触摸

面板重量

4.63Kgs(Typ.)

面板应用

信号接口

V-by-One 8 lane,51 pins,端子

驱屏电压

12.0V(Typ.)

工作环境

工作：0～50℃;存储： -20～60℃

友达液晶模组G320ZAN02.4结构特征

面板尺寸：

32.0英寸

像素特征：

像素数量

像素布局

像素间距(mm)

点间距(mm)

3840(RGB)×2160UHD

RGB垂直条状

0.1845×0.1845 [137PPI]

0.0615×0.1845

结构尺寸：

显示区域(mm)

可视区域(mm)

外观尺寸(mm)

外观厚度(mm)

708.48(H)×398.52(V)

714.48(H)×404.52(V)

727.3(H)×424.5(V)

20.48±0.5mm

外观特征：

物理形状

风景肖像

宽高比

Shape Style

平面矩形

风景模式

16:9(H:V)

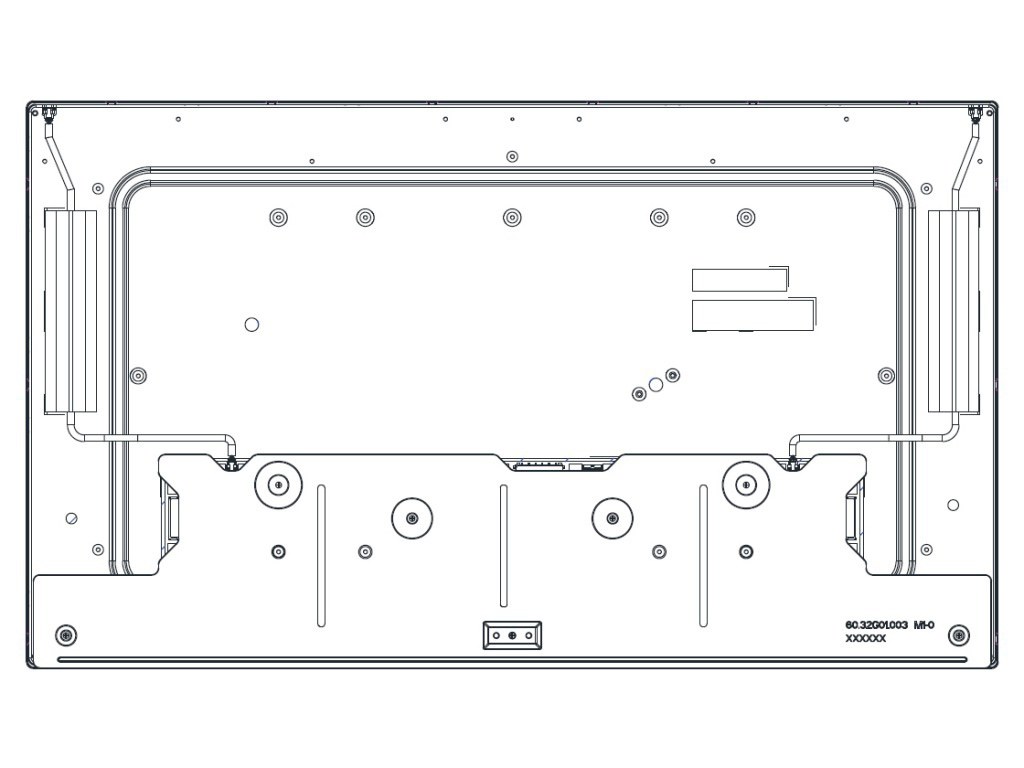

安装方式：

Rear mounting holes

其它详情：

重量

表面防护

表面处理

4.63Kgs(Typ.)

雾面

友达液晶模组G320ZAN02 . 4光学特征

基本信息：

面板亮度

可视角度(L/R/U/D)

反应时间(ms)

500  cd/m²(Typ.)

89/89/89/89(Typ.)(CR≥10)

22(Typ.)(Tr+Td)

视角方向

工作模式

对比度

全视角

AHVA,常黑显示，透射式

1000:1(Typ.)(透射)

显示颜色：

色温

显示颜色

白色色度

6485K

1.07B(10-bit)

X:0.313;Y:0.329

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB覆盖率

96%

100%

86%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

95%

71%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

白场变动：

1.28(Max.)(9 points)

友达液晶模组G320ZAN02.4电子特征

翻转扫描：

No

工作频率：

60Hz

功率消耗：

76W(Max.)

友达液晶模组G320ZAN02 . 4背光特征

灯管特征：

类型

位置

数量

形状

寿命(小时)

背光可换性

WLED

侧入式光源

-

30K(Min)

接口特征：

位置

背光驱动

类型

含LED驱动器

端子

接口详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

日压端子

S14B-PH-SM6-K-TB

2.0 mm

14 pins

2 pcs

驱动电气：

电压供应

电流供应

功率消耗

24.0±2.4V

2.35/2.82A(Typ./Max.)

-

友达液晶模组G320ZAN02 . 4信号特征

驱动电气：

电压供应

电流供应

功率消耗

12.0V(Typ.)

2.15/2.58A(Typ./Max.)

26/31W(Typ./Max.)

接口特征：

位置

信号系统

类型

背面

V-by-One 8 lane

端子

端子详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

航空电子

FI-RE51S-HF

0.5 mm

51 pins

1 pcs

友达液晶模组G320ZAN02 . 4包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m²)

备注

纸箱

4

1

820×220×535

21.50

0.0965
