面板品牌

友达(AUO)

面板型号

G320ZAN01.0

面板尺寸

32.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

3840(RGB)×2160,UHD,137PPI

像素布局

RGB垂直条状

显示区域

708.48(W)×398.52(H)mm

外观尺寸

727.3(W)×424.5(H)×20.98(D)mm

开口区域

714.48(W)×404.52(H)mm

表面处理

雾面

显示亮度

700  cd/m²(Typ.)

对比度

1350:1(Typ.)(透射)

推荐视角

全视角

响应时间

8/10(Typ.)(Tr/Td)ms

可视角度

89/89/89/89(Typ.)(CR≥10)

显示模式

AHVA,常黑显示，透射式(

支持颜色

107B,100%Adobe RGB

光源类型

WLED,30K小时，含LED驱动器

重量

4.63±0.46Kgs

应用产品

帧频率

60Hz

触摸技术

无触摸

接口类型

51 pins V-by-One 8 lane,端子

电压供应

12.0V  (Typ.)

应用环境

工作温度：0～50℃;存储温度： -20～60℃

友达液晶模组G320ZAN01 . 0结构特征

对角尺寸：

32.0”

像素特征：

像素数量

像素排列

点间距(H×V)

像素间距(H×V)

3840(RGB)×2160,UHD

RGB垂直条状

0.0615×0.1845mm

0.1845×0.1845 mm [137PPI]

结构尺寸：

显示区域(H×V)

开口区域(H×V)

外观尺寸(H×V)

外观厚度

708.48×398.52 mm

714.48×404.52 mm

727.3×424.5 mm

19.48/20.98(Typ./Max.)mm

外观特征：

物理形状

宽高比(H:V)

风景肖像

外观样式

平面矩形

16:9

风景模式

-

其它参数：

重量

表面防护

表面处理

4.63±0.46Kgs

雾面

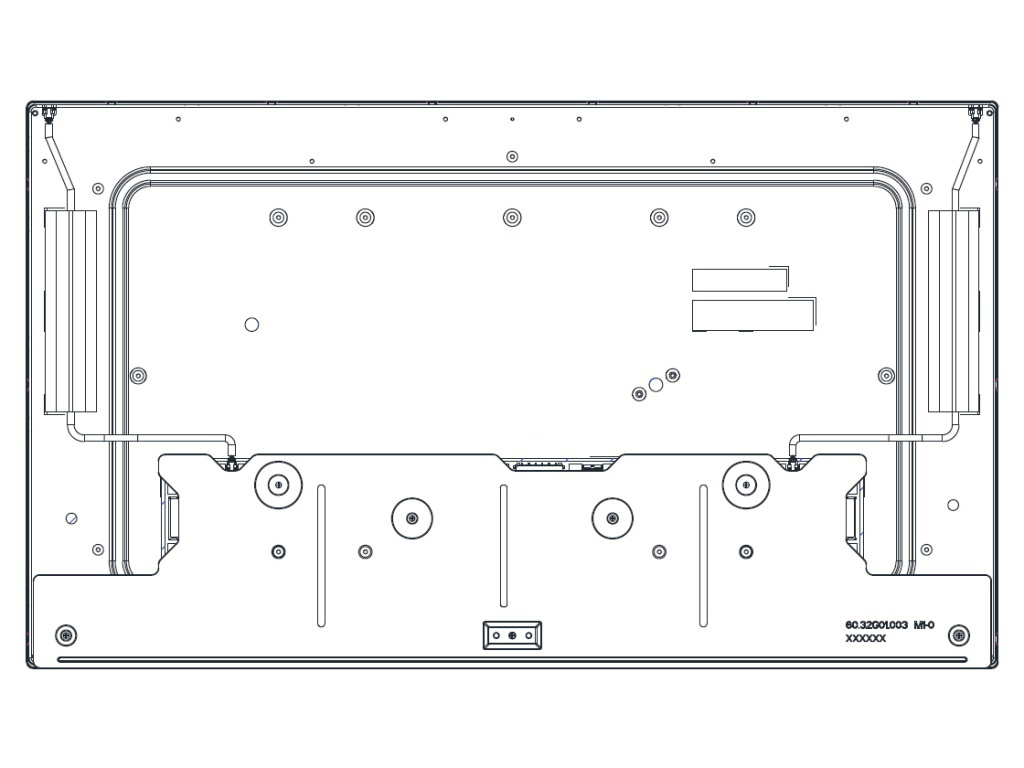

安装孔位：

Rear mounting holes

友达液晶模组G320ZAN01 . 0光学特征

基本信息：

显示亮度

显示模式

对比度

700  cd/m²(Typ.)

AHVA,常黑显示，透射式

1350:1(Typ.)(透射)

推荐视角

可视角度

响应时间

全视角

89/89/89/89(Typ.)(CR≥10)

8/10(Typ.)(Tr/Td)(ms)

色彩性能：

色温

支持颜色

白色坐标

6485K

1.07B(8-bit+H-FRC)

Wx:0.313;Wy:0.329

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB覆盖率

105%

100%

100%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

95%

79%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

亮度均匀性：

1.25(Max.)(9 points)

显示性能：

3D技术

室外可视性

反射率

是

友达液晶模组G320ZAN01.0电子特征

帧频率：

60Hz

翻转扫描：

No

功率总耗：

116.96W(Max.)

友达液晶模组G320ZAN01 . 0光源特征

光源特征：

光源类型

位置

寿命(小时)

数 量

形状

是否可换

WLED

侧入式光源

30K(Min.)

-

-

-

接口特征：

WLED驱动状态

物理类型

接口位置

含LED驱动器

端子

接口详情：

品牌

型号

数量

脚数

脚间距

脚定义

日压端子

S14B-PH-SM6-K-TB

2 pcs

14 pins

2.0mm

WLED驱动电气：

输入电压

输入电流

功率消耗

24.0±0.5V

3.2/3.84A(Typ./Max.)

76.8/92.16W(Typ./Max.)

友达液晶模组G320ZAN01.0信号特征

信号电气：

输入电压

输入电流

功率消耗

12.0V(Typ.)

1.67/2.0A(Typ./Max.)

20/24W (Typ./Max.)

接口特征：

信号类型

物理类型

接口位置

V-by-One 8 lane

端子

接口详情：

品牌

型号

数量

脚数

脚间距

脚定义

航空电子

FI-RE51S-HF

1 pcs

51 pins

0.5 mm

友达液晶模组G320ZAN01.0包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m²)

备注

纸箱

4

1

820×220×535

27.00

0.0965
