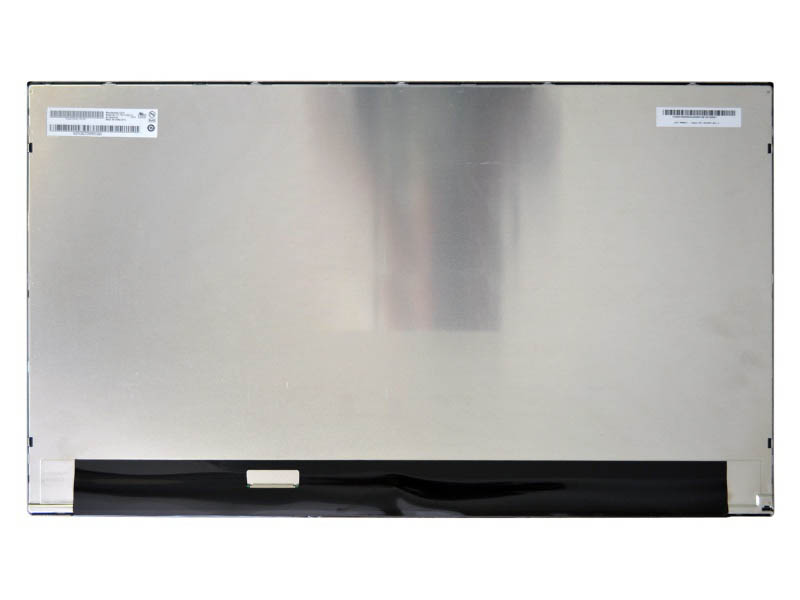

面板品牌

友达(AUO)

面板型号

M270HVN02.0

面板尺寸

27.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1920(RGB)×1080,FHD,81PPI

像素布局

RGB垂直条状

显示区域

597.6(W)×336.15(H)mm

外观尺寸

613.6(W)×356.85(H)×10.5(D)mm

可视尺寸

601.6(W)×340.15(H)mm

表面处理

雾面，Hard coating(3H)

亮度(cd/m²)

300(Typ.)

对比度

3000:1(Typ.)[透射]

最佳角度

全视角

光学模式

AMVA,常黑显示，透射式

可视角度

89/89/89/89(Typ.)(CR≥10)

响应速度

7/5(Typ.)(Tr/Td)ms

颜色数量

16.7M,72%NTSC

背光类型

1554PWLED,40K小时，无驱动

屏幕重量

2.18Kgs(Typ.)

适用于

刷新频率

75Hz

触摸功能

无触摸

信号系统

LVDS(2ch,8-bit),端子，30 pins

供应电压

5.0V(Typ.)

最大额定

存储温度：-20～60℃工作温度：0～50℃

友达液晶模组M270HV N02 . 0结构详情

像素特征：

分辨率

1920(RGB)×1080,FHD

像素配置

RGB垂直条状

点间距(W×H)

0.10375×0.31125 mm

像素间距(W×H)

0.31125×0.31125mm 81PPI]

物理尺寸：

显示尺寸

597.6(W)×336.15(H)mm

外观尺寸

613.6(W)×356.85(H)mm

可视尺寸

601.6(W)×340.15(H)mm

外观厚度

7.2/10.5(Typ./Max.)mm

外观特征：

物理形状

平面矩形，有边框

风景肖像

风景模式

宽高比(W:H)

16:9

外观样式

-

安装方式：

Side mounting holes(4-M2)on left,right bezel

其它细节：

重量

2.18Kgs(Typ.)

表面处理

雾面， Hard coating(3H)

友达液晶模组M270HV N02 . 0光学详情

基础信息：

亮度(cd/m²)

300(Typ.)

对比度

3000:1(Typ.)(透射)

最佳角度

全视角

响应速度

7/5(Typ.)(Tr/Td)ms

可视角度

89/89/89/89(Typ.)(CR≥10)

光学模式

AMVA,常黑显示，透射式

色彩性能：

色度

Wx:0.313;Wy:0.329

颜色数量

16.7M(8-bit)

色温

6485K

白场变动

1.25/1.33(Typ./Max.)(9 points)?

1931色域：

NTSC比值

72%

sRGB覆盖率

95%

Adobe RGB覆盖率

73%

DCI-P3覆盖率

75%

Rec.2020覆盖率

54%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

友达液晶模组M270HVN02.0电子详情

刷新频率：

75Hz

翻转扫描：

No

功率总耗：

20.98W(Typ.)

友达液晶模组M270HVN02.0信号详情

信号电气：

输入电流

1.22/1.46A(Typ./Max.)

输入电压

5.0V(Typ.)

功率消耗

6.1/7.3W (Typ./Max.)

信号接口

LVDS(2ch,8-bit)

接口特征：

位置

背面

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

信盛精工

MSCKT2407P30HB

1.0 mm

30 pins

1 pcs

LVDS-30P2C8B-160A

友达液晶模组M270HV N02 . 0发光详情

光源特征：

灯管类型

WLED

数量

1554P

位置

侧入式光源(底部)

可换性

灯管形状

4串

灯管寿命

40K(Min.)小时

灯管电气：

输入电压

43.5/46.5/51V(Min./Typ./Max.

输入电流

80/84mA (Typ./Max.)

功率消耗

14.88W/16.32W (Typ./Max.)

接口特征：

位置

背面

类型

端子

接口详情：

品牌

型号

脚距

脚即数

数量

脚定义?

恩得利

3707K-S06N-21R

1.0 mm

6 pins

1 pcs

BLE-6PINS-CCAACC

灯管驱动：

无

友达液晶模组M270HVN02.0包装详情

包装类型

片/包装

箱 数 ?

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

盒子

10

1

708×261×473

27.13

0.0874

卡板

80

8

1070×740×1084

229.94

0.8583
