面板品牌

友达(AUO)

面板型号

P215HAN01.0

面板尺寸

21.5英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1920(RGB)×1080,FHD,102PPI

像素布局

RGB垂直条状

显示区域

476.064(W)×267.786(H)mm

外观尺寸

489.3(W)×287(H)×12.8(D)mm

可视区域

479.3(W)×271.0(H)mm

表面处理

雾面，Hard coating(3H)

面板亮度

300  cd/m²(Typ.)

对比度

1000:1(Typ.)(TM)

可视角度

89/89/89/89(Typ.)(CR≥10)

工作模式

AHVA,常黑显示，透射式

视角方向

全视角

反应时间

14(Typ.)(G to G)ms

显示颜色

16.7M,72%NTSC

光源类型

17S4P WLED,50K小时，不含驱动

工作频率

60Hz

触摸屏

无触摸

面板重量

1.63Kgs(Typ.)

面板应用

信号接口

LVDS(2 ch,8-bit),30 pins,端子

驱屏电压

5.0V  (Typ.)

工作环境

工作：0～50℃;存储：-20～60℃

友达液晶模组P215HAN01.0结构详情

像素特征：

分辨率

1920(RGB)×1080,FHD

像素配置

RGB垂直条状

点间距(W×H)

0.08265×0.24795 mm

像素间距(W×H)

0.24795×0.24795 mm [102PPI]

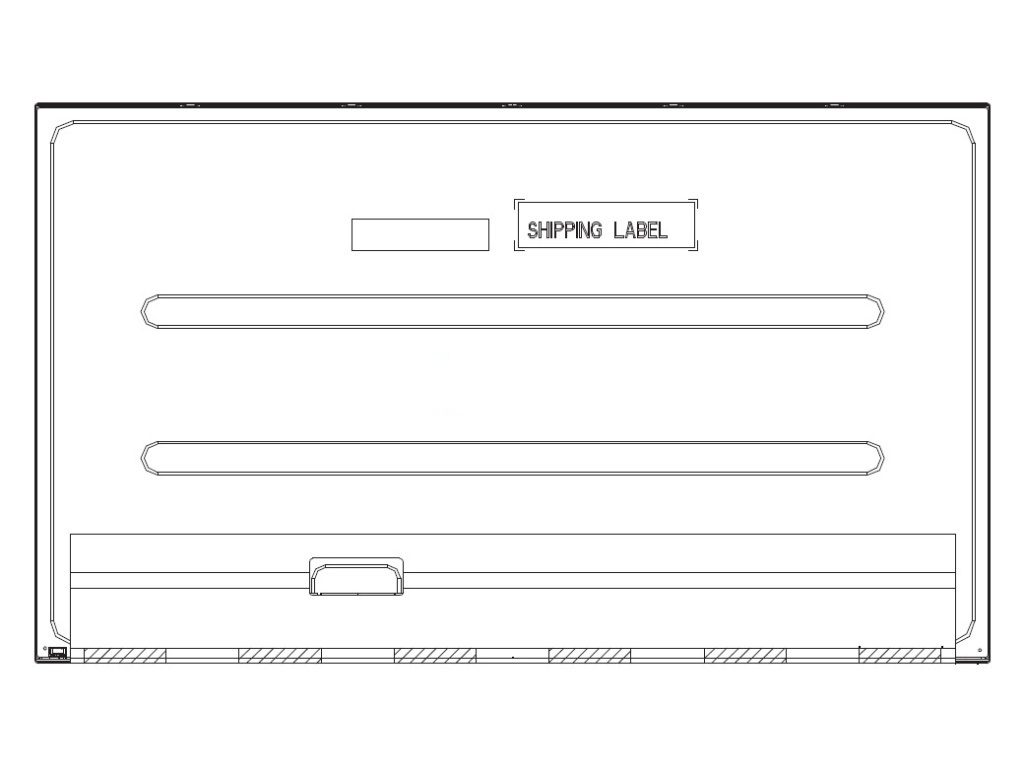

结构尺寸：

显示尺寸

476.064(W)×267.786(H)mm

外观尺寸

489.3(W)×287(H)mm

可视尺寸

479.3(W)×271.0(H)mm

外观厚度

9.2/12.8(Typ./Max.)mm

外观特征：

物理形状

平面矩形

风景肖像

风景/肖像模式

宽高比(W:H)

16:9

外观形状

安装方式：

Without

其它详情：

重量

1.63Kgs(Typ.)

表面处理

雾面， Hard coating(3H)

友达液晶模组P215HAN01.0光学详情

基本信息：

亮度(cd/m²)

300(Typ.)

对比度

1000:1(Typ.)(透射)

最佳角度

全视角

响应速度

14(Typ.)(G to G)(ms)

可视角度

89/89/89/89(Typ.)(CR≥10)

光学模式

AHVA,常黑显示，透射式

色彩性能：

色度

Wx:0.313;Wy:0.329

颜色数量

16.7M(8-bit)

色温

6485K

白场变动

1.25/1.33(Typ./Max. (9 points)

1931色域：

NTSC比值

75%

sRGB覆盖率

95%

Adobe RGB覆盖率

74%

DCI-P3覆盖率

77%

Rec.2020覆盖率

56%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

友达液晶模组P215HAN01.0电子详情

刷新频率：

60Hz

翻转扫描：

No

功率总耗：

13.5W(Typ.)

友达液晶模组P215HAN01.0信号详情

信号电气：

输入电流

0.46/0.55A(Typ./Max.)

输入电压

5.0V(Typ.)

功耗

2.35/2.75W (Typ./Max.)

信号接口

LVDS(2ch,8-bit)

接口特征：

位置

背面

类型

端子

信号接口：

品牌

型号

数量

脚间距

脚数

脚定义

禾昌

187034-30091

1 pcs

1.0 mm

30 pins

LVDS-30P2C8B-160A

友达液晶模组P215HAN01.0发光详情

灯管特征：

灯管类型

WLED

背光可换性

位置

侧入式光源(底部)

数 量

17S4P

灯管形状

4串

寿命

50K(Min.)小时

灯管电气：

输入电流

55/60mA(Typ./Max.)

输入电压

51.0±3.4V

功耗

11.2/12.0W(Typ./Max.)

接口特征：

位置

背面

类型

端子

接口详情：

品牌

型号

数量

脚间距

脚数

脚定义

瀚荃

CI1406M1VLD-NH

1 pcs

1.0 mm

6 pins

BLE-6PINS-CCAACC

背光驱动：

无

友达液晶模组P215HAN01.0包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

13

1

565×345×375

23.01

0.0731
