面板品牌

友达(AUO)

面板型号

P215HVN01.0

面板尺寸

21.5英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1920(RGB)×1080,FHD,102PPI

像素布局

RGB垂直条状

显示区域

476.64(W)×268.11(H)mm

外观尺寸

495.6(W)×292.2(H)×11(D)mm

可视尺寸

479.8(H)×271.31(V)mm

表面处理

雾面，Hard coating(3H)

显示亮度

300  cd/m²(Typ.)

对比度

3000:1(Typ.)(运射)

视角方向

全视角

响应时间

13/5(Typ.)(Tr/Td)ms

可视角度

89/89/89/89(Typ.)(CR≥10)

操作模式

VA,常黑显示，透射式

支持颜色

16.7M,72%NTSC

光源类型

WLED [1554P],30K小时，无驱动

重量

1.67Kgs(Typ.)

适用于

帧频率

60Hz

触摸面板

无触摸

接口类型

30 pins LVDS(2ch,8-bit),端子

电压供应

5.0V(Typ.)

应用环境

工作温度：-10～50℃;存储温度：-20～60℃

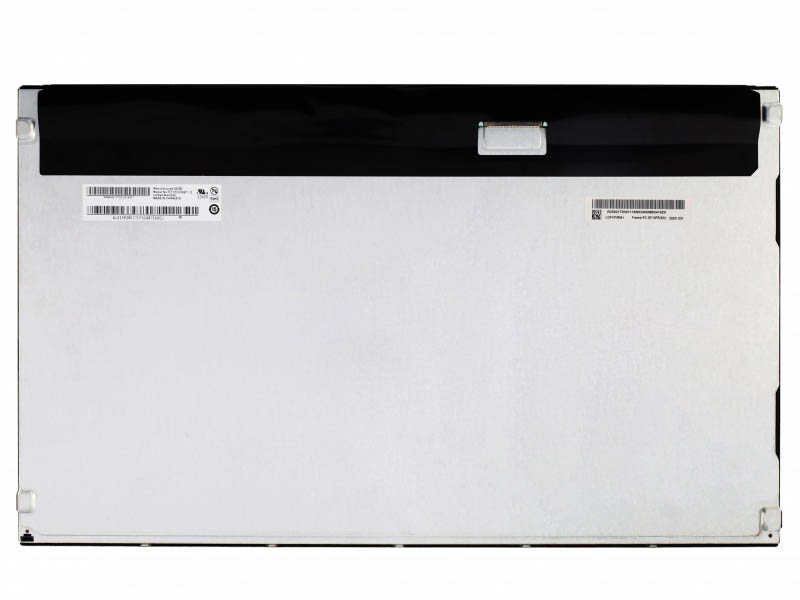

友达液晶模组P215HV N01 . 0结构详情

像素特征：

解析度

1920(RGB)×1080,FHD

点间距(mm)

0.08275×0.24825(H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.24825×0.24825(H×V)[102PPI]

结构尺寸：

显示区域(mm)

476.64(H)×268.11(V)

开口区域(mm)

479.8(H)×271.31(V)

外观尺寸(mm)

495.6(H)×292.2(V)

外观厚度(mm)

7.4/11.0(Typ./Max.)

外观特征：

物理形状

平面矩形

外观样式

宽高比

16:9(H:V)

风景肖像

风景/肖像模式

安装方式：

Side mounting holes(4-M3)on left,right bezel

其它参数：

重量

1.67Kgs(Typ.)

表面处理

雾面， Hard coating(3H)

友达液晶模组P215HV N01 . 0光学详情

基础信息：

显示亮度

300  cd/m²(Typ.)

对比度

3000:1(Typ.)(透射)

可视角度

89/89/89/89(Typ.)(CR≥10)

显示模式

VA,常黑显示，透射式

推荐视角

全视角

响应时间(ms)

13/5(Typ.)(Tr/Td)

色彩性能：

白色坐标

Wx:0.313;Wy:0.329

支持颜色

16.7M(8-bit)

色温

6485K

亮度均匀性

1.25/1.33(Typ./Max.)(9 points)

1931色域：

NTSC比值

74%

sRGB覆盖率

96%

Adobe RGB覆盖率

74%

DCI-P3覆盖率

77%

Rec.2020覆盖率

55%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

友达液晶模组P215HVN01.0电子详情

帧频率：

60Hz

翻转扫描：

No

功率总耗：

15.2W(Typ.)

友达液晶模组P215HVN01.0信号详情

信号电气：

电压供应

  5.0V(Typ.)

电流供应

0.62/0.74A(Typ./Max.)

功率消耗

3.1/3.7W(Typ./max.)

信号类型：

LVDS(2 ch,8-bit)

逻辑电压

-

接口特征：

位置

  背面

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

禾昌

AL230F-AOG1D-P

1.0 mm

30 pins

1 pcs

LVDS-30P2C8B-160A

友达液晶模组P215HVN01.0光源详情

光源特征：

光源类型

WLED

数量

15S4P

位置

侧入式光源(底部)

是否可换

-

形状

4串

寿命

30K(Min)Hours

灯管电气：

电压供应

46.5/51V(Typ./Max.)

电流供应

65/72mA (Typ./Max.)

功率消耗

12.1/13.3W(Typ./Max.)

接口特征：

位置

背面

类型

端子

接口详情：

品牌

型号

脚距

脚即数

数量

脚定义

恩得利

3707K-S06N-21R

1.0 mm

6 pins

1 pcs

BLE-6PINS-CCAACC

光源驱动：

无

友达液晶模组P215HVN01.0包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

13

1

565×345×375

23.66

0.0731
