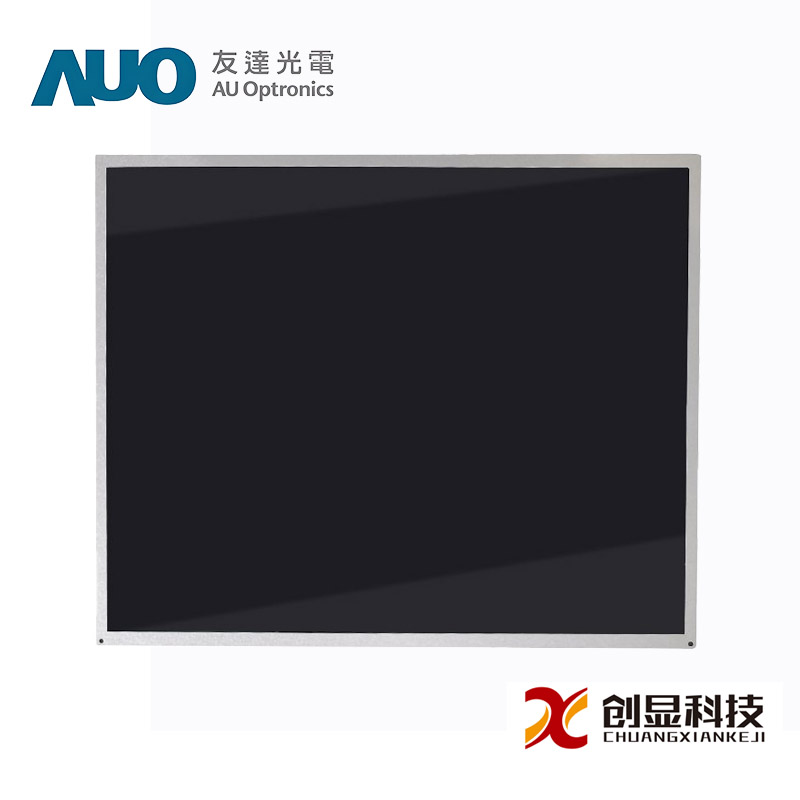

面板品牌

友达(AUO)

面板型号

M170ETN01.1

面板尺寸

17.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1280(RGB)×1024,SXGA,96PPI

像素布局

RGB垂直条状

显示区域

337.92(W)×270.336(H)mm

外观尺寸

358.5(W)×296.5(H)×10.8(D)mm

可视尺寸

341.72×274.14(HxV)mm

表面处理

雾面， Hard coating(3H)

亮度(cd/m²)

250  cd/m²(Typ.)

对比度

1000:1(Typ.)(透射)

推荐视角

6 o'clock

光学模式

TN,常白显示，透射式

可视角度

85/85/80/80 (Typ.)(CR≥10)

响应速度

3.8/1.2(Typ.)(Tr/Td)ms

颜色数量

16.7M,72%NTSC

背光系统

9S4P WLED,30K小时，不含驱动

重量

1.27Kgs(Typ.)

适用于

刷新频率

75Hz

触摸屏

无触摸

信号类型

LVDS(2ch,8-bit),端子，30 pins

电压供应

5.0V(Typ.)

最大额定

工作温度：0～50°℃ 存储温度： -20～60℃

友达液晶模组M170ET N01 . 1结构详情

像素特征：

分辨率

1280(RGB)×1024,SXGA

像素配置

RGB垂直条状

点间距(W×H)

0.088×0.264 mm

像素间距(W×H)

0.264×0.264 mm [96PPI]

结构尺寸：

显示尺寸

337.92(W)×270.336(H)mm

外观尺寸

358.5(W)×296.5(H)mm

可视尺寸

341.72(W)×274.14(H)mm

外观厚度

7.7/10.8(Typ./Max.)mm

外观特征：

物理形状

平面矩形，有边框

风景肖像

风景模式

宽高比(W:H)

5:4

外观形状

安装方式：

Side mounting holes(4-M3)on left,right bezel

其它详情：

重量

1.27Kgs(Typ.)

表面处理

雾面， Hard coating(3H)

友达液晶模组M170ET N01 . 1光学详情

基本信息：

亮度(cd/m²)

250(Typ.)

对比度

1000:1(Typ.)(透射)

最佳角度

6 o'clock

响应速度

3.8/1.2(Typ.)(T/Td)(ms)

可视角度

85/85/80/80  (Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

色彩性能：

色度

Wx:0.313;Wy:0.329

颜色数量

16.7M(6-bit+Hi-FRC)

色温

6485K

白场变动

1.25/1.33(Typ./Max.)(9 points)

1931色域：

NTSC比值

73%

sRGB覆盖率

96%

Adobe RGB要盖率

74%

DCI-P3覆盖率

76%

Rec.2020覆盖率

54%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

友达液晶模组M170ETN01.1电子详情

刷新频率：

75Hz

翻转扫描：

No

功率总耗：

8.1W(Typ.)

友达液晶模组M170ETN01.1信号详情

信号电气：

输入电流

0.72/0.87A(Typ./Max.)

输入电压

5.0V(Typ.)

功耗

3.6/4.32W (Typ./Max.)

信号接口

LVDS(2ch,8-bit)

接口特征：

位置

背面

类型

端子

信号接口：

品牌

型号

数量

脚间距

脚数

脚定义

信盛精工

MSCKT2407P30HB

1 pcs

1.0 mm

30 pins

LVDS-30P2C8B-160A

友达液晶模组M170ET N01 . 1发光详情

灯管特征：

灯管类型

WLED

背光可换性

-

位置

侧入式光源(底部)

数 量

954P

灯管形状

4串

寿命

30K(Min.)小时

灯管电气：

输入电流

45/49.5mA(Typ./Max.)

输入电压

24.8±1.8V

功耗

4.5/4.8W(Typ./Max.)

接口特征：

位置

背面

类型

端子

接口详情：

品牌

型号

数量

脚间距

脚数

脚定义

恩得利

3707K-S06N-21R

1 pcs

1.0 mm

6 pins

BLE-6PINS-CCAACC

背光驱动：

无

友达液晶模组M170ETN01.1包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

15

1

416×390×377

21.11

0.0612

97.17M25.10D
