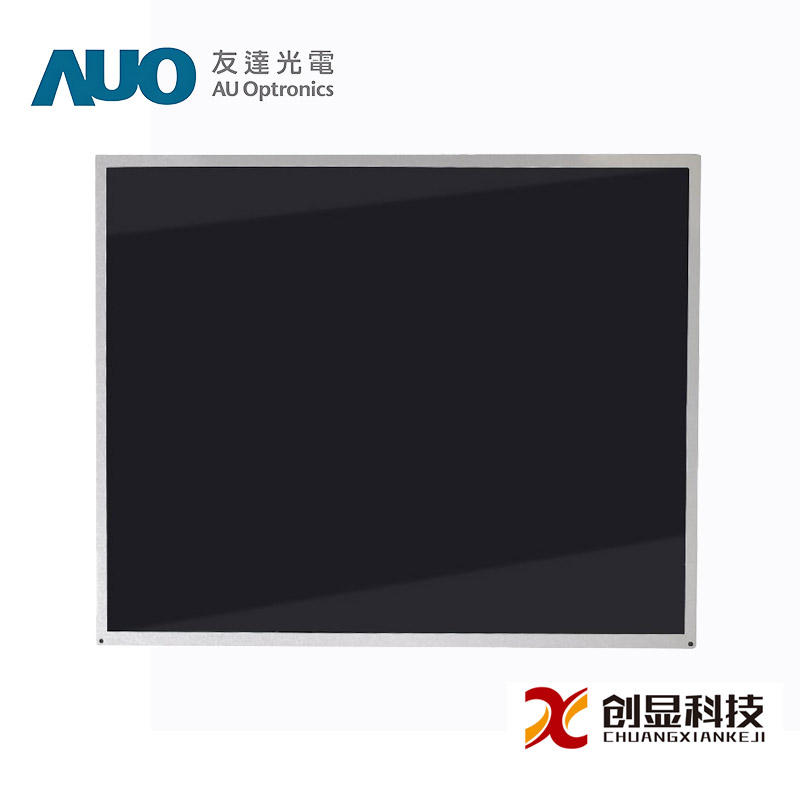

面板品牌

友达(AUO)

面板型号

G150XAN01.0

面板尺寸

15.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×768,XGA,85PPI

像素布局

RGB垂直条状

显示区域

304.128(W)×228.096(H)mm

外观尺寸

326.5(W)×253.5(H)×9(D)mm

可视尺寸

309.9(W)×236.3(H)mm

表面处理

雾面， Hard coating(3H)

亮度(cd/m²)

400(Typ.)

对比度

1000:1(Typ.)[透射]

最佳角度

全视角

光学模式

AHVA,常黑显示，透射式(

可视角度

89/89/89/89(Typ.)(CR≥10)

响应速度

25(Typ.)(Tr+Td)ms

颜色数量

16.2M,60%NTSC

背光类型

WLED,50K小时，含LED驱动器

屏幕重量

920g(Max.)

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

LVDS(1 ch,8-bit),端子，20 pins

供应电压

3.3V(Typ.)

最大额定

存储温度： -20～70℃工作温度： -20～70℃

友达液晶模组G150XAN01 . 0结构特征

面板尺寸：

15.0英寸

像素特征：

像素数量

像素布局

像素间距(mm)

点间距(mm)

1024(RGB)×768,XGA

RGB垂直条状

0.297×0.297  [85PPI]

0.099×0.297

结构尺寸：

显示区域(mm)

可视区域(mm)

外观尺寸(mm)

外观厚度(mm)

304.128(H)×228.096(V)

309.9(H)×236.3(V)

326.5(H)×253.5(V)

9.0(Mx.)mm

外观特征：

物理形状

风景肖像

宽高比

Shape Style

平面矩形

风景模式

4:3(H:V)

安装方式：

Side mounting holes(4-M2)on left,right bezel

其它详情：

重量

表面防护

表面处理

920g(Max.)

雾面， Hard coating(3H)

友达液晶模组G150XAN01 . 0光学特征

基本信息：

面板亮度

可视角度(L/R/U/D)

反应时间(ms)

400  cd/m²(Typ.)

89/89/89/89(Typ.)(CR≥10)

25(Typ. (Tr+Td)

视角方向

工作模式

对比度

全视角

AHVA,常黑显示，透射式

1000:1(Typ.)(透射)

显示颜色：

色温

显示颜色

白色色度

6485K

16.2M(6-bit+FRC)

X:0.313;Y:0.329

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB覆盖率

60%

78%

62%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

62%

45%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

白场变动：

1.25/1.33(Typ./Max. (9 points)

友达液晶模组G150XAN01.0电子特征

翻转扫描：

No

工作频率：

60Hz

功率消耗：

7.5W(Typ.)

友达液晶模组G150XAN01 . 0背光特征

灯管特征：

类型

位置

数量

形状

寿命(小时)

背光可换性

WLED

侧入式光源

-

-

50K(Min.)

No

接口特征：

位置

背光驱动

类型

-

含LED驱动器

端子

接口详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

恩得利

3808K-F06N-12R

1.25 mm

6 pins

1 pcs

驱动电气：

电压供应

电流供应

功率消耗

12.0±1.2V

0.49/0.54A(Typ./Max.)

5.9/6.48W  (Typ./Max.)

友达液晶模组G150XAN01.0信号特征

驱动电气：

电压供应

电流供应

功率消耗

3.3V(Typ.)

0.43/0.52A(Typ.Max.)

1.41/170W(Typ./Max.)

接口特征：

位置

信号系统

类型

背面

LVDS(1 ch,8-bit)

端子

端子详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

信盛精工

MSB240420HD

1.25 mm

20 pins

1 pcs

友达液晶模组G150XAN01 . 0包装特征

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

20

1

430×370×350

20.00

0.0557

空运卡板

480

24

1140×890×1532

N/A

1.5544

海运卡板

600

30

1140×890×2014

N/A

2.0434

海运HQ卡板

720

36

1140×890×2364

N/A

2.3985
