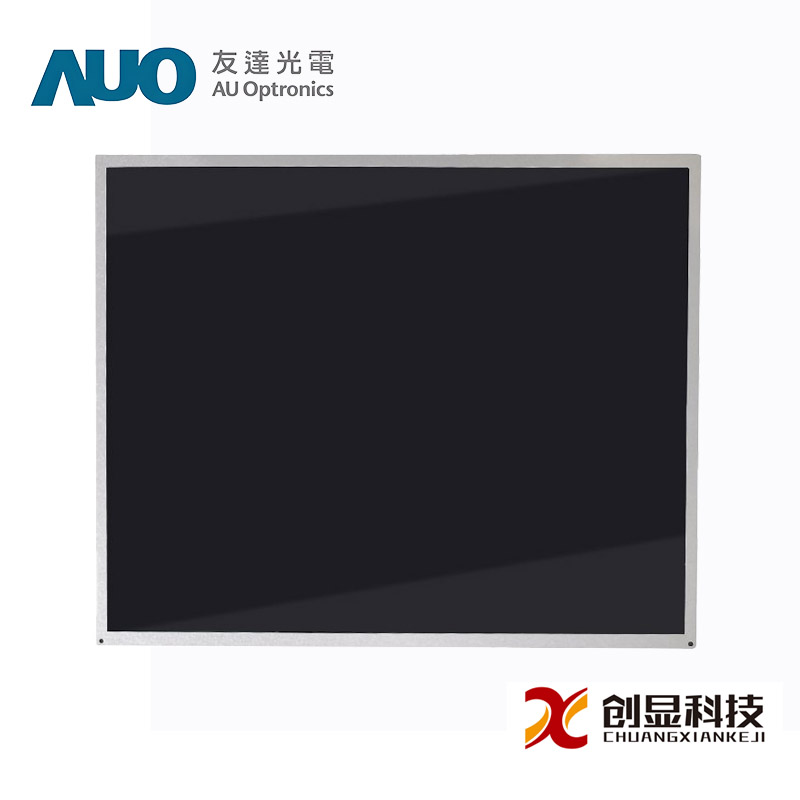

面板品牌

友达(AUO)

面板型号

G150XAN01.2

面板尺寸

15.0英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×768,XGA,85PPI

像素布局

RGB垂直条状

显示区域

304.128(W)×228.096(H)mm

外观尺寸

326.5(W)×253.5(H)×6.8(D)mm

可视区域

309.9(W)×236.3(H)mm

表面处理

雾面， Hard coating(3H)

面板亮度

500  cd/m²(Typ.)

对比度

1000:1(Typ.)(TM)

可视角度

89/89/89/89(Typ.)(CR≥10)

工作模式

AHVA,常黑显示，透射式

视角方向

全视角

反应时间

25(Typ.)(Tr+Td)ms

显示颜色

16.2M,60%NTSC

光源类型

WLED,50K小时，含LED驱动器

工作频率

60Hz

触摸屏

无触摸

面板重量

660g(Max.)

面板应用

信号接口

LVDS(1ch,8-bit),30 pins,端子

驱屏电压

3.3V(Typ.)

工作环境

工作： -20～70℃;存储： -20～70℃

友达液晶模组G150XAN01 . 2结构详情

像素特征：

解析度

1024(RGB)×768,XGA

点间距(mm)

0.099×0.297(H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.297×0.297(H×V)[85PPI]

结构尺寸：

显示区域(mm)

304.128(H)×228.096(V)

开口区域(mm)

309.9(H)×236.3(V)

外观尺寸(mm)

326.5(H)×253.5(V)

外观厚度(mm)

6.8(Max.)

外观特征：

物理形状

平面矩形

外观样式

-

宽高比

4:3(H:V)

风景肖像

风景模式

安装方式：

Side mounting holes(4-M2)on left,right bezel

其它参数：

重量

660g(Max.)

表面处理

雾面， Hard coating(3H)

友达液晶模组G150XAN01 . 2光学详情

基础信息：

显示亮度

500  cd/m²(Typ.)

对比度

1000:1(Typ.)(透射)

可视角度

89/89/89/89(Typ.)(CR≥10)

显示模式

AHVA,常黑显示，透射式

推荐视角

全视角

响应时间(ms)

25(Typ.)(Tr+Td)

色彩性能：

白色坐标

Wx:0.313;Wy:0.329

支持颜色

16.2M(6-bit+FRC)

色温

6485K

亮度均匀性

1.25/1.33(Typ./Max.)(9 points)

1931色域：

NTSC比值

60%

sRGB覆盖率

78%

Adobe RGB覆盖率

62%

DCI-P3覆盖率

62%

Rec.2020覆盖率

45%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

友达液晶模组G150XAN01.2电子详情

帧频率：

60Hz

翻转扫描：

No

功率总耗：

9.2W (Typ.)

友达液晶模组G150XAN01.2信号详情

信号电气：

电压供应

3.3V(Typ.)

电流供应

0.42/0.51A(Typ./Max.)

功率消耗

1.39/1.68W(Typ./Max.)

信号类型：

LVDS(1 ch,8-bit)

逻辑电压

-

接口特征：

位置

背面

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

信盛精工

MSCK2407P30

1.0 mm

30 pins

1 pcs

友达液晶模组G150X AN01 . 2光源详情

光源特征：

光源类型

WLED

数量

-

位置

侧入式光源

是否可换

No

形状

寿命

50K(Min)Hours

接口特征：

位置

-

类型

包含在屏信号接口中

光源驱动：

含LED驱动器

驱动电气：

电压供应

12.0V(Typ.)

电流供应

0.65/0.71A(Typ./Max.)

功率消耗

7.75/8.5W(Typ./Max.)

友达液晶模组G150XAN01.2包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

18

1

413×366×359

15.00

0.0543

空运卡板

432

24

1150×840×1571

N/A

1.5176

海运卡板

540

30

1150×840×2065

N/A

1.9948

海运HQ卡板

648

36

1150×840×2424

N/A

2.3416
