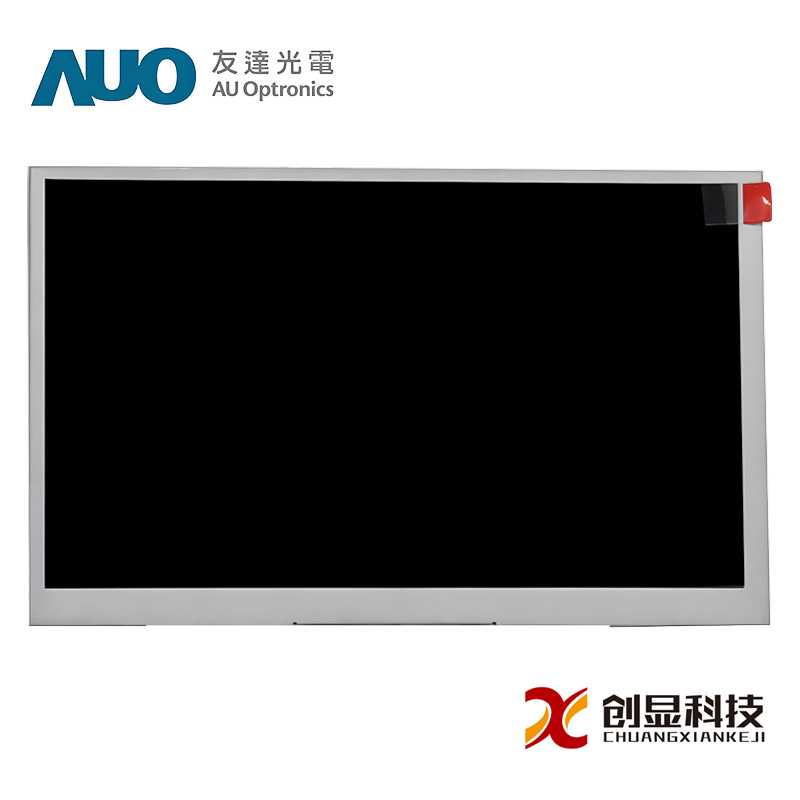

面板品牌 ：友达(AUO) 面板型号 ：G156XTN01.0 面板尺寸 ：15.6英寸 分辨率 ：1366(RGB)×768,WXGA,100PPI 显示区域 ：344.232(W)×193.536(H)mm 外观尺寸 ：363.8(W)×215.9(H)×9.6(D)mm 对比度 ：800:1(Typ.)(透射) 可视角度 ：85/85/50/80(Typ.)(CR≥10) 信号接口 ：LVDS 工作温度 ： -30 ~ 85°C 生产状态 ：量产中。
|
面板品牌 |
友达(AUO) |
面板型号 |
G156XTN01.0 |
|
面板尺寸 |
15.6英寸 |
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
分辨率 |
1366(RGB)×768,WXGA,100PPI |
像素布局 |
RGB垂直条状 |
|
显示区域 |
344.232(W)×193.536(H)mm |
外观尺寸 |
363.8(W)×215.9(H)×9.6(D)mm |
|
开口区域 |
350.4(横)×196.94(竖)mm |
表面处理 |
雾面， Hard coating(3H),反射率4.3%(Typ.) |
|
显示亮度 |
400 cd/m²(Typ.) |
对比度 |
800:1(Typ.)(透射) |
|
推荐视角 |
6 o'clock |
响应时间 |
10(Typ.)(Tr+Td)ms |
|
可视角度 |
85/85/50/80(Typ.)(CR≥10) |
显示模式 |
TN,常白显示，透射式 |
|
支持颜色 |
16.7M,62%NTSC |
光源类型 |
WLED,50K小时，含LED驱动器 |
|
重量 |
860g(Typ.) |
应用产品 |
|
|
帧频率 |
60Hz |
触摸技术 |
无触摸 |
|
接口类型 |
30 pins LVDS(1 ch,8-bit),端子 |
||
|
电压供应 |
3.3V(Typ.) |
||
|
应用环境 |
工作温度： -30～85℃;存储温度： -30～85℃ |
||
|
友达液晶模组G156X TN01 . 0结构详情 |
||||
|
像素特征： |
解析度 |
1366(RGB)×768,WXGA |
点间距(mm) |
0.084×0.252(H×V) |
|
像素排列 |
RGB垂直条状 |
像素间距(mm) |
0.252×0.252(H×V)[100PPI] |
|
|
结构尺寸： |
显示区域(mm) |
344.23(H)×193.536(V) |
开口区域(mm) |
350.4(H)×196.94(V) |
|
外观尺寸(mm) |
363.8(H)×215.9(V) |
外观厚度(mm) |
9.1±0.5 |
|
|
外观特征： |
物理形状 |
平面矩形 |
外观样式 |
|
|
宽高比 |
16:9(H:V) |
风景肖像 |
风景模式 |
|
|
安装方式： |
Side mounting holes(4-M3)on left,right bezel |
|
||
|
其它参数： |
重量 |
860g(Typ.) |
表面处理 |
雾面， Hard coating(3H),反射率4.3%(Typ.) |
|
友达液晶模组G156X TN01 . 0光学详情 |
||||
|
基础信息： |
显示亮度 |
400 cd/m²(Typ.) |
对比度 |
800:1(Typ.)(透射) |
|
可视角度 |
85/85/50/80 (Typ.)(CR≥10) |
显示模式 |
TN,常白显示，透射式 |
|
|
推荐视角 |
6 o'clock |
响应时间(ms) |
10(Typ.)(Tr+Td) |
|
|
色彩性能： |
白色坐标 |
Wx:0.313;Wy:0.329 |
支持颜色 |
16.7M(6-bit+Hi-FRC) |
|
色温 |
6485K |
亮度均匀性 |
1.33/1.43(Typ./Max.)(5 points) |
|
|
1931色域： |
NTSC比值 |
63% |
sRGB覆盖率 |
82% |
|
Adobe RGB覆盖率 |
65% |
DCI-P3覆盖率 |
65% |
|
|
Rec.2020覆盖率 |
47% |
色域说明 |
sRGB(Rec.709,BT.709),Rec.2020(BT.2020) |
|
|
友达液晶模组G156XTN01.0电子详情 |
|
|
帧频率： |
60Hz |
|
翻转扫描： |
No |
|
功率总耗： |
5.43W(Typ.) |
|
友达液晶模组G156XTN01.0信号详情 |
||||||
|
信号电气： |
电压供应 |
3.3V(Typ.) |
电流供应 |
0.20/0.24A (Typ.Max.) |
||
|
功率消耗 |
0.66/0.79W(Typ./Max.) |
|||||
|
信号类型： |
LVDS(1 ch,8-bit) |
逻辑电压 |
|
|||
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||
|
接口详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚定义 |
|
航空电子 |
FI-XB30SSL-HF15 |
1.0 mm |
30 pins |
1 pcs |
LVDS-30P1C8B-170A |
|
|
友达液晶模组G156XTN01.0光源详情 |
||||||
|
光源特征： |
光源类型 |
WLED |
数量 |
|
光源寿命 |
50K(Min.)小时 |
|
是否可换 |
|
形状 |
- |
光源位置 |
侧入式光源 |
|
|
接口特征： |
位置 |
|
类型 |
端子 |
||
|
接口详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚定义 |
|
恩得利 |
3808K-F05N-12R |
1.25 mm |
5 pins |
1 pcs |
|
|
|
光源驱动： |
含LED驱动器 |
|||||
|
驱动电气： |
电压供应 |
12.0±1.2V |
电流供应 |
0.40/0.48A (Typ./Max.) |
||
|
功率消耗 |
4.77/5.72W(Typ./Max.) |
|||||
|
友达液晶模组G156XTN01.0包装详情 |
||||||
|
包装类型 |
片/包装 |
箱 数 |
包装长宽高(mm) |
毛重(Kgs) |
体积(m³) |
备注 |
|
纸箱 |
16 |
1 |
450×375×319 |
15.30 |
0.0538 |
|
