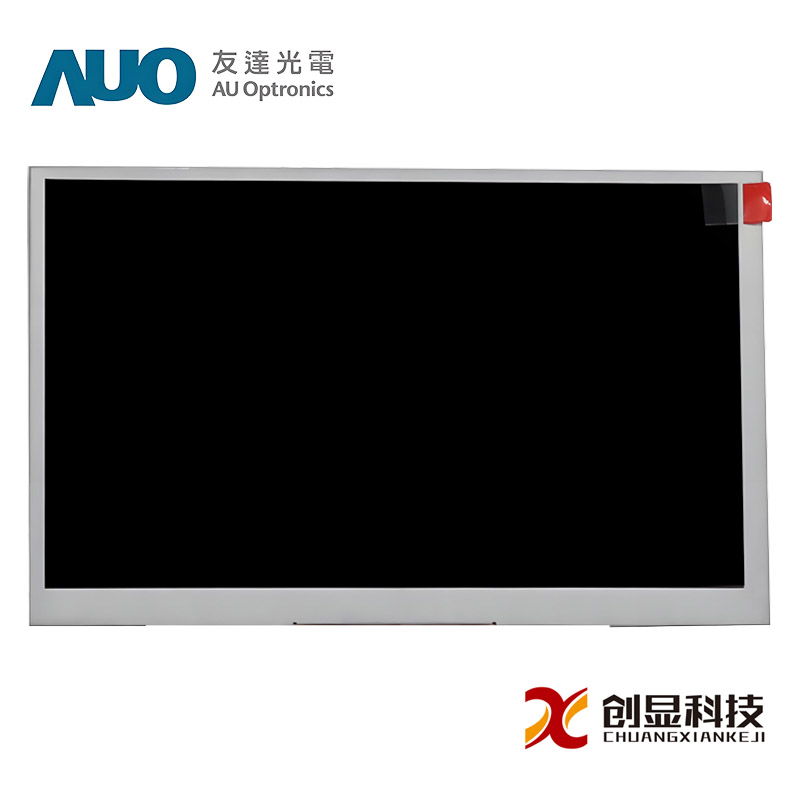

面板品牌

友达(AUO)

面板型号

G156XTN01.2

面板尺寸

15.6英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1366(RGB)×768,WXGA,100PPI

像素布局

RGB垂直条状

显示区域

344.232(W)×193.536(H)mm

外观尺寸

363.8(W)×215.9(H)×9.57(D)mm

可视尺寸

347.06×196.49 mm(H×V)

表面处理

雾面， Hard coating(3H)

亮度(cd/m²)

400(Typ.)

对比度

800:1(Typ.)[透射]

最佳角度

6 o'clock

光学模式

TN,常白显示，透射式

可视角度

85/85/70/80 (Typ.)(CR≥10)

响应速度

10(Typ.)(Tr+Td)ms

颜色数量

16.7M,62%NTSC

背光类型

WLED,50K小时，含LED驱动器

屏幕重量

860g(Typ.)

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

eDP(1 Lane),eDP1.2,端子，30 pins

供应电压

3.3V(Typ.)

最大额定

工作温度： -30～85℃ 存储温度： -30～85°℃

友达液晶模组G156X TN01 . 2结构详情

像素特征：

像素数量

1366(RGB)×768,WXGA

点间距

0.084×0.252 mm(H×V)

像素布局

RGB垂直条状

像素间距

0.252×0.252 mm(H×V)[100PPI]

结构尺寸：

显示区域

344.232×193.536 mm(H×V)

可视区域

347.06×196.49 mm(H×V)

外观尺寸

363.8×215.9mm(HxV)

外观厚度

9.07/9.57(Typ./Max.)mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

16:9(H:V)

外观样式

-

安装孔位：

Side mounting holes(4-M3)on left,right bezel

其它特征：

重量

860g(Typ.)

表面处理

雾面， Hard coating(3H)

友达液晶模组G156X TN01 . 2光学详情

基本信息：

面板亮度

400  cd/m²(Typ.)

对比度

800:1(Typ.)(透射)

可视角度

85/85/70/80(Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

视角方向

6 o'clock

反应时间

10(Typ.)(Tr+Td)ms

色彩性能：

白色色度

Wx:0.313;Wy:0.329

显示颜色

16.7M(6-bit+Hi-FRC)

色温

6485K

亮度变动

1.33/1.43(Typ./Max.)(5 points)

1931色域：

NTSC比值

63%

sRGB覆盖率

82%

Adobe RGB覆盖率

65%

DCI-P3覆盖率

65%

Rec.2020覆盖率

47%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

友达液晶模组G156XTN01.2电子详情

工作频率：

60Hz

翻转扫描：

No

功率消耗：

5.4W(Typ.)

友达液晶模组G156X TN01 . 2背光详情

背光特征：

灯管类型

WLED

数量

-

灯管寿命

50K(Min)小时

是否可换

灯管形状

-

位置

侧入式光源

接口特征：

类型

包含在屏信号接口中

位置

-

灯管驱动

含LED驱动器

驱动电气：

电压输入

12.0±1.2V

电流输入

0.4/0.48A (Typ./Max.)

功耗

4.77/5.72W(Typ./Max.)

友达液晶模组G156X TN01 . 2信号详情

信号系统：

eDP(1 Lane),eDP1.2

信号逻辑电压

信号电气：

电压输入

3.3V(Typ.)

电流输入

0.19/0.23A (Typ./Max.)

功耗

0.63/0.76W(Typ./Max.)

接口特征：

类型

端子

位置

背面

端子详情：

品牌

型号

脚间距

脚即数

数量

接口定义

I-PEX

20455-030E-12

0.5 mm

30 pins

1 pcs

友达液晶模组G156X TN01 . 2包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

16

1

450×375×319

15.30

0.0538
