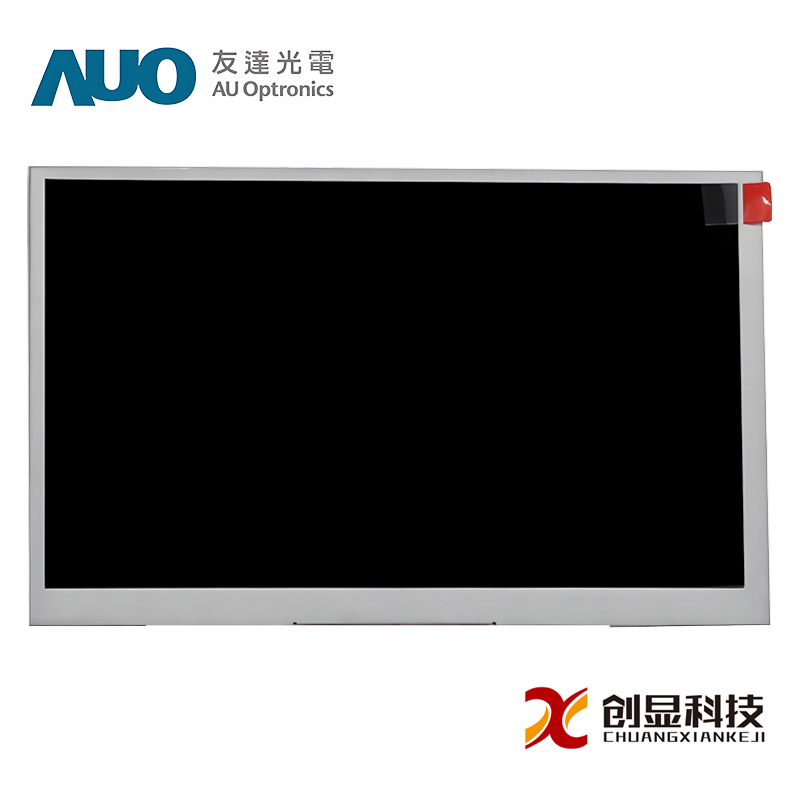

面板品牌

友达(AUO)

面板型号

G156XTN02.0

面板尺寸

15.6英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1366(RGB)×768,WXGA,100PPI

像素布局

RGB垂直条状

显示区域

344.232(W)×193.536(H)mm

外观尺寸

359.5(W)×223.8(H)×3.2(D)mm

可视尺寸

表面处理

雾面， Hard coating(3H)

亮度(cd/m²)

220(Typ.)

对比度

400:1(Typ.)[透射]

最佳角度

6 o'clock

光学模式

TN,常白显示，透射式

可视角度

45/45/15/35(Typ.)(CR≥10)

响应速度

8(Typ.)(Tr+Td)ms

颜色数量

262K,45%NTSC

背光类型

WLED,15K小时，含LED驱动器

屏幕重量

380g(Max.)

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

eDP(1 Lane),eDP1.2,端子，30 pins

供应电压

3.3V(Typ.)

最大额定

工作温度：0～50℃ 存储温度： -20～60℃

友达液晶模组G156X TN02 . 0结构详情

像素特征：

像素数量

1366(RGB)×768,WXGA

点间距

0.084×0.252 mm(HxV)

像素布局

RGB垂直条状

像素间距

0.252×0.252 mm(H×V)[100PPI]

结构尺寸：

显示区域

344.232×193.536 mm(H×V)

可视区域

外观尺寸

359.5×223.8mm(HxV)

外观厚度

3.05/3.2(Typ./Max.)mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

16:9(H:V)

外观形状

安装孔位：

Face mounting holes(8 pcs)on up,down slugs

其它特征：

重量

380g(Max.)

表面处理

雾面， Hard coating(3H)

友达液晶模组G156X TN02 . 0光学详情

基本信息：

面板亮度

220  cd/m²(Typ.)

对比度

400:1(Typ.)(透射)

可视角度

45/45/15/35(Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

视角方向

6 o'clock

反应时间

8(Typ.)(Tr+Td)(ms)

色彩性能：

白色色度

Wx:0.313;Wy:0.329

显示颜色

262K(6-bit)

色温

6485K

亮度变动

1.25/1.60(Max.)(5/13 points)

1931色域：

NTSC比值

45%

sRGB覆盖率

63%

Adobe RGB覆盖率

47%

DCI-P3覆盖率

47%

Rec.2020覆盖率

34%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

友达液晶模组G156XTN02.0电子详情

工作频率：

60Hz

翻转扫描：

No

功率消耗：

3.5W(Max.)

友达液晶模组G156X TN02 . 0背光详情

背光特征：

灯管类型

WLED

是否可换

灯管寿命

15K(Min.)小时

数量

-

灯管形状

-

位置

侧入式光源

接口特征：

类型

包含在屏信号接口中

位置

-

灯管驱动

含LED驱动器

驱动电气：

电压输入

5.0/120/21.0V(Min./Typ./Max.)

电流输入

功耗

2.65W(Max.)

友达液晶模组G156XTN02.0信号详情

信号系统：

eDP(1 Lane),eDP1.2

信号逻辑电压

信号电气：

电压输入

3.3V(Typ.)

  电流输入

260mA(Max.)

功耗

0.85W(Max.)

接口特征：

类型

端子

位置

   背面

端子详情：

品牌

型号

脚间距

  脚数

数量

接口定义

航空电子

HD2S030HA1

0.5 mm

  30 pins

1 pcs

EDP-30P1L-030A
