面板品牌

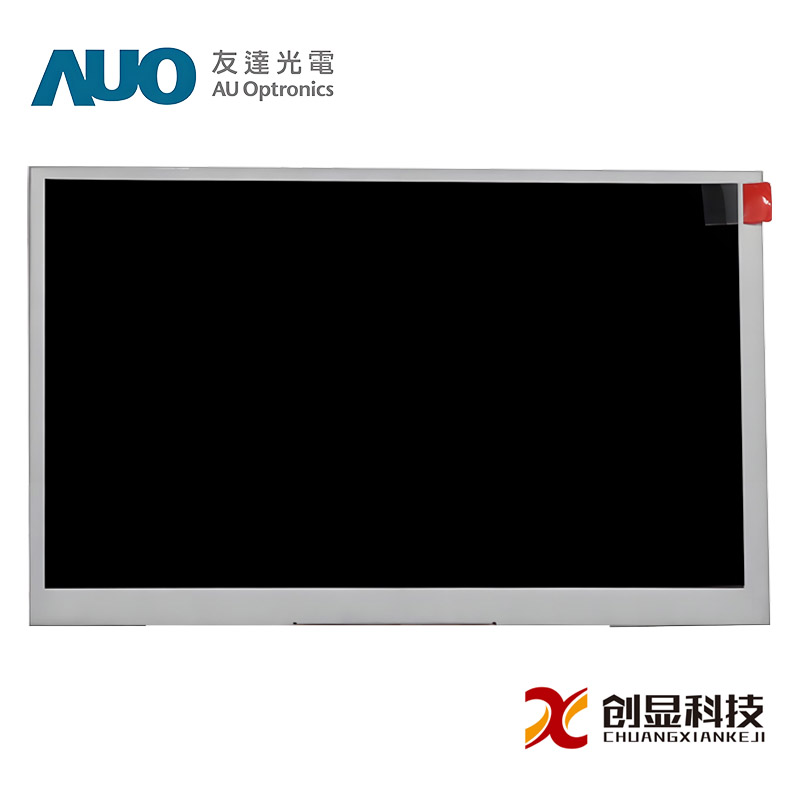

友达(AUO)

面板型号

G156XTN02.1

面板尺寸

15.6英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1366(RGB)×768,WXGA,100PPI

像素布局

RGB垂直条状

显示区域

344.232(W)×193.536(H)mm

外观尺寸

359.5(W)×223.8(H)×3.3(D)mm

可视区域

表面处理

雾面， Hard coating(3H)

面板亮度

280  cd/m²(Typ.)

对比度

600:1(Typ.)(TM)

可视角度

70/70/35/45(Typ.)(CR≥10)

工作模式

TN,常白显示，透射式

视角方向

6 o'clock

反应时间

8(Typ.)(Tr+Td)ms

显示颜色

262K,45%NTSC

光源类型

WLED,15K小时，含LED驱动器

工作频率

60Hz

触摸屏

无触摸

面板重量

380g(Max.)

面板应用

信号接口

eDP(1Lane),eDP1.2,30 pins,端子

驱屏电压

3.3V(Typ.)

工作环境

工作：0～50℃;存储： -20～60°℃

友达液晶模组G156X TN02 . 1结构详情

像素特征：

分辨率

1366(RGB)×768,WXGA

像素配置

RGB垂直条状

点间距(W×H)

0.084×0.252 mm

像素间距(W×H)

0.252×0.252 mm [100PPI]

物理尺寸：

显示尺寸

344.232(W)×193.536(H)mm

外观尺寸

359.5(W)×223.8(H)mm

可视尺寸

外观厚度

2.94/33(Typ./Max.)mm

外观特征：

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:9

外观样式

-

安装方式：

Face mounting holes(8 pcs)on up,down slugs

其它细节：

重量

380g(Max.)

表面处理

雾面， Hard coating(3H)

友达液晶模组G156X TN02 . 1光学详情

基础信息：

亮度(cd/m²)

280(Typ.)

对比度

600:1(Typ.)(透射)

最佳角度

6 o'clock

响应速度

8(Typ.)(Tr+Td)ms

可视角度

70/70/35/45(Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

色彩性能：

色度

Wx:0.285;Wy:0.293

颜色数量

262K(6-bit)

色温

9289K

白场变动

1.25/1.60(Max.)(5/13 points)

1931色域：

NTSC比值

43%

sRGB覆盖率

61%

Adobe RGB覆盖率

45%

DCI-P3覆盖率

45%

Rec.2020覆盖率

32%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

友达液晶模组G156XTN02.1电子详情

刷新频率：

60Hz

翻转扫描：

No

功率总耗：

3.56W(Typ.)

友达液晶模组G156X TN02 . 1信号详情

信号电气：

输入电流

137/260mA(Typ./Max.)

输入电压

3.3V(Typ.)

功率消耗

0.85W(Max.)

信号接口

eDP(1 Lane),eDP1.2

接口特征：

位置

背面

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量              脚定义

航空电子

HD2S030HA1

0.5 mm

30 pins

1 pcs

EDP-30P1L-030A

友达液晶模组G156X TN02 . 1发光详情

光源特征：

灯管类型

WLED

数量

位置

侧入式光源

可换性

-

灯管形状

灯管寿命

15K(Min.)小时

接口特征：

位置

-

类型

包含在屏信号接口中

灯管驱动：

含LED驱动器

驱动电气：

输入电压

5.0/12.0/21.0V(Min./Typ./Max.)

输入电流

-

功率消耗

2.66/271W(Typ./Max.)

友达液晶模组G156XTN02.1包装详情

包装类型

片/包装

  箱数

包装长宽高(mm)

毛重(Kgs)

体积(m²)

备注

纸箱

48

  1

480×370×335

19.40

0.0595
