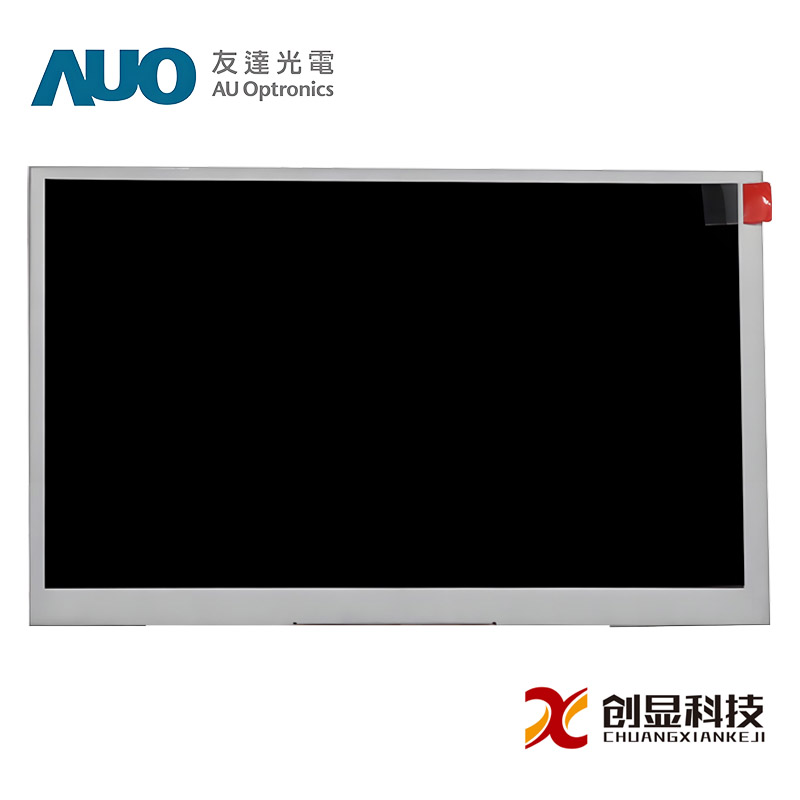

面板品牌

友达(AUO)

面板型号

G156XW01 V312

面板尺寸

15.6英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1366(RGB)×768,WXGA,100PPI

像素布局

RGB垂直条状

显示区域

344.232(W)×193.536(H)mm

外观尺寸

363.8(W)×215.9(H)×9.8(D)mm

开口区域

347.54(W)×196.83(H)mm

表面处理

雾面， Hard coating(3H)

显示亮度

500  cd/m²(Typ.)

对比度

500:1(Typ.)(透射)

推荐视角

响应时间

6/2(Typ.)(Tr/Td)ms

可视角度

85/85/80/80 (Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

支持颜色

16.2M,65%NTSC

光源类型

WLED,50K小时，含LED驱动器

重量

860±40g

应用产品

帧频率

60Hz

触摸技术

无触摸

接口类型

30 pins LVDS(1 ch,8-bit),端子

电压供应

5.0V (Typ.)

应用环境

工作温度：0～60℃;存储温度： -20～60℃

友达液晶模组G156XW01 V312结构特征

面板尺寸：

15.6英寸

像素特征：

像素数量

像素布局

像素间距(mm)

点间距(mm)

1366(RGB)×768,WXGA

RGB垂直条状

0.252×0.252 [100PPI]

0.084×0.252

结构尺寸：

显示区域(mm)

可视区域(mm)

外观尺寸(mm)

外观厚度(mm)

344.232(H)×193.536(V)

347.54(H)×196.83(V)

363.8(H)×215.9(V)

9.3±0.5mm

外观特征：

物理形状

风景肖像

宽高比

Shape Style

平面矩形

风景模式

16:9(H:V)

-

安装方式：

Side mounting holes(4-M3)on left,right bezel

其它详情：

重量

表面防护

表面处理

860±40g

雾面，Hard coating(3H)

友达液晶模组G156X W01 V312光学特征

基本信息：

面板亮度

可视角度(L/R/U/D)

反应时间(ms)

500  cd/m²(Typ.)

85/85/80/80  (Typ.)(CR≥10)

6/2(Typ.)(Tr/Td)

视角方向

工作模式

对比度

TN,常白显示，透射式

500:1(Typ.)(透射)

显示颜色：

色温

显示颜色

白色色度

6485K

16.2M(6-bit+FRC)

X:0.313;Y:0.329

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB要盖率

65%

86%

67%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

68%

49%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

白场变动：

1.33/1.43(Typ./Max.)(9 points)

友达液晶模组G156XW01 V312电子特征

翻转扫描：

No

工作频率：

60Hz

功率消耗：

8.8/10.52W(Typ./Max.)

友达液晶模组G156XW01V312背光特征

灯管特征：

类型

位置

数 量

形状

寿命(小时)

背光可换性

WLED

侧入式光源(底部)

-

50K(Min)

接口特征：

位置

背光驱动

类型

-

含LED驱动器

端子

接口详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

恩得利

3808K-F05N-12R

1.25 mm

5 pins

1 pcs

驱动电气：

电压供应

电流供应

功率消耗

12.0±1.2V

0.55/0.66A(Typ./Max.)

6.6/7.92W(Typ./Max.)

友达液晶模组G156XW01V312信号特征

驱动电气：

电压供应

电流供应

功率消耗

5.0V(Typ.)

0.43/0.52A(Typ./Max.)

2.15/2.6W(Typ./Max.)

接口特征：

位置

信号系统

类型

背面

LVDS(1 ch,8-bit)

端子

端子详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

航空电子

FI-XB30SSL-HF15

1.0 mm

30 pins

1 pcs

LVDS-30P1C8B-170A
