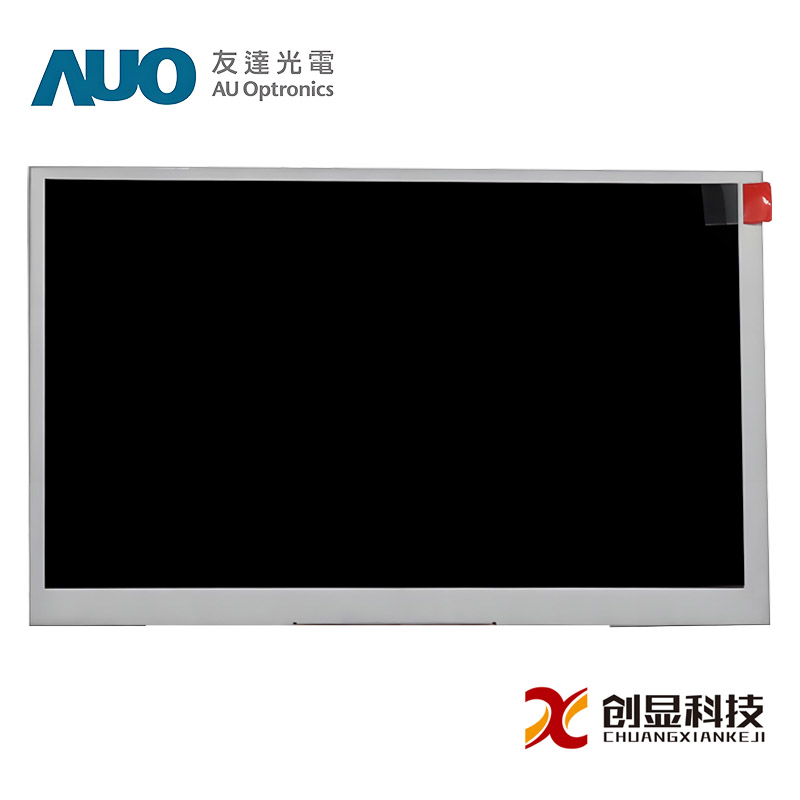

面板品牌 ：友达(AUO) 面板型号：G156XW01 V101 面板尺寸 ：15.6英寸 分辨率 ：1366(RGB)×768,WXGA,100PPI 显示区域 ：344.232(W)×193.536(H)mm 外观尺寸 ：363.8(W)×215.9(H)×17.35(D)mm 对比度 ：500:1(Typ.)(TM) 可视角度 ：85/85/80/80 (Typ.)(CR≥10) 信号接口 ：LVDS 工作温度 ： 0 ~ 60°C 生产状态 ：量产中。
|
面板品牌 |
友达(AUO) |
面板型号 |
G156XW01 V101 |
|
面板尺寸 |
15.6英寸 |
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
分辨率 |
1366(RGB)×768,WXGA,100PPI |
像素布局 |
RGB垂直条状 |
|
显示区域 |
344.232(W)×193.536(H)mm |
外观尺寸 |
363.8(W)×215.9(H)×17.35(D)mm |
|
可视区域 |
347.54(W)×196.83(H)mm |
表面处理 |
雾面， Hard coating(3H) |
|
面板亮度 |
400 cd/m²(Typ.) |
对比度 |
500:1(Typ.)(TM) |
|
可视角度 |
85/85/80/80 (Typ.)(CR≥10) |
工作模式 |
TN,常白显示，透射式 |
|
视角方向 |
- |
反应时间 |
6/2(Typ.)(Tr/Td)ms |
|
显示颜色 |
16.2M,70%NTSC |
光源类型 |
WLED,50K小时，含LED驱动器 |
|
工作频率 |
60Hz |
触摸屏 |
无触摸 |
|
面板重量 |
1.25/1.35Kgs(Typ./Max.) |
面板应用 |
|
|
信号接口 |
LVDS(1 ch,8-bit),30 pins,端子 |
||
|
驱屏电压 |
5.0V(Typ.) |
||
|
工作环境 |
工作：0～60℃;存储： -20～60℃ |
||
|
友达液晶模组G156X W01 V101结构详情 |
||||
|
像素特征： |
解析度 |
1366(RGB)×768,WXGA |
点间距(mm) |
0.084x0.252(H×V) |
|
像素排列 |
RGB垂直条状 |
像素间距(mm) |
0.252×0.252(H×V)[100PPI] |
|
|
结构尺寸： |
显示区域(mm) |
344.232(H)×193.536(V) |
开口区域(mm) |
347.54(H)×196.83(V) |
|
外观尺寸(mm) |
363.8(H)×215.9(V) |
外观厚度(mm) |
16.85±0.5 |
|
|
外观特征： |
物理形状 |
平面矩形 |
外观样式 |
|
|
宽高比 |
16:9(H:V) |
风景肖像 |
风景模式 |
|
|
安装方式： |
Side mounting holes(4-M3)on left,right bezel |
|||
|
其它参数： |
重量 |
1.25/1.35Kgs(Typ./Max.) |
表面处理 |
雾面， Hard coating(3H) |
|
友达液晶模组G156X W01 V101光学详情 |
||||
|
基础信息： |
显示亮度 |
400 cd/m²(Typ.) |
对比度 |
500:1(Typ.)(透射) |
|
可视角度 |
85/85/80/80 (Typ.)(CR≥10) |
显示模式 |
TN,常白显示，透射式 |
|
|
推荐视角 |
- |
响应时间(ms) |
6/2(Typ.)(Tr/Td) |
|
|
色彩性能： |
白色坐标 |
Wx:0.313;Wy:0.329 |
支持颜色 |
16.2M(6-bit+FRC) |
|
色温 |
6485K |
亮度均匀性 |
1.25/1.3(Typ./Max.)(9 points) |
|
|
1931色域： |
NTSC比值 |
71% |
sRGB覆盖率 |
92% |
|
Adobe RGB覆盖率 |
71% |
DCI-P3覆盖率 |
73% |
|
|
Rec.2020覆盖率 |
53% |
色域说明 |
sRGB(Rec.709,BT.709),Rec.2020(BT.2020) |
|
|
友达液晶模组G156XW01 V101电子详情 |
|
|
帧频率： |
60Hz |
|
翻转扫描： |
No |
|
功率总耗： |
12.65/14.5W(Typ./Max.) |
|
友达液晶模组G156XW01 V101信号详情 |
|||||||
|
信号电气： |
电压供应 |
5.0V(Typ.) |
电流供应 |
0.43/0.50A(Typ./Max.) |
|||
|
功率消耗 |
2.15/2.50W (Typ./Max.) |
||||||
|
信号类型： |
LVDS(1 ch,8-bit) |
逻辑电压 |
|
||||
|
接口特征： |
位置 |
背面 |
|
类型 |
端子 |
||
|
接口详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚定义 |
|
|
航空电子 |
FI-XB30SSL-HF15 |
1.0 mm |
30 pins |
1 pcs |
LVDS-30P1C8B-170A |
||
|
友达液晶模组G156XW01 V101光源详情 |
||||||
|
光源特征： |
光源类型 |
WLED |
数量 |
- |
光源寿命 |
50K(Min.)小时 |
|
是否可换 |
No |
形状 |
- |
光源位置 |
侧入式光源(底部) |
|
|
接口特征： |
位置 |
- |
类型 |
端子 |
||
|
接口详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚定义 |
|
恩得利 |
3808K-F05N-02R |
1.25 mm |
5 pins |
1 pcs |
|
|
|
光源区动： |
含LED驱动器 |
|
||||
|
驱动电气： |
电压供应 |
12.0±1.2V |
电流供应 |
0.64A(Typ.) |
||
|
功率消耗 |
7.8/8.5W (Typ./Max.) |
|||||
|
友达液晶模组G156XW01 V101包装详情 |
||||||
|
包装类型 |
片/包装 |
箱数 |
包装长宽高(mm) |
毛重(Kgs) |
体积(m³) |
备注 |
|
纸箱 |
11 |
1 |
443×365×299 |
16.30 |
0.0483 |
|
