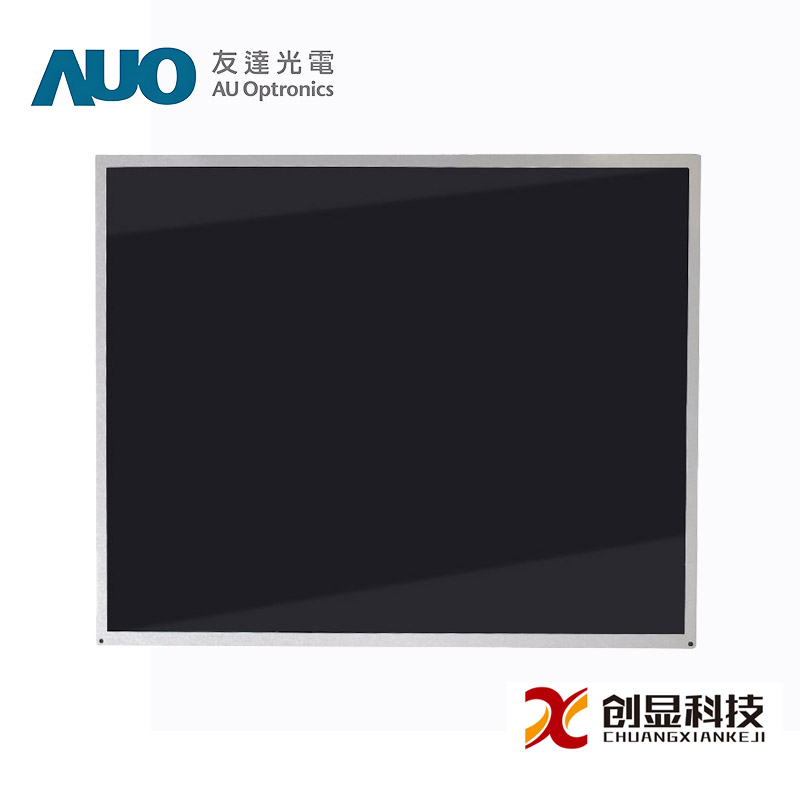

面板品牌 ：友达(AUO) 面板型号：G121SN01 V403 面板尺寸 ：12.1英寸 分辨率 ：800(RGB)×600,SVGA,82PPI 显示区域 ：246(W)×184.5(H) mm 外观尺寸 ：279(W)×209(H) mm 对比度 ：700: 1 (Typ.) [透射] 可视角度 ：80/80/65/75(Typ.)(CR≥10) 信号接口 ：20 pins LVDS (1 ch, 6/8-bit) , 端子 工作温度： -30 ~ 85 °C 生产状态：量产中。
|
面板品牌 |
友达(AUO) |
面板型号 |
G121SN01 V403 |
|
面板尺寸 |
12.1英寸 |
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
分辨率 |
800(RGB)×600,SVGA,82PPI |
像素布局 |
RGB垂直条状 |
|
显示区域 |
246(W)×184.5(H)mm |
外观尺寸 |
279(W)×209(H)×9.5(D)mm |
|
可视尺寸 |
249.05(W)×188.3(H) |
表面处理 |
雾面， Hard coating(3H) |
|
面板亮度 |
500 cd/m²(Typ.) |
对比度 |
700:1(Typ.)(透射) |
|
可视角度 |
80/80/65/75(Typ.)(CR≥10) |
工作模式 |
TN,常白显示，透射式 |
|
视角方向 |
6 o'clock |
反应时间 |
25/10(Typ.)(Tr/Td)ms |
|
显示颜色 |
262K/16.2M,55%NTSC |
灯管类型 |
7S3P WLED,50K小时，含LED驱动器 |
|
工作频率 |
60Hz |
触摸屏 |
无触摸 |
|
重量 |
750g(Max.) |
面板应用 |
|
|
信号接口 |
LVDS(1 ch,6/8-bit),20 pins,端子 |
||
|
驱屏电压 |
3.3V(Typ.) |
||
|
工作环境 |
工作温度： -30～85℃;存储温度： -30～85℃ |
||
|
友达液晶模组G121SN01V403结构详情 |
||||
|
像素特征： |
分辨率 |
800(RGB)×600,SVGA |
像素配置 |
RGB垂直条状 |
|
点间距(W×H) |
0.1025×0.3075 mm |
像素间距(W×H) |
0.3075×0.3075 mm [82PPI] |
|
|
物理尺寸： |
显示尺寸 |
246(W)×184.5(H)mm |
外观尺寸 |
279(W)×209(H)mm |
|
可视尺寸 |
249.05(W)×188.3(H)mm |
外观厚度 |
5.73/9.5(Typ.Max.)mm |
|
|
外观特征： |
物理形状 |
平面矩形 |
风景肖像 |
风景模式 |
|
宽高比(W:H) |
4:3 |
外观样式 |
- |
|
|
安装方式： |
Face mounting holes(6-03.4,1-R1.7)on left,right bezel |
|||
|
其它细节： |
重量 |
750g(Max.) |
表面处理 |
雾面， Hard coating(3H) |
|
友达液晶模组G121SN01V403光学详情 |
||||
|
基础信息： |
亮度(cd/m²) |
500(Typ.) |
对比度 |
700:1(Typ.)(透射) |
|
最佳角度 |
6 o'clock |
响应速度 |
25/10(Typ.)(Tr/Td)ms |
|
|
可视角度 |
80/80/65/75(Typ.)(CR≥10) |
光学模式 |
TN,常白显示，透射式 |
|
|
色彩性能： |
色度 |
Wx:0.313;Wy:0.329 |
颜色数量 |
262K/16.2M(6-bt/6-bit+FRC) |
|
色温 |
6485K |
白场变动 |
1.33(Max.)(5 points) |
|
|
1931色域： |
NTSC比值 |
54% |
sRGB覆盖率 |
74% |
|
Adobe RGB覆盖率 |
57% |
DCI-P3覆盖率 |
56% |
|
|
Rec.2020覆盖率 |
40% |
色域说明 |
sRGB(Rec.709,BT.709),Rec.2020(BT.2020) |
|
|
友达液晶模组G121SN01V403电子详情 |
|
|
刷新频率： |
60Hz |
|
翻转扫描： |
翻转(180°) |
|
功率总耗： |
4.62W(Typ.) |
|
友达液晶模组G121SN01 V403信号详情 |
|||||||
|
信号电气： |
输入电流 |
200/240mA(Typ./Max.) |
输入电压 |
3.3V(Typ.) |
|||
|
功率消耗 |
0.66/0.79W(Typ./Max.) |
信号接口 |
LVDS(1 ch,6/8-bit) |
||||
|
接口特征： |
位置 |
背面 |
|
类型 |
端子 |
||
|
信号详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚定义( |
|
|
信盛精工 |
MSB240420E |
1.25 mm |
20 pins |
1 pcs |
LVDS-20P1C8B-080B |
||
|
友达液晶模组G121SN01V403发光详情 |
||||||
|
灯管特征： |
灯管类型 |
WLED |
数量 |
7S3P |
位置 |
侧入式光源(J顶部) |
|
可换性 |
No |
灯管形状 |
3 串 |
灯管寿命 |
50K(Min.)小时 |
|
|
灯管电气： |
输入电压 |
22.4/25.2V(Typ./Max.) |
输入电流 |
45mA(Typ.) |
||
|
功率消耗 |
3.02/3.4W (Typ./Max.) |
|
||||
|
接口特征： |
位置 |
|
类型 |
端子 |
||
|
信号详情： |
品牌 |
型号 |
脚距 |
脚即数 |
数量 |
脚定义 |
|
恩得利 |
3808K-F05N-02R |
1.25 mm |
5 pins |
1 pcs |
|
|
|
灯管驱动： |
含LED驱动器 |
|||||
|
驱动电气： |
输入电压 |
10.8/12.0/12.6V(Min./Typ./Max. |
输入电流 |
330/400mA(Typ./Max.) |
||
|
功率消耗 |
3.96/4.80W(Typ./Max.) |
|||||
|
友达液晶模组G121SN01 V403包装详情 |
||||||
|
包装类型 |
片/包装 |
箱数 |
包装长宽高(mm) |
毛重(Kgs) |
体积(m³) |
备注 |
|
纸箱 |
20 |
1 |
570×320×420 |
18.20 |
0.0766 |
|
