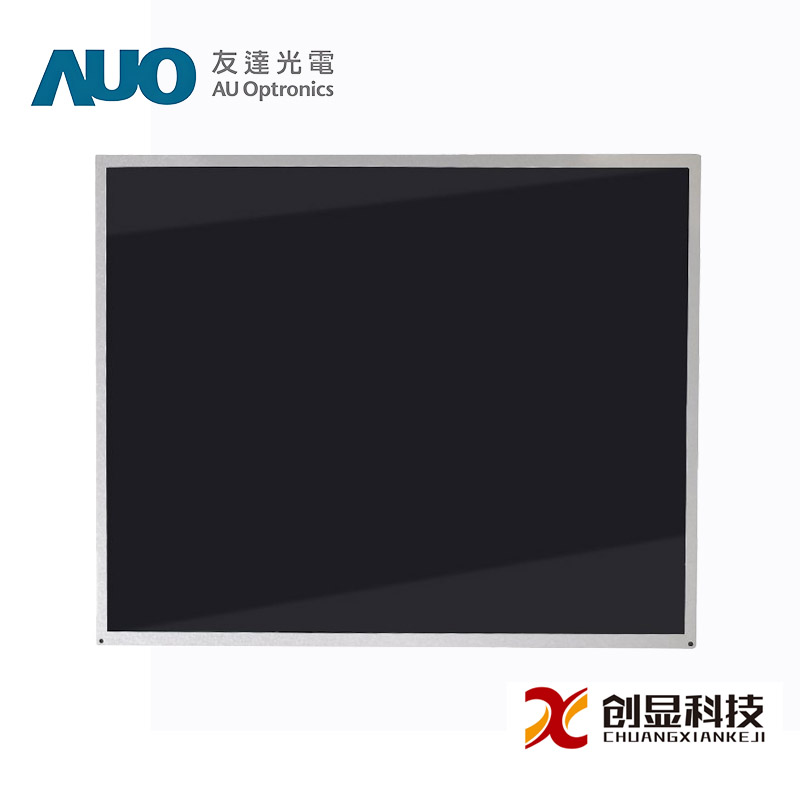

面板品牌

友达(AUO)

面板型号

G121STN02.0

面板尺寸

12.1英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×600,SVGA,82PPI

像素布局

RGB垂直条状

显示区域

246(W)×184.5(H)mm

外观尺寸

260.5(W)×203(H)×9(D)mm

开口区域

249(W)×187.5(H)mm

表面处理

雾面， Hard coating(3H)

显示亮度

500  cd/m²(Typ.)

对比度

800:1(Typ.)(透射)

推荐视角

6 o'clock

响应时间

25/10(Typ.)(T/Td)ms

可视角度

80/80/65/75(Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

支持颜色

262K/16.7M,53%NTSC

光源类型

WLED,50K小时，含LED驱动器

重量

600g(Max.)

应用产品

帧频率

60Hz

触摸技术

无触摸

接口类型

20 pins LVDS(1 ch,6/8-bit),端子

电压供应

3.3V(Typ.)

应用环境

工作温度： -30～85℃;存储温度： -30～85℃

友达液晶模组G121ST N02 . 0结构特征

屏幕尺寸：

12.1时

像素特征：

分辨率

像素配置

点间距(W×H)

像素间距(W×H)

800(RGB)×600,SVGA

RGB垂直条状

0.1025×0.3075 mm

0.3075×0.3075mm  [82PPI]

结构尺寸：

显示尺寸(W×H)

可视尺寸(W×H)

外观尺寸(W×H)

外观厚度

246×184.5 mm

249×187.5 mm

260.5×203 mm

6.1/9.0(Typ./Max.)mm

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

4:3(W:H)

风景模式

安装方式：

Side mounting holes(4-M2)on left,right bezel

其它特征：

表面防护

重量

表面处理

600g(Max.)

雾面， Hard coating(3H)

友达液晶模组G121ST N02 . 0光学特征

基本信息：

亮度(cd/m²)

光学模式

对比度

500(Typ.)

TN,常白显示，透射式

800:1(Typ.)(透射)

可视角度(L/R/U/D)

最佳角度

响应速度

80/80/65/75(Typ.)(CR≥10)

6 o'clock

25/10(Typ.)(T/Td)(ms)

色彩性能：

色温

颜色数量

白场色度

6485K

262K/16.7M(6-bit/6-bt+Hi-FRC)

Wx:0.313;Wy:0.329

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB要盖率

53%

72%

55%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

55%

39%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

白场变动：

1.33(Max.)(5 points)

友达液晶模组G121STN02.0电子特征

功率总耗：

4.62W(Typ.)

刷新频率：

60Hz

翻转扫描：

翻转(180°)

友达液晶模组G121STN02.0信号特征

信号电气：

电流输入

电压输入

功耗

200/240mA(Typ./Max.)

3.3V(Typ.)

660/792mW(Typ./Max.)

接口特征：

位置

类型

信号类型

背面

端子

LVDS(1 ch,6/8-bit)

信号接口：

品牌

型号

数量          脚间距

脚即数

脚定义

信盛精工

MSB240420HE

1 pcs

1.25 mm

20 pins

LVDS-20P1C8B-080B

友达液晶模组G121STN02.0背光特征

背光特征：

类型

位置

形状

数 量

寿命(小时)

是否可换

WLED

侧入式光源

-

50K(Min.)

No

接口特征：

位置

类型

WLED驱动

-

端子

含LED驱动器

接口详情：

品牌

型号

数量

脚间距

脚数

脚定义

恩得利

3808K-F05N-12R

1 pcs

1.25 mm

5 pins

驱动电气：

电流输入

电压输入

功耗

330/350mA(Typ./Max.)

12.0±1.2V

3.96/4.20W(Typ./Max.)

友达液晶模组G121ST N02 . 0包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m²)

备注

纸箱

20

1

570×320×420

15.00

0.0766
